中茂 Chroma 電力電子測試解決方案
2016-03-17
中茂 Chroma 電力電子測試解決方案除應用于信息、通訊、航天、國防等產業外，對于近幾年地球資源緊縮壓力下積極發展的油電混合車、LED照明裝置、太陽能、燃料電池等節能產品，中茂 Chroma 電力電子測試解決方案也運用中茂 Chroma在電源供應器測試領域中純熟的技術，為業者導入客制化的測試解決方案。
中茂 Chroma 電力電子測試解決方案提供可編程交流電源供應器、可編程直流電源、直流電子負載、交流電子負載、數字功率表、頻率響應分析儀等多種測試儀器，涵蓋電源輸入端及輸出端規格測試及動態仿真所需。中茂 Chroma 電力電子測試解決方案也提供了專屬的圖形化操作軟件-Softpanel及NI Labview驅動器，讓使用者能方便的應用。
中茂 Chroma自行開發的自動測試系統，包括提供了一個功能強大的軟件平臺，內建廣泛應用的測試項目，并整合必要的硬件儀器，使用者亦可自行編輯測試項目，將大量的測試數據做分析，作為研發或品保對產品修改的依據，或工廠制程做改善的參考。目前除了應用在PC/Servo/Telecom電源、適調器(Adapter)及充電器外，背光Inverter、LED驅動器、節能燈的安定器(Ballast)，甚至UPS、PV Inverter、電動車充電器等，均為其應用范圍。此外，中茂 Chroma擁有全球的技術應用支持團隊，可同時提供客制化的自動系統規劃及測試治具的制作。
長沙艾克賽普儀器設備有限公司是中茂 Chroma 在華中地區授權代理商，可提供樣機和相關工程師上門演示溝通，以下是長沙艾克賽普儀器設備有限公司為您介紹中茂 Chroma 電力電子測試解決方案的選型,如果您有任何問題或者需要相關資料，請隨時聯系：0731-84284278轉801，郵箱：shawn.xiao@hncsw.net。
直流電子負載
- Model 63110A/ 63113A/63115A LED 仿真負載
- LED 驅動電源測試專用
- 功率范圍：100W×2(雙通道)、300W
- LED電源測試專用
- 模擬LED I-V特性曲線
- 快速響應可供PWM調光測試

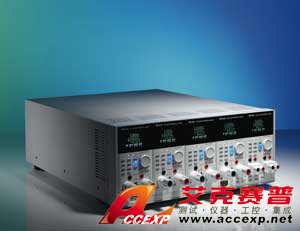

- Model 6310A series 可編程直流電子負載
- 功率范圍：200W、100W×2(雙通道)、30W&250W、300W、350W、600W、1200W
- 電壓操作范圍：0-80V、0-120V、0-600V
- 同一機框可達8通道
- 動態負載操作頻率達20kHz

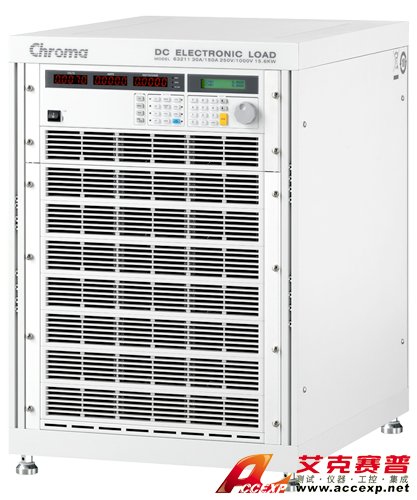

- Model 63200 series 大功率直流電子負載
- 功率范圍：2.6kW、5.2kW、6.5kW、10kW、10.4kW、14.5kW、15.6kW
- 電壓操作范圍：0-80V、0-600V、0-1000V
- 主從并聯控制(可達93.6kW)
- 同步動態負載控制

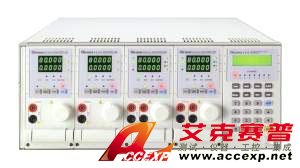

- Model 6330A series 高速直流電子負載
- 功率范圍：200W、100W×2(雙通道)、30W&250W、300W、350W、600W、1200W
- 增加電子負載負載操作速度供自動測試系統整合用
- 同步并聯控制
- 同步動態負載可達7000W
- Model 63600 series 可編程直流電子負載
- 獨特創新技術CZ模式拉載,動態負載頻率掃瞄SWEEP功能測試。
- 功率范圍：100W×2(Dual)、300W、400W
- 動態負載頻率(50Hz~10kHz)自動掃瞄功能
- 使用者自訂波形功能
- 定阻抗模式模擬容性負載開機
交流電子負載

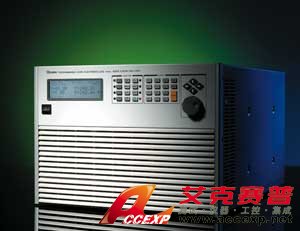

- Model 63800 series 可編程交/直流電子負載
- 功率范圍：1800W、3600W、4500W
- 并聯/三相控制(僅AC模式)
- 交流負載：一般負載模式與整流性負載模式
- 直流負載：定電流、定電阻、定電壓、定功率模式
交流電源

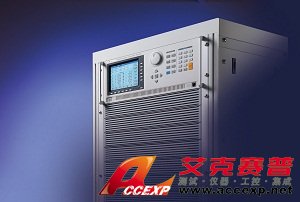

- Model 61500 series 可編程交流電源
- 輸出功率: 500VA ~ 18kVA
- Capable of Power Line Distortion simulation
- Harmonics and inter-harmonics waveform function
- Meet IEC 61000-3-2/3-3/4-11/4-13/4-14/4-28 test requirements

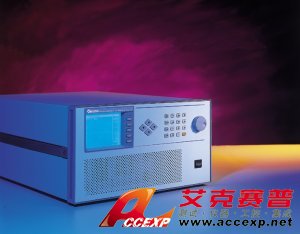

- Model 61600 series 可編程交流電源
- 輸出功率: 500VA ~ 18kVA
- 輸出頻率: 15Hz ~ 1.5kHz (61611/61612)
- Capable of delivering high CF current
- Provide single and three phase output capability (61611/61612)
- Model 61700 series 可編程交流電源
- 輸出功率: 1.5kVA ~ 12kVA
- Three phase output voltage: 0 ~ 300V
- 輸出頻率: 15Hz ~ 1.2kHz
- Capable of Power Line Distortion simulation

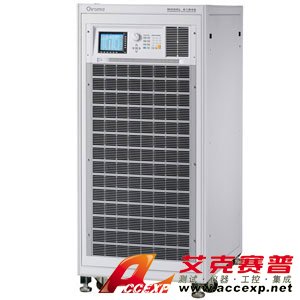

- Model 61800 series 回收式電網模擬電源
- 輸出功率: 30kVA ~ 60kVA
- Three phase output voltage 0 ~ 300V/30Hz ~ 100Hz
- Full 4-quadrant with regenerative capability
- Capable of Power Line Distortion simulation

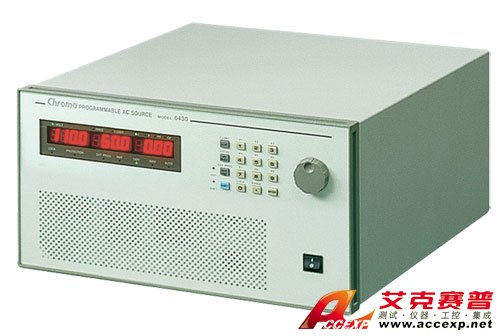

- Model 6400 series 可編程交流電源
- 輸出功率: 1.5kVA ~ 9kVA
- 輸出頻率: 45Hz ~ 1kHz
- 輸出電壓: 0 ~ 300V
- Low output distortion < 0.3%
- Model 6500 series 可編程交流電源
- 輸出功率: 1.2kVA ~ 9kVA
- Programmable Sine/Square/Clipped Sine waveform capability
- Capable of Power Line Distortion simulation
- 30 built-in harmonics waveform
直流電源

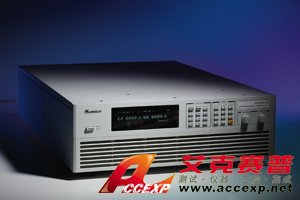

- Model 62000H series 可程控直流電源
- 功率范圍: 5kW/10kW/15kW, 最高電壓達1000V
- 簡易主/從并聯&串聯操作模式可達150kW
- 具有輸出電壓&電流斜率控制
- 具有自動輸出程序編輯:10組程控/100個步驟設定電壓及電流

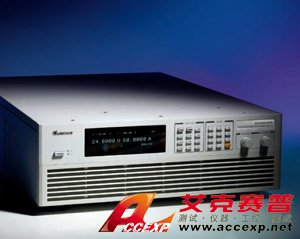

- Model 62000H-S series 可程控直流電源 (具有太陽能電池陣列仿真功能)
- 功率范圍: 2kW/5kW/10kW/15kW, 最大功率可達1MW
- 具高速響應于I-V模擬
- 內建標準EN50530/Sandia/CGC-GF004/NB-T32004動態MPPT測試項目
- 可輸入實際天候參數照度及溫度模擬一日、一周…等I-V模擬
- 可支援控制6臺太陽電池電源于多通道MPPT測試
- 可模擬太陽面板遮罩下 I-V 曲線(可達4096點)

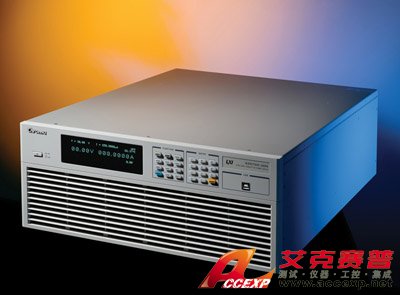

- Model 62075H-30N Ultra-High Stability DC Power Supply
- 功率達7.5kW &電壓達60V
- 輸出電流穩定度達2.5mA/10ppm
- 使用高解析度20 bit DAC & 24 bit ADC于電流控制
- 具有乙太網路Ethernet/LXI介面控制
- 應用于加速器磁鐵電源

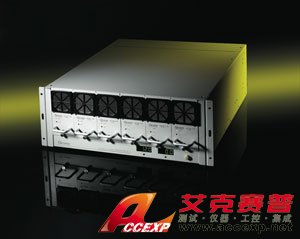

- Model 62000B series 模組式直流電源
- 高功率密度模組1.5kW & 可組成系統達120kW輸出
- N+1冗余機制設計
- Hot Swappable
- 熱插拔系統維護功能
- 適宜產品崩應電源及電鍍/電解應用
- Model 62000P series 可程控直流電源
- 功率范圍: 600W/1200W/2400W/5000W
- 定功率操作下允許多種電壓和電流組合輸出適合實驗室及系統使用
- 具有10組可程式控制及100個步驟設定電壓/電流/8 bit TTL 訊號輸出
- 內建標準ISO16750-2 & 行業標準GS95024-2啟動電壓模擬波形
功率分析儀

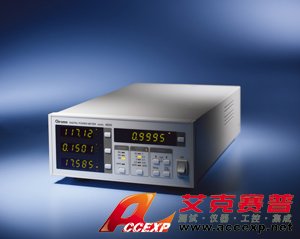

- Model 66200 series 數位式功率表
- Ideal for Energy Star & High Precision Power Measurement
- Meet EN 50564:2011/IEC 62301:2011/SPEC Power requirement for power measurement
- Support inrush current and energy measurement (66202)
- Voltage and current harmonics measurement up to 50 orders

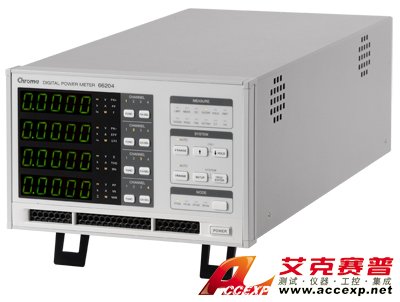

- Model 66203/66204 數位式功率表
- Support power measurement for various wiring mode (1P2W/1P3W/3P3W/3P4W)
- Meet EN 50564:2011/IEC 62301:2011/SPEC Power requirement for power measurement
- Voltage range: 15V ~ 600V / Current range: 5mA ~ 20A
- Support external shunt and CT for high current measurement
頻率響應分析儀

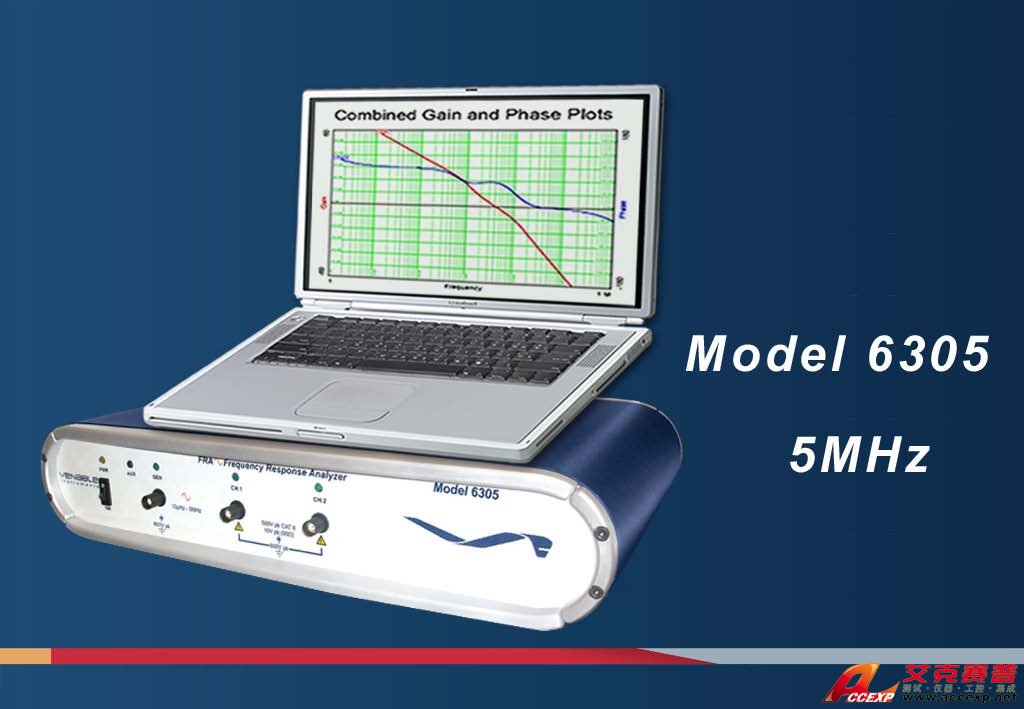

- Model 6305 頻率響應分析儀
電源自動測試系統

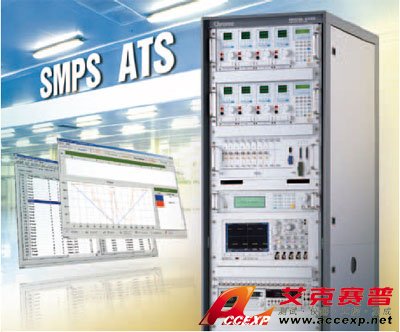

- Model 8000 電源供應器自動測試系統
- Chroma 8000電源供應器自動測試系統內建一系列的測試項目，幾乎涵蓋了所有準電源供應器的測試。
- 開放性架構軟件平臺
- 具有給任何電源供應器測試應用的測試項目編輯能力
- 經由系統預設測試項目，可提高測試生產率
- 強大報表編輯制作、統計分析和管理功能

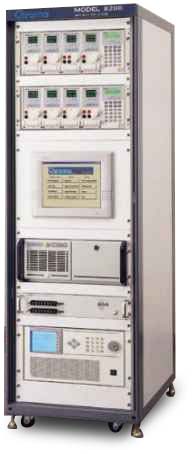

- Model 8200 開關電源自動測試系統
- Chroma 8200電源供應器自動測試系統，對于計算機用的電源供應器、電源轉換器(Power Adapter)、LED驅動電源、電池充電器測試等，提供完善的解決方案。
- 廣泛的模塊化硬件以提供高精度及高重復性量測
- 最佳成本效益比
- Model 8010 PC 電源供應器自動測試系統
- Chroma 8010 PC電源供應器自動測試系統是在生產線測試PC電源供應器的最佳測試系統。
- 特別針對生產在線使用所需，軟件功能操作簡單
- 針對PC電源供應器特性優化的標準測試項目，測試效能佳
- Model 8020 配接器/充電器自動測試系統
- Chroma 8020 配接器/充電器自動測試系統是在生產在線測試配接器與充電器的最佳測試系統。
- 可支持同時一次測多顆待測物，大幅提升生產線產能
- 特別針對生產在線使用所需，軟件功能操作簡單
- 針對配接器/充電器特性優化的標準測試項目，測試效能佳
- Model 8491 LED電源自動測試系統
- Chroma 8491 LED電源自動測試系統是測試LED電源的最佳測試系統。
- 可支持同時一次測多顆待測物，大幅提升生產線產能
- 針對LED電源特性提供最適合的標準測試項目，藉以達到最佳的測試效能
- Model 8000 光伏逆變器自動測試系統
- 光伏逆變器的自動測試系統，提供符合各法規的標準測試項目，并提供自行編輯測試項目的功能。
- RD研發與生產線上的光伏逆變器測試
- 具備符合法規的測試命令以及標準測試項目
- 可隨各種測試需求，自行編輯測試項目
- Model 8700 電池模組功能性自動測試系統
- 電池組的自動測試設備，符合電池業界的產品高度客制化的需求。
- RD研發與生產線上BMS電路板測試
- 生產線上半成測站電池模組功能測試
- 檢測電池模組的性能
高壓直流電源
- Model Glassman 高壓直流電源供應器
電氣安規分析儀

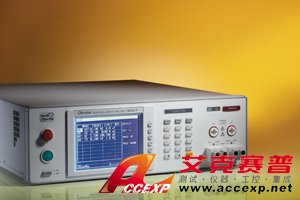

- Model 19032/19032-P 電氣安規綜合測試儀
- 全功能電氣安規分析儀
- 五合一安規綜合測試(交流耐壓/直流耐壓/絕緣電阻/接地電阻/動態泄漏電流)
- 500VA 輸出
- 接地連接(40A)
- 符合各項法規的人體模擬電路
- Open / Short Check偵測(OSC)
- GFI人體保護電路
- 動態泄漏電流掃描裝置
