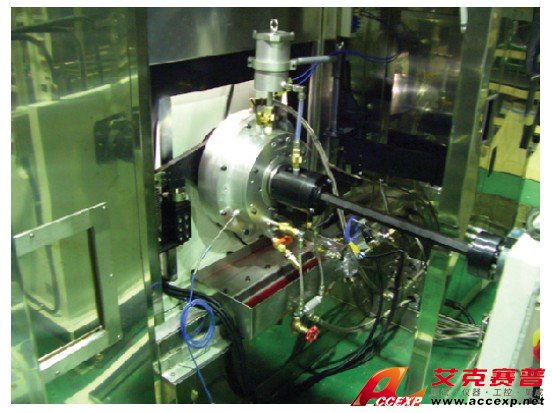

Accexp高轉速摩擦磨損測試設備
2016-11-25
Accexp高轉速摩擦磨損測試設備能夠對用于自動變速器的「濕式離合器」和「ATF」所關聯的摩擦因素進行評價分析的測試裝置。它是符合SAEJ286的規格標準的試驗設備。
由計算機實現了程序運行和數據處理的自動化，從試驗條件的設定到數據處理為止的操作均簡單易行。
Accexp高轉速摩擦磨損測試設備特點：
根據用途，旋轉驅動部分分別按照10000rpm、500rpm、50rpm裝配最適合的電機，提高了控制精度和可靠度。
●驅動部分采用高轉速水冷發動機，不用增速裝置，而用直線配置式的低摩擦和單純的機構，可以進行高精度的慣性吸收試驗
●強制滑行試驗以及靜摩擦特性試驗部分采用最適合高精度旋轉控制的伺服電機和高剛性齒輪箱，實現了高精度的旋轉控制。
主要規格：
被測件
離合器板
動態特性驅動部分
驅動電機 33kW 逆變器電動機
轉速 Max 10000 rpm
控制精度 ±30rpm
測量精度 ±20rpm
慣性量 0.098～0.490kgm2 （SI）
扭矩測量部分
測量范圍 Max 500N・m
測量精度 ±25 N・m
靜態特性試驗部分
驅動電機 3.0kW 伺服發動機
轉速 0.5～50rpm
控制精度 ±0.15rpm
測量精度 ±0.10rpm
強制滑行試驗部分
驅動電機 30kW 伺服發動機
轉速 5.0～500rpm
控制精度 ±1.5rpm
測量精度 ±1.0rpm
試驗槽部分
推壓力 490～15000N
壓力上升時間 Max ±3000N/sec
控制精度 ±200N
測量精度 ±60N
活塞行程 Max ±20mm
測量精度 ±0.1 mm
被測件溫度1～5
