電容器漏電流快速測試解決方案
2023-12-27
一、電容器漏電流測試痛點
電容器漏電流測試非常重要，但是在測試的時候往往會由下列痛點：
1、測試效率低下，每個產品至少需要1分鐘-2分鐘時間，在大規模使用大容量電容器時，沒有足夠時間進行全檢。
2、市場上常見的群電容漏電流解決方案，測試結果不夠精確，數據無法一一記錄及統計。
3、大部分多個電容漏電流解決方案，無法實現和自動化產線系統集成。
二、同惠電容器漏電流快速測試解決方案
1、方案概述
電容器漏電流檢測效率不高的最大原因及解決方法有下列幾個：
原因：電容器充電時間長，至少需要60s-120s
解決方法：采用預充電方式，提前將電容器充滿，系統繼續進行測試
原因：只能單臺檢測
解決方法：采用多路掃描法或多路并行電流采樣模塊
原因：漏電流測試儀器測試速度慢
解決方法：采用高采樣率電流采樣模塊
原因：電容器封裝不同，插拔速度較慢
解決方法：設計不同工裝，提前裝好器件，多個一起測試
因此，同惠解決電容器漏電流快速測試方案特點如下：
· 采用并行測量法，提高整體測試效率· 電容器預充電，以保證測試效率
· 測試通道：40或根據需求定制
· 預充電電源：電壓：0-650V，根據電容器規格、測試通道定制
· 預充電電流：0-50mA/通道，可定制
· 漏電流測試范圍：0.1nA-20mA，分辨率0.1nA
· 漏電流測試精度：0.5%
· 測試工裝，根據需求定制，可兼容多種規格電容器，方便更換治具頭及批量插裝電容器。
由上圖可見，部分多芯器件、模組器件由于腳位眾多、核心多、有貼片封裝、異形封裝等，如果用單機去測試，接線都 很困難，而要完成整顆器件測試更是難上加難。因此，同惠為此開發了針對模組式器件的測試系統。

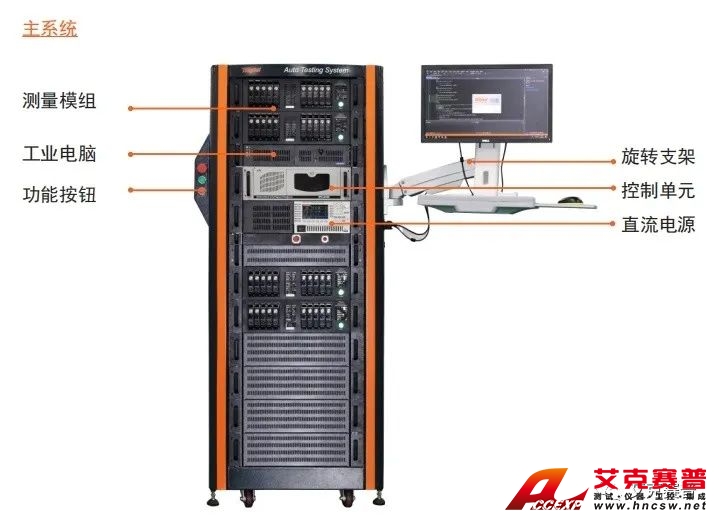

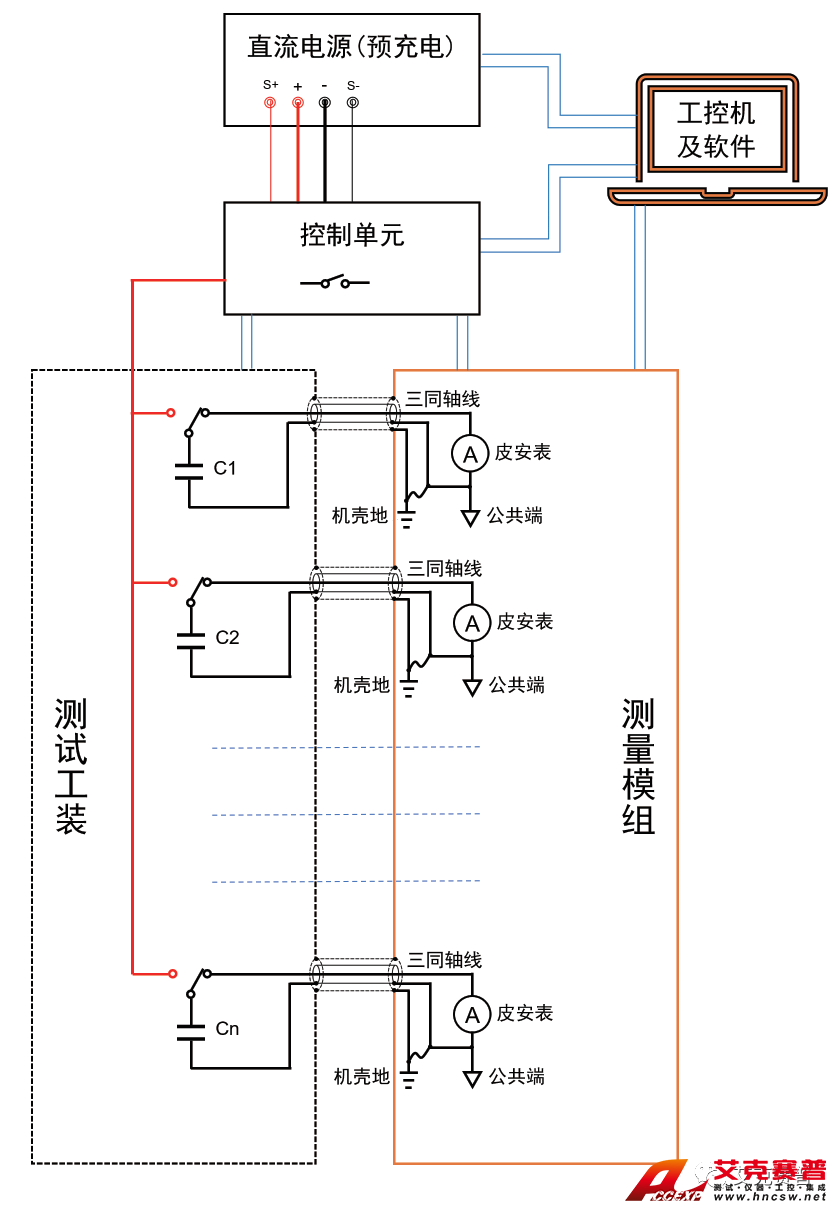

2、系統結構
3、測試治具

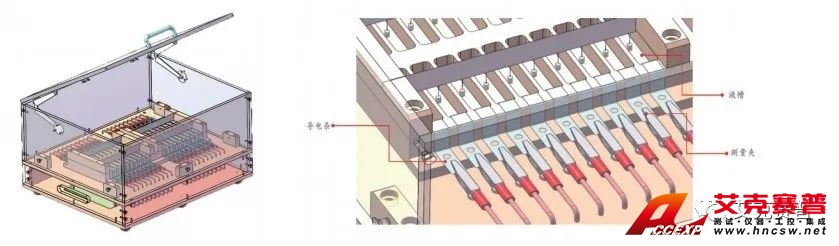

01.測試工裝可根據不同封裝、不同尺寸電容器定制

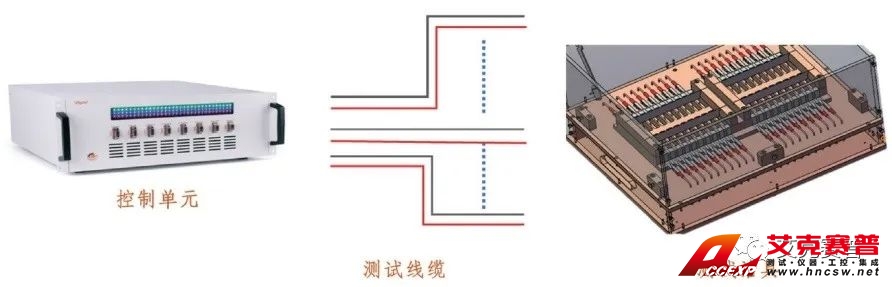

02.控制單元
負責測試治具和測試模組之間連接線纜的切換，這樣的好處是在更換不同封裝、不同型號產品進行測試時，無需插拔各種連接線，直接更換產品即可。在實際應用中達到快速、方便、簡潔的操作，提高作業效率、產出最大化目的。

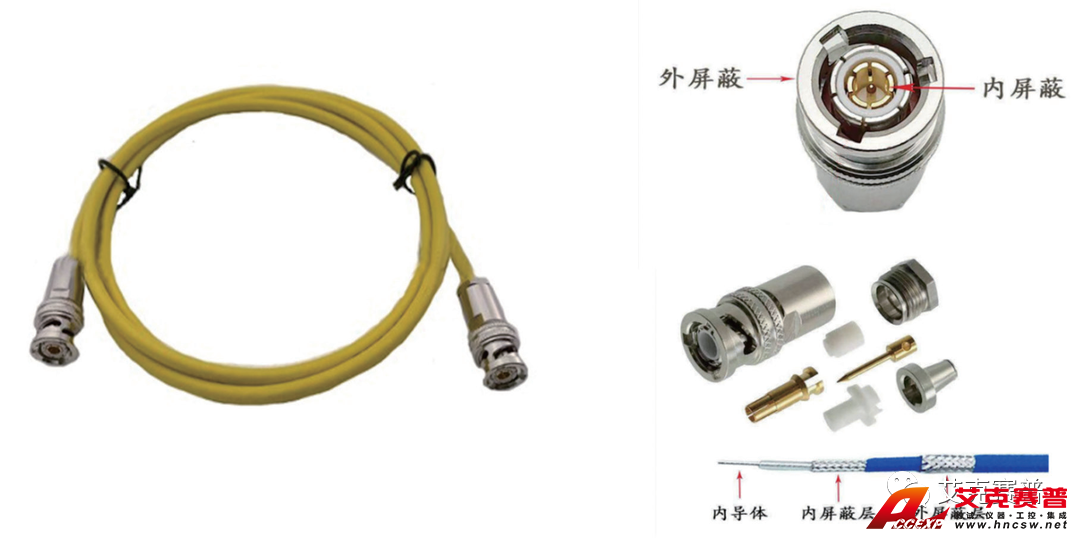

03. 測試線纜
為了抑制干擾獲得微小電流的準確測量，本系統連接用件采用三同軸連接器和線纜

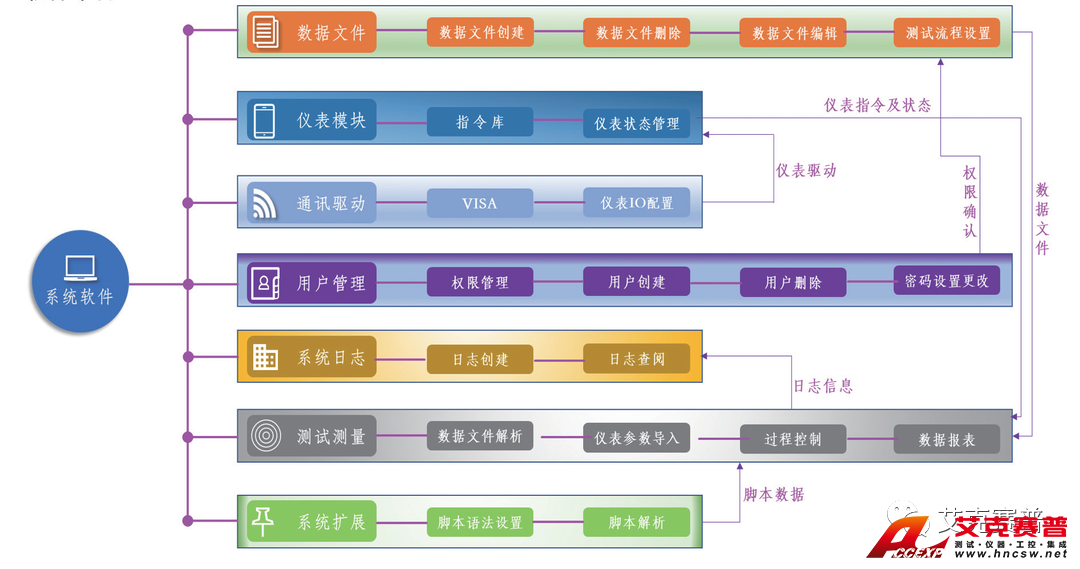

04. 軟件架構

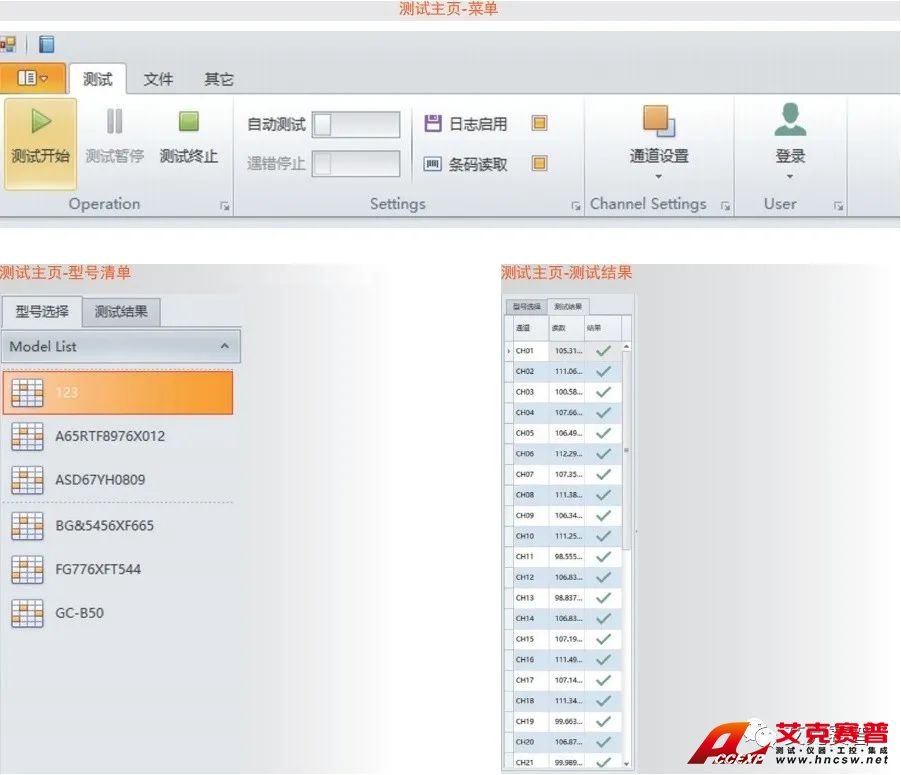

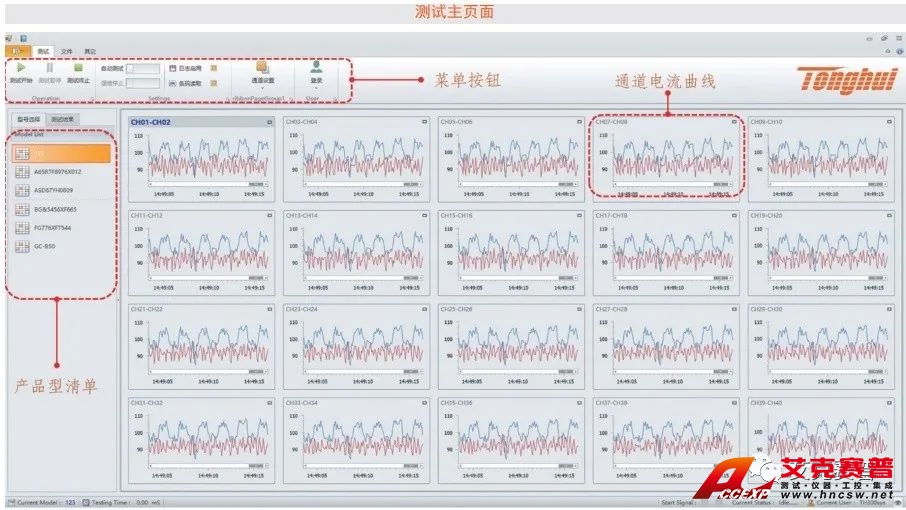

05. 軟件頁面測試軟件采用同惠ATE通用框架，根據不同產品或不同測試需求會有相應更改
三、應用場景和參數特點
1、電流模塊技術參數

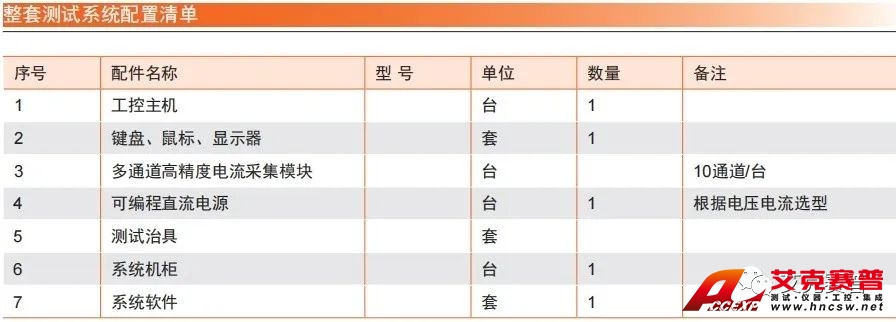

2、整套測試系統配置清單
