高級光通信系統需要高帶寬示波器
2012-02-20
美國力科(Lecroy)最新LabMaster 10Zi系列示波器上的最高帶寬36GHz和最高采樣率80GS/s的芯片組技術全面實現，并震撼面世。
資料顯示，DBI技術通過將高帶寬信號進行分解、捕獲、DSP信號處理等環節后，具備了將芯片帶寬提升至兩倍或者三倍的能力。據稱，DBI也是目前業內唯一一種允許實時示波器帶寬超過芯片工藝可達帶寬的極限方法。60GHz LabMaster 10Zi采集模塊采用了力科第7代DBI技術，幾乎將此前四通道36GHz采集模塊的帶寬翻了一倍，從而提供了兩個通道60GHz、160GS/s、以及最高達1024Mpts/ch的可分析存儲深度。同時，10Zi模塊化結構還將示波器的信號采集功能從顯示、控制以及處理功能中獨立了出來，其主控制模塊(MCM-Zi)包含顯示、控制、通道同步結構和服務器級別的CPU處理器。
美國力科(Lecroy)公司中國區市場經理表示，力科獨有的數字帶寬交插復用(DBI)和通道同步(ChannelSync)結構專利技術，是實現產品高性能的關鍵所在。前者通過組合兩個36GHz通道，可將模擬帶寬和采樣率從36GHz/80GS/s延伸到60GHz/160GS/s；后者則使得5個10Zi采集模塊得到精確同步，從而帶來多達20個通道的36GHz帶寬以及10個通道的60GHz帶寬。

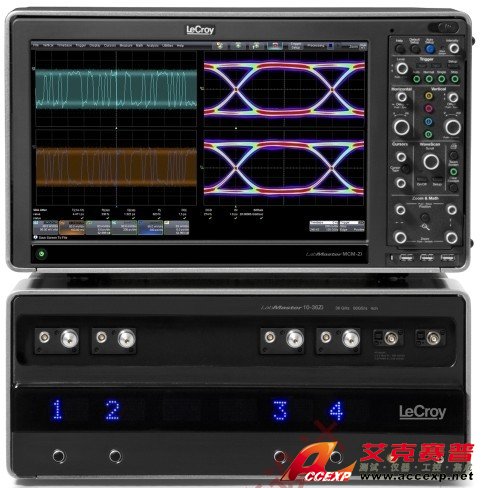

Lecroy公司LabMaster 10Zi系列示波器。
除了業內領先的帶寬、采樣率、可分析存儲深度、高帶寬通道密度和通道數量之外，LabMaster 10Zi抖動噪底性能指標也很出色，50GHz/60GHz型號小于100fsrm，60GHz帶寬信號的上升時間(20%-80%)為5.5ps，36GHz型號達到了9.75ps。此外，10Zi還可實現最高達14.1Gb/s的80位串行碼型觸發，支持8b/10b和64b/66b符號觸發，以及PCIE GEN3協議層觸發解碼。這使得10Zi系列具備了從特定的字符中以及PCIE連路層中隔離出錯誤的能力，大大增強了其調試高速串行數據的能力。
力科方面透露說，其36GHz芯片組基于IBM第四代8HP鍺化硅工藝，其性能是當前一代的兩倍，晶體管切換速率可達200GHz。“8HP鍺化硅工藝提供了更低的電氣噪聲，與當前被使用的7HP鍺化硅工藝相比，約有3-4 dB的優化。”胡衛東說，“換句話講，力科36GHz帶寬示波器的噪聲性能，相當于競爭對手20GHz帶寬的示波器”。同時，8HP鍺化硅工藝還提供了比較低的功耗，這也使得一個采集模塊具有兩倍于業內其它產品的高帶寬通道密度成為可能。
為了滿足多樣化的工業需求，力科還同時發布了25GHz和30GHz帶寬產品(每通道具有80GS/s采樣率)，以及可在雙通道上實現50GHz帶寬和160GS/s采樣率的示波器，該型號同時也提供四通道36GHz帶寬型號。所有新的采集模塊模型都可以和LabMaster 10Zi主控制模塊配合使用，便于更容易的擴展通道數量，且所有型號在將來都可以升級到60GHz帶寬。對于已經擁有LabMaster 9Zi-A的用戶也可以將9Zi-A的采集模塊與新發布的10Zi-A配合使用，保護了先前的投資。
另一方面，超過1Tb/s的光傳輸研發還將可能使用較低的數據傳輸率，但采用模式復用或頻域復用技術，例如MIMO/OFDM，將需要超過四個采集通道的測試，而傳統示波器通常只提供四個通道。LabMaster 10Zi模塊化示波器提供了20通道36 GHz帶寬或10通道60GHz帶寬，這使得高級光通信系統的研發成為可能，而且也是可行和合理的。
力科亞太區副總裁Conrad J. Fernandes認為，云計算需求正驅動著28 GBaud(112Gb/s)DP-QPSK光相關調制系統的快速發展，大于56 GBaud(224Gb/s)的DP-QPSK和16-QAM光相干調制系統的研究也已經展開。而LabMaster 10Zi能夠配置成一個2通道或4通道60GHz系統以支持可能的最高符號率，如接近125 GBaud(500Gb/s）的DP-QPSK信號或者1Tb/s的16-QAM調制信號，其160 GS/s采樣率也將更加有益于高速相位調制信號。
資料顯示，DBI技術通過將高帶寬信號進行分解、捕獲、DSP信號處理等環節后，具備了將芯片帶寬提升至兩倍或者三倍的能力。據稱，DBI也是目前業內唯一一種允許實時示波器帶寬超過芯片工藝可達帶寬的極限方法。60GHz LabMaster 10Zi采集模塊采用了力科第7代DBI技術，幾乎將此前四通道36GHz采集模塊的帶寬翻了一倍，從而提供了兩個通道60GHz、160GS/s、以及最高達1024Mpts/ch的可分析存儲深度。同時，10Zi模塊化結構還將示波器的信號采集功能從顯示、控制以及處理功能中獨立了出來，其主控制模塊(MCM-Zi)包含顯示、控制、通道同步結構和服務器級別的CPU處理器。
美國力科(Lecroy)公司中國區市場經理表示，力科獨有的數字帶寬交插復用(DBI)和通道同步(ChannelSync)結構專利技術，是實現產品高性能的關鍵所在。前者通過組合兩個36GHz通道，可將模擬帶寬和采樣率從36GHz/80GS/s延伸到60GHz/160GS/s；后者則使得5個10Zi采集模塊得到精確同步，從而帶來多達20個通道的36GHz帶寬以及10個通道的60GHz帶寬。
Lecroy公司LabMaster 10Zi系列示波器。
除了業內領先的帶寬、采樣率、可分析存儲深度、高帶寬通道密度和通道數量之外，LabMaster 10Zi抖動噪底性能指標也很出色，50GHz/60GHz型號小于100fsrm，60GHz帶寬信號的上升時間(20%-80%)為5.5ps，36GHz型號達到了9.75ps。此外，10Zi還可實現最高達14.1Gb/s的80位串行碼型觸發，支持8b/10b和64b/66b符號觸發，以及PCIE GEN3協議層觸發解碼。這使得10Zi系列具備了從特定的字符中以及PCIE連路層中隔離出錯誤的能力，大大增強了其調試高速串行數據的能力。
力科方面透露說，其36GHz芯片組基于IBM第四代8HP鍺化硅工藝，其性能是當前一代的兩倍，晶體管切換速率可達200GHz。“8HP鍺化硅工藝提供了更低的電氣噪聲，與當前被使用的7HP鍺化硅工藝相比，約有3-4 dB的優化。”胡衛東說，“換句話講，力科36GHz帶寬示波器的噪聲性能，相當于競爭對手20GHz帶寬的示波器”。同時，8HP鍺化硅工藝還提供了比較低的功耗，這也使得一個采集模塊具有兩倍于業內其它產品的高帶寬通道密度成為可能。
為了滿足多樣化的工業需求，力科還同時發布了25GHz和30GHz帶寬產品(每通道具有80GS/s采樣率)，以及可在雙通道上實現50GHz帶寬和160GS/s采樣率的示波器，該型號同時也提供四通道36GHz帶寬型號。所有新的采集模塊模型都可以和LabMaster 10Zi主控制模塊配合使用，便于更容易的擴展通道數量，且所有型號在將來都可以升級到60GHz帶寬。對于已經擁有LabMaster 9Zi-A的用戶也可以將9Zi-A的采集模塊與新發布的10Zi-A配合使用，保護了先前的投資。
另一方面，超過1Tb/s的光傳輸研發還將可能使用較低的數據傳輸率，但采用模式復用或頻域復用技術，例如MIMO/OFDM，將需要超過四個采集通道的測試，而傳統示波器通常只提供四個通道。LabMaster 10Zi模塊化示波器提供了20通道36 GHz帶寬或10通道60GHz帶寬，這使得高級光通信系統的研發成為可能，而且也是可行和合理的。
力科亞太區副總裁Conrad J. Fernandes認為，云計算需求正驅動著28 GBaud(112Gb/s)DP-QPSK光相關調制系統的快速發展，大于56 GBaud(224Gb/s)的DP-QPSK和16-QAM光相干調制系統的研究也已經展開。而LabMaster 10Zi能夠配置成一個2通道或4通道60GHz系統以支持可能的最高符號率，如接近125 GBaud(500Gb/s）的DP-QPSK信號或者1Tb/s的16-QAM調制信號，其160 GS/s采樣率也將更加有益于高速相位調制信號。
