熱像儀診斷政府大樓能耗
2012-06-26
“節能醫生”正釋放氣體，采用示蹤氣體追蹤法對市檔案館東側裙房辦公室氣密性進行測試。
北京市檔案局裙房西外墻、單玻鋼窗照片，下圖為“節能醫生”用紅外儀拍攝的熱成像圖。

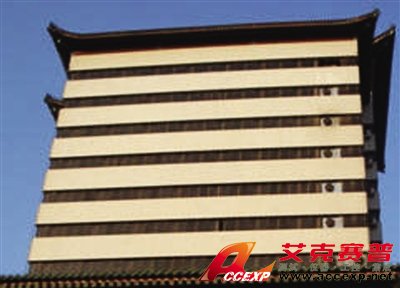

2010年12月，市檔案局主樓北外墻、外窗，下圖為“節能醫生”用紅外儀拍攝的熱成像圖。
紅外熱成像顯示，紅色代表窗戶外表面溫度，與上圖對比可見，外窗表面溫度比外墻溫度要高7℃-9℃，外窗單層玻璃保溫性能差，應更換成雙層玻璃塑鋼窗。
紅外熱成像顯示，西外墻表面溫度為3℃，西外窗表面溫度為6℃-10℃之間，窗框附近溫度接近14℃左右。該窗戶為單層鋼窗，保溫隔熱性能差，應予更換。

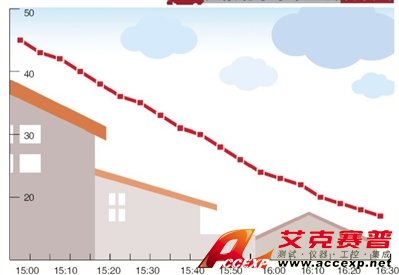

2010年12月24日，15時至16時30分，外窗氣密性測試數據，通過對數據匯總分析可知，外窗空氣滲透性遠遠低于現有建筑外窗氣密性的要求。
2011年，北京的水資源再度告急，人均水資源量已從多年前的不足300立方米，降至近幾年的100立方米左右，大大低于國際公認的人均1000立方米的缺水警戒線，成為我國最為缺水的大城市之一。
水只是北京資源緊張的縮影。2009年底，常住人口總數1972萬人，已經突破了北京城市總體規劃(2004年-2020年)所確定的到2020年常住人口總量控制在1800萬人的目標。
人口規?？焖倥蛎?，城市資源承載和運行保障壓力不斷加大。致使水、電、氣、熱、煤供應緊張，人口增長與有限的資源、環境承載力之間矛盾尖銳。這讓政府部門在督促各行各業節能減排的同時，開始“革自己的命”。
機關用水用電“斤斤計較”
5月14日上午，位于白紙坊橋附近的西城區人大、政協辦公區，昏暗的燈光下，齊樹連站在辦公室走廊盡頭，微瞇著眼，抬頭眺望走廊深處。這樣的動作，齊樹連過上一小時就會重復一遍。
他是西城區機關事務服務中心工作人員，所望之處，是正在做的一項“試驗”，即把辦公區過道的電燈瓦數降低，由13瓦改為3瓦，每隔三盞亮一盞。齊樹連需要看看改變瓦數后，照明是否影響正常工作。
“我們這個樓一共12層，每層樓有30盞照明燈。我如果這樣做，你看，是不是一年下來能省不少電？”齊樹連笑瞇瞇地問。
這樣“斤斤計較”的行為，是齊樹連近幾年工作的常態。
他和同事們一起，會要求每個辦公室在電燈開關上方，貼上“隨手關燈，關斷電源”的提示語；在空調開關上方寫著“使用空調，注意關窗，下班離開，關閉空調”以及“節能室溫，夏季不低于26℃，冬季不高于20℃”的提示語。
類似的措施還有：3層及以下的樓層，不開電梯；樓層間隔三層以內，不搭乘電梯；下班后及休息日，只運行一部電梯。
感應式水龍頭上方，有“節約用水”提示語，以及幾個巨大的感嘆號。浴室由原來的24個噴頭，壓縮為6個，洗澡只要超過20分鐘，就必須交費。
這些工作的目的只有一個：讓水表、電表走得慢點。
政府節能“占比小，意義大”
齊樹連的工作，是北京政府機構節能減排的縮影。
2006年底2007年初，在嚴峻的資源能源和環境壓力下，市政府將節能減排的“大刀”砍向政府機構。
國家在《國民經濟和社會發展第十一個五年規劃綱要》中提出，“十一五”期間單位國內生產總值能耗降低20％左右，主要污染物排放總量減少10％的約束性指標。同時，也給各省的節能減排工作提出了具體的要求。
除了電力、煤炭、有色金屬、石油石化這些被大眾所熟知的耗能行業之外，以政府機關為代表的公共機構自身的用水、用電、用油、用氣情況，也開始受到公眾越來越多的關注。
長期以來，公共機構一直未被納入節能減排的視野。北京包括學校、醫院等市區兩級公共機構共有8100多家，其能源消耗占全市總量的3%左右；水資源消耗占全市總量的3.6%左右。其中政府機構約3700家，約占公共機構的45.6%，其能耗約占公共機構總量25%，水耗約占總量13.3%。
從絕對值上看，政府機關所用能量在全社會總量中占比并不高，節能意義何在？
在北京市發改委資環處相關負責人看來，政府機關節能“占比小，意義大”。政府機關的節能，有著很強的示范和導向作用，其是否節能，會成為大家熱議、效仿的模式。
更重要的是，機關用能客觀上也存在浪費現象，比如管理意識不強，監督檢查不夠等，確實存在一定潛力。
“節能醫生”會診政府大樓
2006年，北京初步確定市公安局、發改委、市市政管委等10家政府機關，作為首批系統節能試點單位。
具體怎么做？北京市節能環保中心有關負責人比喻說，“像人生病了會不舒服，但不知道為何不舒服，所以需要去看醫生，然后再開方子吃藥。政府機關節能亦是如此。”
對一個部門而言，大樓很高，部門龐雜，人員眾多，還有各種設備設施。
而現有的數據，一般只有總耗能量與單位建筑面積的耗能量，那么，耗能的地方具體在哪里？
柳曉雷稱，這就需要給建筑“看病”，也就是節能診斷。在這過程中，對每個單位的整個用能系統進行分析，將眾多紛繁復雜的數據進行比對，然后找出耗能較大的地方，進行改造。
中國中元國際工程公司李著萱，就是一名給建筑“看病”的“醫生”。
自節能改造啟動以來，中元已經承接了10多個政府機關的節能診斷工作。在李著萱看來，這工作既簡單，又充滿挑戰。簡單的理由，是因為各個單位的診斷內容大致相同，均是建筑圍護結構、變配電系統、照明系統、給排水、計量、特殊功能用房等的用能情況；不同的是，每個單位情況千差萬別，且除了設備能耗之外，人員的節能意識也是重點。
杜絕借改造之名搞裝修
2010年年底，李著萱帶領團隊接手北京市檔案局節能診斷。
他們多次來到市檔案局，了解現有建筑的水、暖、電的現狀。對現有建筑制冷機房、水泵房、廚房、餐廳進行了初步了解，12月16日，測試正式開始。
節能醫生們使用各種先進儀器和方法，包括紅外成像儀、示蹤氣體追蹤等。紅外成像儀掃描樓體外墻、窗戶后，能迅速發現哪些窗戶保溫性能差，導致屋內取暖的能耗增加，需要更換或者增加氣密性。
用電測試需要很長時間，自2010年12月17日起的11天里，“醫生們”測試每天的用電量，包括尖、峰、平、谷的4個時段的用電情況。
有些項目，必須非常精確，如外窗的氣密性，需要記錄下測試的具體時間、室外的溫濕度、通風情況等。獲得龐大數據后，李著萱開始制作節能方案。
“方案要考慮到節能改造的可行性、投入成本、改造的效益。”李著萱表示，如果一些項目改造費勁，節能效果也不明顯，也不會去強行改造，方案之初，就要杜絕借改造裝修的情況發生。
在第一批試點政府機構中，李著萱負責的北京市科委辦公樓，測算后發現各項用能指標均中等偏低，沒有節能改造的必要。
改造效果明顯，以西城機關辦公樓為例，2009年，該樓用電量比2006年減少了40萬度，用水減少了2.7萬噸。
能耗排名低 面子過不去
節能改造的動力，源于制度的壓力，直接體現就是北京市發改委的節能指標考核，以及對公共機構用能情況的季度通報。
市發改委資環處相關負責人介紹，能耗指標雖不是強制性考核，“但這個考核跟多種因素結合在一起，各個單位還是比較重視的。”
除了設定節能指標外，今年年內，北京還將啟動建設公共機構在線監測平臺，84家單位的用電、熱、水、氣等情況將一目了然。
平臺建成之后，這84家機構將進行聯網，實時監測用電、熱、水、氣等主要能源。哪個單位用能突然增高，北京市節能環保中心工作人員將上門調查原因，并進行提醒或者通報。
每個季度，各部門用能情況，將在政府機關進行通報。“這并非約束性政策，但排名倒數的單位，面子上肯定過不去。”一單位負責人說。
市發改委表示，作為北京固定資產投資項目之一，北京對節能改造的投入力度正在加大。今年，北京將再啟動第三批共30家政府機構節能改造，總面積達55.2萬平方米，改造完成之后，預計年節約4800噸標準煤。
同時，今年將編制發布醫院、高校等重點領域公共機構用能定額標準，上述負責人表示，這個標準，也就是給各個機構設立一個用能的“天花板”，作為其參照的標桿。比如人均月用電量多少，數額比這個標準要高很多，那肯定是節能不夠，需要予以改進。
北京市檔案局裙房西外墻、單玻鋼窗照片，下圖為“節能醫生”用紅外儀拍攝的熱成像圖。
2010年12月，市檔案局主樓北外墻、外窗，下圖為“節能醫生”用紅外儀拍攝的熱成像圖。
紅外熱成像顯示，紅色代表窗戶外表面溫度，與上圖對比可見，外窗表面溫度比外墻溫度要高7℃-9℃，外窗單層玻璃保溫性能差，應更換成雙層玻璃塑鋼窗。
紅外熱成像顯示，西外墻表面溫度為3℃，西外窗表面溫度為6℃-10℃之間，窗框附近溫度接近14℃左右。該窗戶為單層鋼窗，保溫隔熱性能差，應予更換。
2010年12月24日，15時至16時30分，外窗氣密性測試數據，通過對數據匯總分析可知，外窗空氣滲透性遠遠低于現有建筑外窗氣密性的要求。
2011年，北京的水資源再度告急，人均水資源量已從多年前的不足300立方米，降至近幾年的100立方米左右，大大低于國際公認的人均1000立方米的缺水警戒線，成為我國最為缺水的大城市之一。
水只是北京資源緊張的縮影。2009年底，常住人口總數1972萬人，已經突破了北京城市總體規劃(2004年-2020年)所確定的到2020年常住人口總量控制在1800萬人的目標。
人口規?？焖倥蛎?，城市資源承載和運行保障壓力不斷加大。致使水、電、氣、熱、煤供應緊張，人口增長與有限的資源、環境承載力之間矛盾尖銳。這讓政府部門在督促各行各業節能減排的同時，開始“革自己的命”。
機關用水用電“斤斤計較”
5月14日上午，位于白紙坊橋附近的西城區人大、政協辦公區，昏暗的燈光下，齊樹連站在辦公室走廊盡頭，微瞇著眼，抬頭眺望走廊深處。這樣的動作，齊樹連過上一小時就會重復一遍。
他是西城區機關事務服務中心工作人員，所望之處，是正在做的一項“試驗”，即把辦公區過道的電燈瓦數降低，由13瓦改為3瓦，每隔三盞亮一盞。齊樹連需要看看改變瓦數后，照明是否影響正常工作。
“我們這個樓一共12層，每層樓有30盞照明燈。我如果這樣做，你看，是不是一年下來能省不少電？”齊樹連笑瞇瞇地問。
這樣“斤斤計較”的行為，是齊樹連近幾年工作的常態。
他和同事們一起，會要求每個辦公室在電燈開關上方，貼上“隨手關燈，關斷電源”的提示語；在空調開關上方寫著“使用空調，注意關窗，下班離開，關閉空調”以及“節能室溫，夏季不低于26℃，冬季不高于20℃”的提示語。
類似的措施還有：3層及以下的樓層，不開電梯；樓層間隔三層以內，不搭乘電梯；下班后及休息日，只運行一部電梯。
感應式水龍頭上方，有“節約用水”提示語，以及幾個巨大的感嘆號。浴室由原來的24個噴頭，壓縮為6個，洗澡只要超過20分鐘，就必須交費。
這些工作的目的只有一個：讓水表、電表走得慢點。
政府節能“占比小，意義大”
齊樹連的工作，是北京政府機構節能減排的縮影。
2006年底2007年初，在嚴峻的資源能源和環境壓力下，市政府將節能減排的“大刀”砍向政府機構。
國家在《國民經濟和社會發展第十一個五年規劃綱要》中提出，“十一五”期間單位國內生產總值能耗降低20％左右，主要污染物排放總量減少10％的約束性指標。同時，也給各省的節能減排工作提出了具體的要求。
除了電力、煤炭、有色金屬、石油石化這些被大眾所熟知的耗能行業之外，以政府機關為代表的公共機構自身的用水、用電、用油、用氣情況，也開始受到公眾越來越多的關注。
長期以來，公共機構一直未被納入節能減排的視野。北京包括學校、醫院等市區兩級公共機構共有8100多家，其能源消耗占全市總量的3%左右；水資源消耗占全市總量的3.6%左右。其中政府機構約3700家，約占公共機構的45.6%，其能耗約占公共機構總量25%，水耗約占總量13.3%。
從絕對值上看，政府機關所用能量在全社會總量中占比并不高，節能意義何在？
在北京市發改委資環處相關負責人看來，政府機關節能“占比小，意義大”。政府機關的節能，有著很強的示范和導向作用，其是否節能，會成為大家熱議、效仿的模式。
更重要的是，機關用能客觀上也存在浪費現象，比如管理意識不強，監督檢查不夠等，確實存在一定潛力。
“節能醫生”會診政府大樓
2006年，北京初步確定市公安局、發改委、市市政管委等10家政府機關，作為首批系統節能試點單位。
具體怎么做？北京市節能環保中心有關負責人比喻說，“像人生病了會不舒服，但不知道為何不舒服，所以需要去看醫生，然后再開方子吃藥。政府機關節能亦是如此。”
對一個部門而言，大樓很高，部門龐雜，人員眾多，還有各種設備設施。
而現有的數據，一般只有總耗能量與單位建筑面積的耗能量，那么，耗能的地方具體在哪里？
柳曉雷稱，這就需要給建筑“看病”，也就是節能診斷。在這過程中，對每個單位的整個用能系統進行分析，將眾多紛繁復雜的數據進行比對，然后找出耗能較大的地方，進行改造。
中國中元國際工程公司李著萱，就是一名給建筑“看病”的“醫生”。
自節能改造啟動以來，中元已經承接了10多個政府機關的節能診斷工作。在李著萱看來，這工作既簡單，又充滿挑戰。簡單的理由，是因為各個單位的診斷內容大致相同，均是建筑圍護結構、變配電系統、照明系統、給排水、計量、特殊功能用房等的用能情況；不同的是，每個單位情況千差萬別，且除了設備能耗之外，人員的節能意識也是重點。
杜絕借改造之名搞裝修
2010年年底，李著萱帶領團隊接手北京市檔案局節能診斷。
他們多次來到市檔案局，了解現有建筑的水、暖、電的現狀。對現有建筑制冷機房、水泵房、廚房、餐廳進行了初步了解，12月16日，測試正式開始。
節能醫生們使用各種先進儀器和方法，包括紅外成像儀、示蹤氣體追蹤等。紅外成像儀掃描樓體外墻、窗戶后，能迅速發現哪些窗戶保溫性能差，導致屋內取暖的能耗增加，需要更換或者增加氣密性。
用電測試需要很長時間，自2010年12月17日起的11天里，“醫生們”測試每天的用電量，包括尖、峰、平、谷的4個時段的用電情況。
有些項目，必須非常精確，如外窗的氣密性，需要記錄下測試的具體時間、室外的溫濕度、通風情況等。獲得龐大數據后，李著萱開始制作節能方案。
“方案要考慮到節能改造的可行性、投入成本、改造的效益。”李著萱表示，如果一些項目改造費勁，節能效果也不明顯，也不會去強行改造，方案之初，就要杜絕借改造裝修的情況發生。
在第一批試點政府機構中，李著萱負責的北京市科委辦公樓，測算后發現各項用能指標均中等偏低，沒有節能改造的必要。
改造效果明顯，以西城機關辦公樓為例，2009年，該樓用電量比2006年減少了40萬度，用水減少了2.7萬噸。
能耗排名低 面子過不去
節能改造的動力，源于制度的壓力，直接體現就是北京市發改委的節能指標考核，以及對公共機構用能情況的季度通報。
市發改委資環處相關負責人介紹，能耗指標雖不是強制性考核，“但這個考核跟多種因素結合在一起，各個單位還是比較重視的。”
除了設定節能指標外，今年年內，北京還將啟動建設公共機構在線監測平臺，84家單位的用電、熱、水、氣等情況將一目了然。
平臺建成之后，這84家機構將進行聯網，實時監測用電、熱、水、氣等主要能源。哪個單位用能突然增高，北京市節能環保中心工作人員將上門調查原因，并進行提醒或者通報。
每個季度，各部門用能情況，將在政府機關進行通報。“這并非約束性政策，但排名倒數的單位，面子上肯定過不去。”一單位負責人說。
市發改委表示，作為北京固定資產投資項目之一，北京對節能改造的投入力度正在加大。今年，北京將再啟動第三批共30家政府機構節能改造，總面積達55.2萬平方米，改造完成之后，預計年節約4800噸標準煤。
同時，今年將編制發布醫院、高校等重點領域公共機構用能定額標準，上述負責人表示，這個標準，也就是給各個機構設立一個用能的“天花板”，作為其參照的標桿。比如人均月用電量多少，數額比這個標準要高很多，那肯定是節能不夠，需要予以改進。
