解讀FLIR紅外熱像儀在煤礦業的應用
2015-04-08
隨著對能量損失和室內環境健康檢測要求的提高,對于能夠快速發現問題的無損檢測和分析儀器的需求也正在增加。煤礦專用型紅外熱像儀廣泛應用于搜救、礦山安全隱患排查、檢查井下隱性火區分布、火源位置、檢查頂板冒落和采區透水、檢查各種電氣及動力設備的事故隱患、排查瞎炮、礦難救援、檢測地面矸子山發火以及其它石化等要求防爆的場所。因其應用范圍廣已成為煤礦行業必不可少的好幫手。
熱紅外生命探測

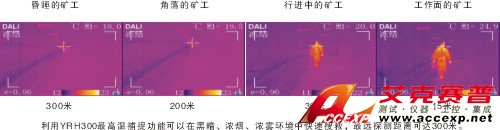

救援人員可以利用熱像儀在黑暗及濃煙濃霧環境下進行搜尋工作，確定受害者的確切位置，進行快速搜救。由于熱像儀不僅能測知物體表面溫度，而且能顯示物體的溫度分布情況，形成“熱圖”，給救援隊員提供物體狀態的更多信息，因此熱像儀還被用于對火場中的危險源進行監測，獲得危險源的溫度變化情況，可為火災撲救工作提供參考，便于指揮員及時調整戰斗方案，防止災情的進一步擴大。
井下火區探測
對采掘工作面和巷道用紅外熱像儀進行定期的觀察，記錄各處的溫度并進行分析，可監測火災的發生。通過紅外熱像儀可觀察火區周圍巷道壁上溫度的變化，可以預測可能產生的火災；特別是對高溫點的尋找，可判斷火區的方位，為防滅火提供重要依據。對已經發生的火災，使用紅外熱像儀更容易觀測到火區的確切方位。
井下觀測頂板與密閉
頂板事故是危害煤礦安全的五大災害之一，至今還難有直接觀察頂板是否松動的儀器。對頂板的管理大多采用埋應力盒直接接觸頂板，費時費力，常常伴隨著危險。根據松動、破碎的巖石與巖石母體間存在溫度差的原理，利用紅外熱像儀對采掘工作面的頂板進行非接觸檢測，通過檢測到的溫度判斷頂板的離層和破碎情況。
火區密閉要檢查墻溫、氣溫、水溫及各種氣體濃度的變化，重點掌握一氧化碳濃度的變化。當溫度達到35 攝氏度以上必須重點對待。
井下機電設備檢查
紅外熱像儀可以在設備正常供電和運行情況下，檢測其溫度，根據溫度的變化，判斷電氣故障。
紅外熱像儀可監測主扇風機、水泵、局扇、防爆電機、變壓器及動力設備、運輸設備等設備運行期間的溫升和發熱狀況。方便切實做好預防維護工作。
帶式傳輸機檢查
在大、中型礦井，帶式輸送機已成為原煤運輸的主要工具，長長的運輸走廊將原煤從采煤工作面源源不斷地輸送到井底煤倉。由于托輥的運轉不靈，輸送帶與硬物(如石塊)的摩擦，輸送帶和輸送機的溫度不斷升高，往往釀成火災。監測帶式輸送機的溫度，已成為煤礦安全的重要技術，曾被列入國家“九五”攻關。使用紅外熱像儀，對井下帶式輸送機的軸承和托輥溫度進行定時檢測，可防止火災事故。
通過對皮帶輸送機事故分析,可看到皮帶與金屬摩擦熱起火、皮帶卡阻、皮帶下滑、液力聯軸器起火現象很多；紅外熱像儀可在皮帶運行期間有效發現存在的安全隱患，在第一時間進行處理，及時起到預警作用，從而減少或避免皮帶輸送機事故發生。
井下電纜檢查
利用紅外熱像儀在井下用于檢查電纜效果明顯。當電纜受潮時，受潮處的絕緣電阻降低；受損傷時，電纜截面減少，當電流流過受潮或受損傷處產生熱量，使故障點的溫度偏高。使用紅外熱像儀沿著電纜掃描，根據溫度變化的大小可判斷電纜受潮或損傷的程度。 紅外熱像儀可在電纜帶電狀態對其進行快速檢測預警功能，迅速有效發現存在的安全隱患，在第一時間進行處理，及時起到預警作用，有效避免礦井外因火災的發生。
地面機電設備檢查
利用紅外熱像儀對地面機電設備，如35KV變電站/各式線纜/蓄電池等進行日常維護性檢查，可預防各類事故的發生，確保安全生產的進行。
煤垛自燃監測（或煤矸石山監測）
儲煤場堆放煤容易引起自燃，如儲煤量太大時一旦發生自燃，造成的損失不可估計。這時，我們可以借助紅外熱像儀準確快速查找自燃點，將自燃點挖出處理，減少不必要的損失。同理，煤矸石山自燃釋放的有毒有害氣體,對矸石山周圍的人體健康，生存環境，社會穩定等均造成嚴重的污染危害。紅外熱像儀是檢測煤矸石山是否自燃的最好工具！
