用協議分析儀分析TETRA網絡配置
2015-09-06
如果TETRA用戶向無線網絡管理人員報告網絡性能差，則這些問題大部分都與以下三個原因有關：覆蓋率差或鏈路預算不良將造成連接質量差，可用性低以及建立通話速度慢或通話中斷；受IOP（互操作性）問題影響而無法提供服務；因相鄰信道配置差而無法切換將導致可用性差或通話中斷。
有效的分析工具將有助于發現并解決網絡配置的失配問題，同時，還有助于保持網絡服務質量而滿足專業用戶的高質量要求。顯然，網絡運行若不采用TETRA空中接口分析儀來定期分析服務質量（QoS）和性能，則有可能產生各種問題（圖1）。本文將會介紹如何進行這種分析。

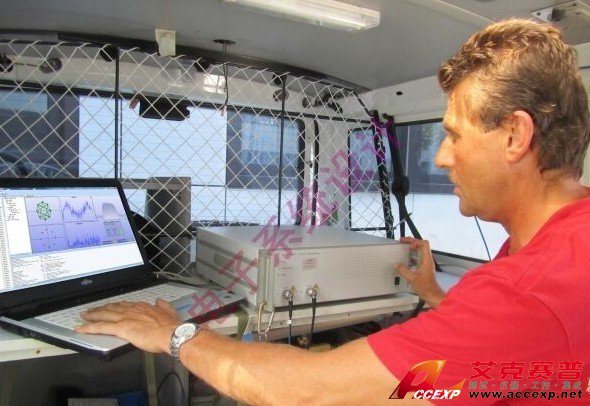

圖1:路測車中的TETRA AirAnalyzer（Aeroflex）
路測并不足夠
下行鏈路射頻覆蓋率是最重要的QoS參數。如果移動臺接收不到基站信號，便不能被激活或者進入可用狀態，而是在電池的剩余壽命內始終保持掃描模式。高效網絡運行的第一步便是為蜂窩網絡提供并保持足夠的下行鏈路射頻覆蓋率。大多數情況下，可利用路測接收機來實現，接收機通過圖形顯示驗證所需覆蓋范圍的規定閾值內是否具有足夠的場強。
許多網絡管理人員認為這種路測方法足以檢測射頻覆蓋率，但下行鏈路覆蓋卻僅提供了單向射頻連接。移動臺發射機（TX）與基站接收機（RX）之間上行鏈路連接的鏈路預算同樣重要，但卻更加靈敏。如果用戶報告存在覆蓋率問題或是針對網絡接收測試（以掩飾不良射頻規劃），一些網絡運作則傾向于提高基站TX功率。射頻鏈路工作在下行鏈路而非相反方向，因為移動臺TX功率大大低于基站TX功率，這將造成射頻小區發射功率過大。
利用TETRA協議分析儀可以發現與此類似的問題。存在基站通信問題的移動臺在獲得應答信息之前，會增加其上行鏈路信令的重發率。重試計數器有助于將問題隔離在射頻覆蓋率差的已知區域。
其中一個TETRA參數（RXLEV_ACCESS_MIN）定義了可在基站小區注冊的移動站最低RX電平。這個參數往往設置得很低（例如-115dBm），以便移動臺即便是在RF電平很低的情況下也能夠在基站注冊（圖2）。同樣，這個參數有時也用來掩飾不良射頻規劃。在城市環境中，這種作用非常有限，因為移動臺本身無法有效地與基站建立聯系。TETRA網絡分析儀的自動參數檢查有助于方便識別錯誤的參數設置，從而允許用戶在進行路測時模擬重要小區變化期間的模擬覆蓋范圍。

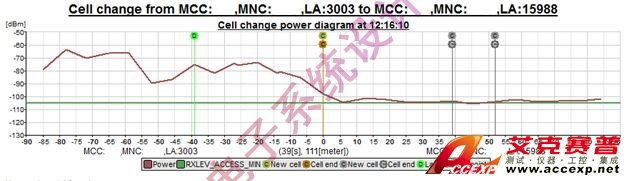

圖2:小區變化分析比較RXLEV_ACCESS_MIN與實際RX電平
提高切換成功率
切換是網絡運作中的一個關鍵步驟并且非常復雜。移動臺需要計算大量參數，以提供由一個小區到另一個小區的無縫轉換。如果在通話過程中切換失敗，則會發生掉話現象。如果移動臺處于空閑狀態，切換失敗將會使移動臺返回掃描模式，從而導致重新注冊。注冊過程中，移動臺將不能請求或者接收呼叫。
良好的覆蓋范圍、頻率規劃和相鄰小區參數規劃是提高切換成功率的前提條件。服務小區的主控信道（MCCH）向所有移動臺連續廣播一組相鄰小區信息（NC）。這些相鄰小區信元（NCIE）中包含信道號（CN）、位置區（LA）以及支持服務和NC配置的大量相關參數。NCIE的準確性十分重要，并且當網絡設置變更時，需要進行更新以反映實際情況。相鄰信道配置失配將遲早產生上述切換問題！
