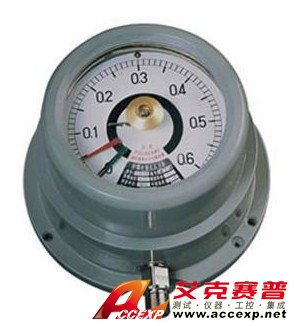

防爆電接點壓力表的工作原理
2015-12-07
由于磁力對電接點的作用，其電接點的接點信號精度較低。從應對使用環境要求看，又有常規電接點壓力表、耐振電接點壓力表、耐腐電接點壓力表、耐高溫電接點壓力表、隔膜電接點壓力表、防爆電接點壓力表之分。其中防爆電接點壓力表又細分有隔爆型電接點壓力表和安全火花型電接點壓力表。并且防爆電接點壓力表，是由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。
電接點壓力表的關鍵部件是電接點的信號機構，其主要技術指標是電接點信號機構的絕緣電阻和絕緣強度。在電接點壓力表的出廠檢驗時，對電接點的這兩個主要技術指標應逐臺檢驗。由于電接點壓力表彈性敏感元件的管端力要同時拖動指示機構和電接點信號機構，加之這種電接點壓力表不僅有指示精度要求，還有電接點所發信號的精度要求，所以，電接點壓力表的精度等級一般都在0.4級以下。
各種電接點壓力表的測量范圍都很齊全，有真空電接點壓力表、低壓電接點壓力表、中壓電接點壓力表、高壓電接點壓力表、微壓電接點壓力表。其中，微壓電接點壓力表因其管端力較小，電接點的制造難度較大，因此，很少有廠家生產這種微壓電接點壓力表。防爆電接點壓力表的隔爆外殼具有良好的隔爆性能，因此防爆電接點壓力表對在正常工作過程中由于火花或電弧的影響，除了能承受殼體內部的爆炸性氣體混合物在一旦引起爆炸時產生的爆炸壓力外。
并能有效地阻止由此產生的熱能向外順利傳播，而只能在殼體內部沿著隔爆接合面的微小縫隙處緩慢地向外擴散。這時，傳至殼體外部的瞬間溫度已降低到爆炸性氣體混合物的燃點溫度以下，故不會導致傳爆。
防爆電接點壓力表的工作原理是基于檢測元件(測量系統中的彈簧管)的彈性變形，通過機械傳動使之帶動電接點組中的觸頭產生相應的動作(閉合或斷開)以使控壓系統中的電路得以接通或斷開，從而實現自動控制報警和現場指示的目的
