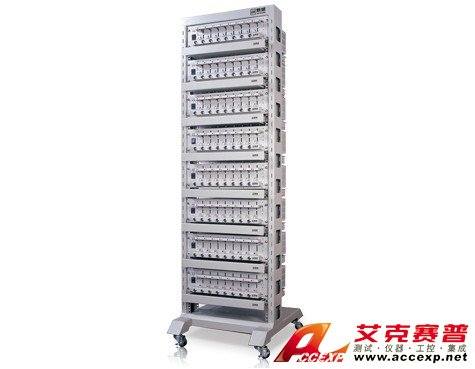

BATR-U1500 超大功率電池測試儀
名稱：電池測試儀
品牌：
型號：
簡介：超大功率電池測試儀BATR-U1500特點: 一、設備綜合性能 1.1硬件特性 系統硬件穩定可靠，每個通道有獨立的恒流及硬件恒壓源； 設備采用模塊化設計，獨立性強，易于維護； 夾具種類齊全，可適應不同規格型號的電池、鈕扣電池、組合電池的測試...
申請服務
- 產品介紹
超大功率電池測試儀BATR-U1500特點:
一、設備綜合性能
1.1硬件特性
系統硬件穩定可靠，每個通道有獨立的恒流及硬件恒壓源；
設備采用模塊化設計，獨立性強，易于維護；
夾具種類齊全，可適應不同規格型號的電池、鈕扣電池、組合電池的測試；
內部供電使用高效率開關電源，節能效果顯著，每個功率管有獨立保護電路，保證設備安全可靠運行；
采用四線法測量，最大限度的排除接觸誤差，提高測量精度；
通道獨立控制，互不干擾；
散熱系統效率高，能有效保證設備24小時滿負荷的情況下正常工作；
硬件采用雙環控制，恒流到恒壓無尖峰，保護電池。
可以更加用戶的要求定制。
1.2軟件特性
采用上位機客戶端模式控制和管理測試設備及測試數據，支持自動化測試方案；
每個通道可獨立編程測試，任何情況下的“停止”后（包括斷電）的工步都具有“接續”功能，有效防止當前數據的丟失；
上位機兼容性強，可適應不同版本的下位機，同時具有友好人機交互界面，方便操作；
數據采集速度快，精確捕抓電壓電流的變化細節（16bit的AD），具備日志功能；
強大的數據及曲線處理功能；完善的報表功能，支持四種報表類型和多種種報表格式：
所見即所得報表：可見的數據導出
常規報表：導出整個NDA數據文件
分層報表：循環層、工步層、記錄層數據分離導出
自定義報表：用戶可以自己定義導出報表的模板
數據及曲線可導出至EXCEL、TXT、均可編輯處理；
數據分析系統操作簡單方便，并集中管理分析統計所有的數據；
隨機免費附送專業工具軟件，包括電壓電流精度校準軟件。可改箱號，可變量程。
一、設備綜合性能
1.1硬件特性
系統硬件穩定可靠，每個通道有獨立的恒流及硬件恒壓源；
設備采用模塊化設計，獨立性強，易于維護；
夾具種類齊全，可適應不同規格型號的電池、鈕扣電池、組合電池的測試；
內部供電使用高效率開關電源，節能效果顯著，每個功率管有獨立保護電路，保證設備安全可靠運行；
采用四線法測量，最大限度的排除接觸誤差，提高測量精度；
通道獨立控制，互不干擾；
散熱系統效率高，能有效保證設備24小時滿負荷的情況下正常工作；
硬件采用雙環控制，恒流到恒壓無尖峰，保護電池。
可以更加用戶的要求定制。
1.2軟件特性
采用上位機客戶端模式控制和管理測試設備及測試數據，支持自動化測試方案；
每個通道可獨立編程測試，任何情況下的“停止”后（包括斷電）的工步都具有“接續”功能，有效防止當前數據的丟失；
上位機兼容性強，可適應不同版本的下位機，同時具有友好人機交互界面，方便操作；
數據采集速度快，精確捕抓電壓電流的變化細節（16bit的AD），具備日志功能；
強大的數據及曲線處理功能；完善的報表功能，支持四種報表類型和多種種報表格式：
所見即所得報表：可見的數據導出
常規報表：導出整個NDA數據文件
分層報表：循環層、工步層、記錄層數據分離導出
自定義報表：用戶可以自己定義導出報表的模板
數據及曲線可導出至EXCEL、TXT、均可編輯處理；
數據分析系統操作簡單方便，并集中管理分析統計所有的數據；
隨機免費附送專業工具軟件，包括電壓電流精度校準軟件。可改箱號，可變量程。
|
指標項目
|
指標參數 | |
| 工作溫度范圍 | 0℃ ~ 40℃ | |
| 存儲溫度范圍 | -10℃ ~ 50℃ | |
| 工作環境相對濕度范圍 | 30% ~ 80% RH（沒有水汽凝結） | |
| 存儲環境相對濕度范圍 | 30% ~ 90% RH（沒有水汽凝結) | |
| 產品圖片 | ||
| 圖片僅供參考，以實物為準 | ||
| 輸入電源 | AC 220 V ±10% / 50 Hz | |
| 輸入功率 | 22400W | |
| 分辨率 | AD:15bit;DA:12bit; | |
| 輸入阻抗 | ≥1MΩ | |
| 電壓 | 每通道輸出范圍 | 充電: 10mV~5V； 放電: 10mV~5V |
| 精度 | ± 0.1% of FS | |
| 穩定度 | ± 0.1% of FS | |
| 電流 | 單通道輸出范圍 | 充電: 600mA~300A； 放電: 600mA~300A |
| 精度 | ±0.1% of FS | |
| 穩定度 | ±0.1% of FS | |
| 功率 | 單通道功率 | 1500W |
| 穩定度 | ±0.2% of FS | |
| 時間 | 硬件響應時間 | 電流到300A的硬件響應時間為20ms |
| 工步時間范圍 | ≤（365*24）小時/工步 (時間格式支持00：00：00(h、min、s) | |
| 數據記錄 | 數據記錄條件 | 時間Δt：（1 ~60000S） |
| 電壓ΔV：(10mV - 5V) | ||
| 電流ΔI：（6000mA-300A) | ||
| 記錄頻率 | 1Hz | |
| 充電 | 充電模式 | 恒流、恒壓、恒流恒壓充電 |
| 截止條件 | 主通道：電壓、電流、相對時間、容量 | |
| 輔助通道：用戶可選 | ||
| 放電 | 放電模式 | 恒流、恒功率放電 |
| 主通道：電壓、電流、相對時間、容量 | ||
| 輔助通道：用戶可選 | ||
| 循環 | 循環測試范圍 | 1~100000次 |
| 單循環工步數 | 63 | |
| 循環嵌套 | 具有嵌套循環功能，最大支持3層嵌套 | |
| 保護 | 軟件保護 | ● 掉電數據保護 |
| ●具有脫機測試功能 | ||
| ● 可設定安全保護條件，設置參數包括：電壓上限、電壓下限、電流上限、電流下限、延時時間 | ||
| 硬件保護 | 添加防反接保護模塊 | |
| 通道特點 | 恒流源與恒壓源采用獨立雙閉環結構 | |
| 通道控制模式 | 獨立控制 | |
| 電壓電流檢測采樣 | 四線制連接L≤3M | |
| 噪聲 | <85dB | |
| 上位機通訊方式 | RS232 | |
| 數據輸出方式 | EXCEL、TXT、圖表 | |
| 通信接口 | 串口/網口 | |
| 每機柜通道數 | 8 | |
| 夾具類型 | 通用夾具/聚合物夾具/鱷魚夾具 | |
| 機箱尺寸（W*D*H） |
36U機箱,606*606*1790mm
|
|
