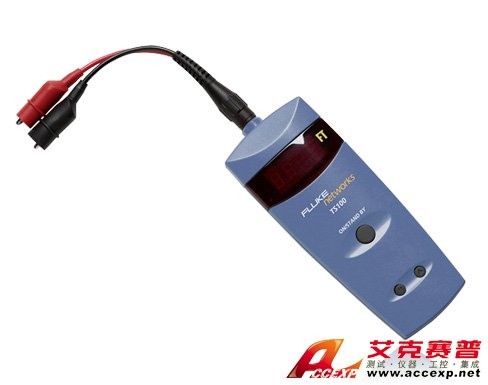

FLUKE TS100 電纜故障定位儀
名稱：線纜認證測試儀
品牌：
型號：
簡介：FLUKE TS100 線纜故障定位儀可以處理兩根或更多根長達 3,000 英尺（915 米）的線纜 隨時測量從線對的一端到開路或任何故障點的距離 獲得專利的 SmartTone 音頻發生器可以有效識別線對 測量線纜距離 可在設備打開時持續...
申請服務
- 產品介紹
FLUKE TS100 線纜故障定位儀可以處理兩根或更多根長達 3,000 英尺（915 米）的線纜
隨時測量從線對的一端到開路或任何故障點的距離
獲得專利的 SmartTone 音頻發生器可以有效識別線對
測量線纜距離
可在設備“打開”時持續測量
示距離讀數而不是波形
大而明亮的 LED 顯示屏
一鍵式操作
高電壓檢測
防潮
FLUKE TS100 線纜故障定位儀適用于同軸線纜（F 型連接器）和其它應用的多種線纜選件
FLUKE TS100 線纜故障定位儀產品功能：
這一使用方便、經濟實惠的測試儀集成了三個工具 — 故障定位儀、線纜管理器和采用了 SmartTone技術的音頻發生器。 可從兩根或更多根的導體線纜的一端測量長達 3,000 英尺（915 米）的距離。 輕松發現到電線、電話線、安全線和同軸線纜開路或短路處的距離。 結果會以距離讀數的形式出現，而不是波形，因此它是不熟悉時域反射計 (TDR) 的技術人員的理想選擇。 無需將新導線拉出或盲目地切入墻壁即可找出并解決線纜問題。 可在設備“打開”時持續測量，因此容易發現間歇性故障。
它非常適合對卡車和倉庫中的線纜進行庫存管理，并可通過迅速地評估需求和更準確地管理線纜庫存，來幫助您生成更準確的工作目標。 獲得專利的 SmartTone 技術可為您提供 5 種獨特的音頻，即便在靠近帶電的線纜時，也可以準確地識別導線和線對。 當一起接觸到導線且線對的遠端隨即短路時，SmartTone 技術將改變其生成的音頻。 您通過尋線儀聽到的音頻變化可以有效驗證線對是否正確。 如果意外夾到帶電線對（最高 250VAC）上，設備中的電壓檢測功能將會立即發出警報。
FLUKE TS100 線纜故障定位儀技術指標：
電源 4 節 AA 堿性電池，可使用 50 小時。
反向電池保護 如果電池裝反了，不會對測試儀造成任何損壞。
輸入保護 250 V rms 交流電，持續或間歇
防潮 如果測試儀被水打濕，并且可能有水進入內部，這均不會造成任何損壞。 有關防潮的信息，請參閱“維護”章節。
阻抗范圍 35 Ω 到 330 Ω，并在這一范圍內會自動補償。 當線纜的阻抗超出該范圍時，檢測結果可能不準確，并且會產生不穩定的或不正確的讀數。
最大長度 某些線纜類型最長為 2500 英尺；大多數線纜類型最長為 2000 英尺；高損耗線纜最長為 500 英尺。 如果線纜太長以至于不能準確測量，則測試儀將會顯示 –Err（錯誤）。
典型最大線纜長度 2500 英尺：CAT-5 雙絞線；2000 英尺：12/2 ac 線纜；1000 英尺：RG-6/U TV 同軸線纜；500 英尺：RG-174/U 同軸線纜
最小長度 無最小長度，最小非零讀數為 2 英尺
長度精確度 ±2 英尺，適用于長度小于 10 英尺的線纜；±5 英尺，適用于長度大于 10 英尺且小于 200 英尺的線纜；±3 % 和 ±5 英尺，適用于長度大于 200 英尺的線纜
高電壓檢測 大于 5 V rms 的交流電壓將觸發高電壓警報。
測量速率 根據線纜尺寸和均勻性，最多每秒可以完成 4 個測試，最少每 2 秒完成 1 個測試。
VOP 可調范圍：-20- 到 -99-，關機期間保留。 更換電池時，默認為 -66-
測量技術 帶 50 Ω 驅動阻抗的時間域反射計 (TDR)，6 V 最大脈沖高度
電量不足 當電池電壓低于 4.1 V 時，電量指示器會閃爍
音頻注入 在振幅為電池電壓的 80 % 時約 1 kHz 可變頻率及節奏。 音頻特征會隨線纜從任意狀況改變?yōu)?ldquo;常開”而變化。
線纜類型 幾乎所有兩根或兩根以上導體線纜
溫度范圍
工作 存儲 32 °F 至 131 °F（0 °C 至 55 °C）-40 °F 至 158 °F（-40 °C 至 70°C）
濕度
工作 0 % 至 80 %
存儲 0 % 至 100 %
重量 1 磅
認證 Conformité Européenne。 符合相關的歐盟標準。 CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1010.1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1
