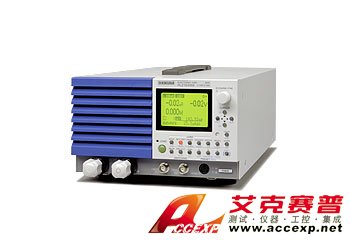

菊水PLZ164W電子負載
申請服務
- 產品介紹
菊水PLZ164W電子負載系列小型多功能電子負載裝置具有恒壓、恒流、恒功率、恒阻等動作模式，接口上標準配備GPIB/RS-232C/USB.產品系列包括5種型號。
KIKUSUI(菊水)PLZ164W電子負載特點
＊動作模式：恒流、恒阻、恒壓、恒功率、恒流+恒壓、恒阻+恒壓
＊所有規格都支持0V輸入（PLZ164WA、PLZ664WA）
＊切換動作的瞬變，可以利用通過速度（A/μs）進行設定
＊可進行軟啟動的時間設定
＊標準安裝有GPIB/RS232C/USB接口
＊裝有各類保護電路（過電壓、過電流、過功率、過熱、低電壓、逆連接） 規格 額定 恒流模式（CC） 恒壓模式（CV）
|
規格
|
額定 | 恒流模式（CC） | 恒壓模式（CV） | ||||||||
| 型號名稱 | 工作電壓 | 電流 | 功率 | 設定范圍 | 脈動 | 設定范圍 | 分辨率 | ||||
| V | A | W | H范圍（A） | M范圍（A） | L范圍（A） | mArms | H范圍（V） | L范圍（V） | H范圍（mV） | L范圍（mV） | |
| PLZ164W | 1.5~150 | 33 | 165 | 0~34.65 | 0~3.465 | 0~346.5m | 3 | 1.5～157.5 | 1.5～15.75 | 10 | 1 |
| PLZ334W | 1.5~150 | 66 | 330 | 0~69.3 | 0~6.93 | 0~693m | 5 | ||||
| PLZ1004W | 1.5~150 | 200 | 1000 | 0~210 | 0~21 | 0~2.1 | 20
|
||||
|
規格
|
恒阻模式（CR) | 恒功率模式（CP） | 重量 | 尺寸 | 功率消耗 | ||||
| 型號名稱 | 動作范圍 | 設定范圍 | （約） | 類型 | （約） | ||||
| H范圍（s） | M范圍（s） | L范圍（s） | H范圍（W） | M范圍（W） | L范圍（W） | kg | VA | ||
| PLZ164W | 22-400μ | 2.2-400μ | 22-4μ | 0-173.25 | 0-17.325 | 0-1.7325 | 7 | Ⅰ | 80 |
| PLZ334W | 44-800μ | 4.4-80μ | 0.44-8μ | 0-346.5 | 0-34.65 | 0-3.465 | 8 | Ⅰ | 90 |
| PLZ1004W | 133.3～2.424m | 13.33～242.4m | 1.333～24.24m | 0-1050 | 0-105 | 0-10.5 | 15 | Ⅱ | 160
|
隨附件
使用說明書x1、電源線x1（帶SVT3 18AWG 3P插塞、線長2.4M）、負載輸入電阻蓋x1隨附2塊鎖定板、負載輸入端子螺絲組件x2（螺栓、螺帽、彈簧墊圈）
通用規格
切換動作......................動作模式 CC和CR
軟啟動動作....................動作模式 CC和CR
設定范圍 1、2、5、10、20、50、100、200ms
遙控感測......................感測電壓 2V
輸入電壓......................PLZ164W/PLZ334W/PLZ1004W
AC100V~240V(AC90V~250V)
