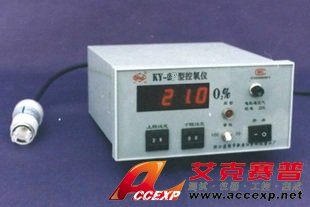

KY-O2 氧氣分析儀
名稱：氣體測試儀
品牌：
型號：
簡介：KY-O2氧氣分析儀具有目前最先進的生產工藝及技術水準，該儀器的氧電極膜片采用進口膜，儀器的線路采用先進的大、中規模集成電路及3位半LED高亮度數字顯示器制造，它具有上限、下限數字撥盤預置設定，聲光報警。上下限兩路控制觸電輸出，自動穩零等功...
申請服務
- 產品介紹
KY-O2氧氣分析儀具有目前最先進的生產工藝及技術水準，該儀器的氧電極膜片采用進口膜，儀器的線路采用先進的大、中規模集成電路及3位半LED高亮度數字顯示器制造，它具有上限、下限數字撥盤預置設定，聲光報警。上下限兩路控制觸電輸出，自動穩零等功能，可使被控系統的氧含量在某一定給定的范圍內。該儀器主要適用于醫院大、中型高壓氧艙內的氧含量測定和超限報警，（注：按中華醫學會高壓氧學會的要求在有條件的地方高壓氧艙內氧含量應控制在25％以下，一般要求應控制在30％以下）；也用于工礦企業，船艙、坑道、煤礦、化工設備容器、內燃機排氣、熱電站、冶煉、鍋爐、窯爐、環境保護監測，制氮機、富氧機、針劑質檢、電解氫設備、潛艇、人造衛星、人防、宇航、糧食、煙葉、果品、蔬菜氣調貯藏、醫療部門呼吸機、麻醉機等各種場合下氧含量測定，并可作農作物、動物的呼吸實驗的氧量控制。
KY-O2氧氣分析儀主要參數
1.量程范圍： Ⅰ 0~100% (分辨率千分之一)；
Ⅱ 0~100%；0～10％（分辨率萬分之一）；
Ⅲ 0～100％；0～1％（分辨率萬份之一）；
2.精 度：±0.1（被測氣體氧含量在0.1％～1％時）；
（氧含量）±0.2％（被測氣體氧含量在0～30％時）；
±2％（被測氣體氧含量在30％～100％時）；
3.最小檢測量：0.01％；
4.響應時間：10秒（90響應20℃）；
5.電極壽命：①存放壽命兩年左右（主要是電解液干）；
②使用壽命：因環境的污染程度和氣體處理是否干凈
而定。醫院高壓氧艙使用一般為一年左右；對化肥
廠合成氨流程中使用在于處理干凈的前提下能正常
運行半年左右，（注：運行半年損壞主要是由于合
成氨流程中氣體成分復雜，氧電極污染所致，需要
更換氧電極才能繼續使用。）
6.氣體流量：0.05L～0.3L／min;
7.穩 定 性：48小時內漂移小于±1.5％（即0.3％氧含量）；
15天內漂移2％（即0.4％氧含量）；
8.控制輔點容量：AC220V 2A；
9.報警點控制精度：末尾3個字；
10.使用溫度：0～40℃；
11.相對濕度：＜95％；
12.電 源：220V±15％；
13.記錄輸出：0～10 mA或4～20mA；
14.功 耗：≤5W；
15.開孔尺寸：280×100mm；
16.重 量：3.8Kg
一、概述
儀器由氧傳感器（氧電極）與二次儀表等組成，具有輕便牢固、宜于攜帶的特點。
測氧儀對下述各場合下氣體中氧含量的測定尤為適用。
1、對工礦企業環境、船艙、坑道、化工、化肥工業氣體中氧含量的測定，對避免生產過程由于過氧而發生的系統爆炸，及防止檢修人員在缺氧環境中發生窒息事故是很有效的。
2、對內燃機排氣中氧含量及煙道氣中氧含量的檢測，以達到合理控制燃燒而節約燃料。
3、對糧食、果品、蔬菜、煙草、中草藥、干果等的氣調貯藏中進行氧含量測定
4、對醫療事業中呼吸機、麻醉機、高壓氧艙嬰兒保育箱以及宇航、潛水作業氧含量分析。
5、是中學，高等院校，醫學院的物理，化學，生物等方面實驗不可缺少的實驗設備。
6、適應在氣象部門、制藥廠針劑質檢中的氧含量測定。
二、原理
儀器傳感器為極譜法隔膜氧電極，采用鉑陰極，銀一氯化銀陽極，氯化鉀作電解液，隔膜材料為10μm聚四氟乙烯膜，些膜選擇的透過氧。
電極反應如下：
陰極：O2+2H2O+2e→+4OH‐
陽極：Ag+Cl‐-e→AgCl
電極電流正比于氣體中氧含量，經模數轉換和譯碼驅動，通過液晶屏顯示氧的百分含量。
三、技術性能
1、量程：0－100％ 0－50％ 0－1％
2、精度：±0.15％（氧含量低于5％時）±0.3％（5％－25％時），±3％（50％以上時）。
3、使用環境溫度：－10～40℃
濕度：<90％
4、響應時間：10秒鐘能指示氧濃度的90％（20℃時）。
5、采用方式：手捏吸式。
6、電源：6F229V迭層電池。可連續工作500小時。
7、外形尺寸：160×85×28毫米³。
8、重量：150克。
9、 影響檢測精度干擾氣體：SO2、NO2、H2S等≥10％時對測定有影響。
10、分辨率：0.01%。
11、測量方式：積分法，顯示讀數：三位半液晶顯示。
12、功率消耗：4毫瓦。
四、使用方法及注意事項：
1、取下電池蓋將6F229V迭層電池裝入電池倉，安裝時注意＋、－極性，如裝反則顯示屏無數字顯示。
2、將電源開關撥到“ON”位置，待電源接通約2分鐘，液晶顯示數字穩定后（剛開機數字由大到小，下降是暫態過程。屬正常現象），捏動吸氣球2－3次，吸入新鮮空氣，或氧電極頭部暴露大氣中用螺絲刀調節左下角CAL21％電位器，使液晶屏顯示21.0。
上述工作進行后，儀器可進行現場檢測，把取樣裝置一頭與被測氣體出口相連接，另一頭連接吸氣球，捏動吸氣球3－4次，待穩定后，即可讀出被測氣體中的含氧量。
檢測結束后，應關斷電源。
測定高氧含量說明：
校標準：分簡便法、標準法兩種。
簡便法：將取樣頭接吸氣球，捏動吸氣球3－4次待穩定后調21％電位器使液晶屏顯示21.0接呼吸器，麻醉機應將電極撥出暴露在大氣中，數分鐘后調21％電位器使液晶屏顯示21.0。
標準法：通已知氧濃度的純氧（如為99.5％）調21％電位器使液晶屏顯示99.5。
上述工作進行后，將電極插入三通頭并用波紋管串接于麻醉機或呼吸機上連續測量氧的百分比濃度。
注：當儀器要作長時間連續工作時，則儀器開機穩定5－10分鐘后再校正一次標準，然后投入連續工作。
五、儀器的維護與修理：
1、儀器采用隔膜式氧電極，在相對濕度85％左右的環境中，一般可以用2年以上，如電極老化不能使用，立即將原儀器（包括電極）寄回修復·維修費另計。
2、儀器如出現故障用戶不能排除，請立即將儀器寄回本廠，收件日起15天內修復寄回用戶。
3、儀器如長時不用，請將電池取出。
4、氧電極一般使用一年（或放置二年）左右氧電極中的電解液就要蒸發干凈，此時應換上新的電解液。
5、如顯示屏左上角出現“←”或“LOBAT”表示電池電壓不足，應更換新電池。
六、CY-12C型數字測氧儀在煙道氣中測氧使用的補充說明：
儀器的使用方法：
將儀器電源開關撥到“ON”位置，待電源接通約2分鐘左右（最好5分鐘），液晶屏顯示數字穩定后（剛開機數字由大到小下降是暫態過程。屬正常現象）。捏動吸氣球3－5次，吸入產鮮大氣，然后用螺絲刀調節儀器左下角CAL21％粗、細調電位器，使液晶屏顯示21.0，注：海拔高度在5000米以下均調在21.0。
上述工作進行后，儀器可進行現場檢測，把取樣裝置一頭（即過濾頭進氣口），與已采好煙道氣且已冷卻至常溫的球膽相連接，捏動吸氣球3－5次，讓球膽中的煙道氣吸入氧電極內，待幾十秒鐘讀數穩定后，即可讀出球膽中煙氣含氧的百分比濃度，然后按下式計算a系數。
a′=21/(21-O2)
式中：O2為用CY-12C型數字測氧儀所測得的球膽中煙氣的氧百分比濃度的讀數。
空氣過剩系數a= a′/1.5
空氣過剩系數a計算得到后，則可換算出煙囪排塵濃度。煙囪排塵濃度C與空氣過剩系數之間的關系如下：
C＝C′×a mg/N.m³（C′為實測煙塵排放濃度）
根據以上所得煙囪排塵濃度，再同中華人民共和國國家標準GB9078－88表1所規定區域最高煙囪排塵濃度比較，便知該爐（窯）是否符合排塵標準。
儀器的使用注意事項：
一、數字測氧儀不能直接連到煙道中去進行測試，因煙道氣溫度很高200℃以上，高溫氣體會將氧電極馬上損壞。而必須用采樣的球膽將煙道中的氣體吸入球膽中，待球膽中的煙道冷卻至常溫后，再將其吸入氧電極中進行測試。這一點很重要！請用戶務必遵守！
二、用于采煙道氣的球膽，很多剛買來新的球膽就漏氣，使用前必須將球膽打足氣，然后放入水中觀察是否漏氣，如漏氣則不能用！必須更換！如用漏氣的球膽，則分析出來的氧含量是偏高的！
三、球膽是用橡膠制成的，因此它的分子結構是不致密的，氣體分子是能夠透過球膽的，因此即使不漏氣（宏觀）的球膽，時間放長以后，也會改變球膽內氣體的組份，因此所采的煙道氣在球膽內不要存放時間太久，最好不要超2－4小時，否則讀數要比實際值偏高。
四、氧電極兩個進、出氣口是不分的，可任意聯接。小的綠色球是一個單向的吸氣球，是用來將球膽中的煙道氣吸入氧電極。
五、如發現儀器不能定標，即氧電極吸入大氣后，調節CAL粗、細調電位器，無論怎樣調都調不到21％，則說明氧電極已失效，必須寄回本廠修理。如儀器能定標但讀數很不穩定，則說明氧電極將要失效，此時您就可以提前和我廠聯系修理，或?qū)x器郵寄我廠修理。
六、儀器關機后，再接通電源必須再次通入大氣定標。儀器使用一段時間，發現通入大氣后儀器顯示回不到21％。則也需再次定標。
七、用測氧儀測量煙道氣氧含量的方法：第一，用吸氣球?qū)煹罋馐帜笞⑷肭蚰懀蚰懼袣怏w冷卻至常溫后，再用測氧儀測定。第二，用測氧儀直接接到煙塵采磁氣的樣氣出口測定。第三，可在煙道采樣口接一米至二米的銅管，再接上一段橡膠管并聯至氧電極一個氣嘴，氧電極另一氣嘴連接吸氣球或吸氣泵（本廠有售），即可測出煙道中氣體氧含量。
附件
一、吸氣球一只
二、橡皮管二根
三、說明書一份
