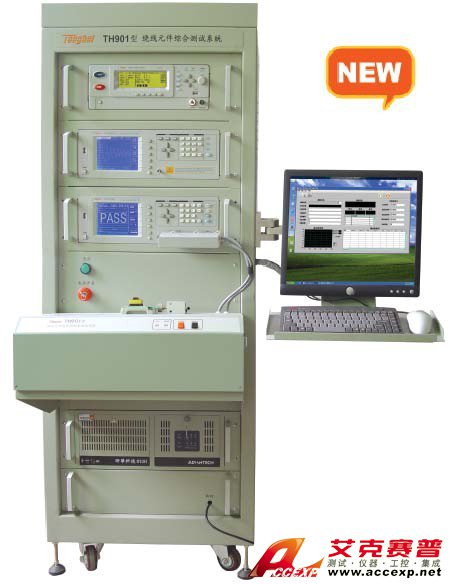

同惠TH901繞線元件綜合測試儀
名稱：LCR測試儀
品牌：
型號：
簡介：同惠TH901繞線元件綜合測試儀是一套高精度，高自動化，高效率的測試系統。同惠TH901繞線元件綜合測試儀不但可以測試低壓參數，安規參數，線圈脈沖參數， 而且同惠TH901繞線元件綜合測試儀能夠自動保存測試數據，自動對測試數據進行統計分析。
申請服務
- 產品介紹
同惠TH901繞線元件綜合測試儀是一套高精度，高自動化，高效率的測試系統。同惠TH901繞線元件綜合測試儀不但可以測試低壓參數，安規參數，線圈脈沖參數， 而且同惠TH901繞線元件綜合測試儀能夠自動保存測試數據，自動對測試數據進行統計分析。
同惠TH901繞線元件綜合測試儀的構件包括：TH2819XA型自動變壓器測試系統TH9201型交/直流耐壓絕緣電阻測試儀TH2882-5型脈沖式線圈測試儀高、低壓一體化開關掃描治具17英寸標準機架工業控制電腦PC17英寸LCD顯示器鍵盤、鼠標打印機（可選）
同惠TH901繞線元件綜合測試儀的特點：
多功能：該系統可以測試圈數(Turn)，圈數比，電壓比，漏感(LK)，電感(Ls)，品質因數(Q)，電容(Cx)，阻抗(Z)，交流電阻(ACR)，直流電阻(DCR)，引腳短路(PS)，平衡(BL)等低壓參數。也可以進行交流耐壓，直流耐壓，絕緣電阻，線圈脈沖等高壓參數的測試。
高效率該系統可以自動從低壓參數測試切換到高壓參數測試，所以參數可以一次性測試完成，大大的提高了測試的效率
數據庫該系統將測試數據自動記錄到數據庫中，數據的記錄更加快捷可靠，數據的保存更加方便，數據的安全都得到保障。
統計功能該系統加入了各種統計功能，可以統計數據的合格率，CPK值，可以繪制控制圖，分布圖等圖表。
高自動化該系統能夠自動切換高低壓參數的測試，測試數據自動保存到數據庫，對測試數據自動進行統計分析。
同惠TH901繞線元件綜合測試儀的技術參數：
| 低壓參數測試 | |||
| Items | 范圍 | ||
| 測試頻率 | 20Hz ～ 200kHz | ||
| L、Lk | 0.01nH ～ 99.9999kH | ||
| C | 0.00001pF ～ 9.99999F | ||
| R、X、Z、DCR、ACR | 0.01mΩ ～ 99.9999MΩ | ||
| Y、B、G | 0.01nS ～ 99.9999S | ||
| D | 0.00001 ～ 99999.9 | ||
| Q | 0.01 ～ 99999.9 | ||
| θ | Deg -179.999°～179.999° Rad -3.14159 ～ 3.14159 | ||
| Turns Ratio | 1：0.01—100：1 | ||
| 耐壓絕緣測試 | |||
| 功能 | 輸出電壓 | 測試范圍 | 測試精度 |
| 交流耐壓 | 50VAC～2500VAC(鄰Pin間)50VAC～5000VAC(隔Pin間) | 1uA ～ 30mA | ±(2%讀數+5個字) |
| 直流耐壓 | 50VDC～3500VDC(鄰Pin間)50VDC～6000VDC(隔Pin間) | 0.1uA ～ 10mA | ±(2%讀數+5個字) |
| 絕緣電阻 | 50VDC ～ 1000VDC | 0.1MΩ ～ 50GΩ | ±(15%讀數+5個字) |
| 線圈脈沖測試 | |||
| 輸出電壓 | 500V～5000V，100V 步進，5% ±25V | ||
| 電感量測試范圍 | >20uH | ||
| 波形采樣 | 采樣率： 40MSPS/25ns，20MSPS/50ns， 10MSPS/100ns， 5MSPS/200ns， 2.5MSPS/400ns， 1.25MSPS/800ns， 625kSPS/1.6μs， 312kSPS/3.2μs 分辨率： 8bits采樣點： 960bytes |
其他技術參數請聯系長沙艾克塞普儀器設備有限公司 電話：0731-84284278 傳真：0731-84284278-809
