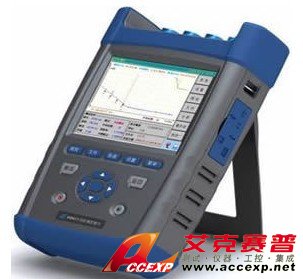

中電41所 A6418 OTDR 光時域反射儀
名稱：光時域反射儀
品牌：
型號：
簡介：A6418光時域反射計是針對FTTx網絡而設計的一款高性能多功能測試儀器。該產品主要用于測量光纖光纜的長度、傳輸損耗、接頭損耗等光纖物理特性，并能對光纖線路中的事件點、故障點準確定位。廣泛應用于光纖通信系統的工程施工、維護測試及緊急搶修；光...
申請服務
- 產品介紹
A6418光時域反射計是針對FTTx網絡而設計的一款高性能多功能測試儀器。該產品主要用于測量光纖光纜的長度、傳輸損耗、接頭損耗等光纖物理特性，并能對光纖線路中的事件點、故障點準確定位。廣泛應用于光纖通信系統的工程施工、維護測試及緊急搶修；光纖光纜的研制與生產測試等。
A6418外觀結構采用業界最為先進的雙色雙料一體化模具設計工藝，外觀新穎亮麗、堅固耐用，采用觸摸和按鍵雙重操作方式，操作非常方便；內置高級防反射的LCD顯示單元，即便野外環境下，操作界面也清晰可見；整機具有4路光接口，可同時實現光功率計、VFL、單模及多模測試功能，接口類型可隨意更換，便于清潔光纖端面。該產品具有豐富的外部接口，既可通過以太網接口實現遠程控制，也可通過兩種不同的USB接口，實現外接U盤、打印機及與PC機數據通信。測試結果既可保存在機內，也可通過SD接口保存在SD卡中。機內配備有大容量的鋰電池，工作時間長達8小時以上，適于長時間野外作業。
主要特點：
● ≤1m超短事件盲區，測試光纖跳線輕松自如；
● 45dB大動態范圍，128k數據采樣點；
● 業界最先進的雙色雙料一體化模具工藝，堅固耐用；
● 高級防反射LCD，野外環境下顯示界面清晰可見；
● 具有多種測試模式、觸摸屏及快捷健操作；
● 通信光自動監測功能；
● 具有以太網遠程控制功能；
● 雙USB接口功能，可外接U盤、打印機及通過SyncActive軟件與PC機通信；
● 支持Bellcore GR196及SR-4731文件格式；
● 電池低電壓告警功能；
● WinCE視窗操作系統，中英文操作界面；
● 內置可視紅光故障定位(VFL)及光功率計功能；
● OTDR光輸出頭類型可隨意更換，端面清潔更加方便；
● 應用軟件在線升級，無需返回原廠。
● 超短事件盲區
A6418具有≤1m的超短事件盲區，尤其適于對超短的光纖鏈路或光纖跳線的測試。
● 快速曲線分析
A6418能夠快速準確地分析出測試曲線中的事件點或故障點及其位置信息，并以事件表的形式列出線路中所有的事件信息，這對線路維護人員非常有用，只需觀察事件表即可對被測線路的狀況一目了然。
曲線分析及事件列表
● 快速自動測試

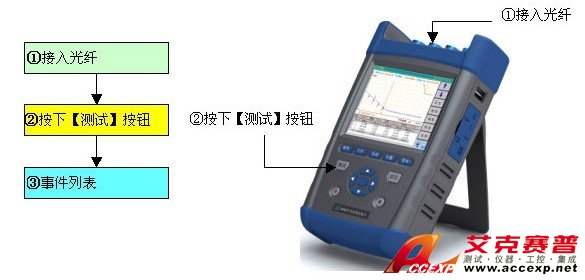

A6418的自動測試功能使得用戶無需了解更多的有關該儀器操作的細節，測試步驟變得非常簡單，只需要接入光纖、點擊【測試】按鈕即可，儀器會自動設置最佳測試條件并最終給出準確的測試結果，如測試曲線和事件列表等。
● 特有的PON網絡測試功能
A6418是光纖接入網及FTTx的理想的測試儀器，內置有獨特的PON網絡測試功能，能夠透過1:8～1:64的光分路器，憑借其≤1m的超短的事件盲區及0.05m的高測距分辨率，可以實現對PON網絡各分支的精確測試。
● 可視故障定位(VFL)功能
A6418內置的可視紅光故障定位(VFL)功能，具有CW/1Hz/0.5Hz三種工作模式，可快速發現短距離光纖鏈路中的斷點或大的損耗點位置，以便維護人員及時采取措施，節省時間。
● 自動來光監測及告警功能 當OTDR測試光纖鏈路時，如果光纖中有通信光信號，會造成測試結果不準確，甚至?xí)?duì)儀器內部的探測器造成不可恢復的損壞。A6418 具有對被測光纖中的通信光信號自動監測功能，被測光纖只要接入到AV6418的光接口中，儀器便自動感應并監測光纖中是否有通信光信號，一旦監測到有光信號，將及時提示告警信息，為儀器提供最快最及時的保護。
● 豐富的外部接口
A6418標配有豐富的外部接口，如USB、Min-USB、以太網、耳機及SD接口。因此，可以實現以下功能：
● 外接U盤或SD卡；
● 外接基于USB接口的打印機；
● 與PC機數據通信；
● 通過以太網實現遠程控制；
● 外接耳機；
典型應用：
A6418高性能光時域反射計具有手動測試(實時測試、平均測試)、自動測試和盲區測試3種模式。
手動測試模式：該測試模式適于那些對該儀器比較了解的熟練操作者，因此能夠得到更加準確的測試結果。在手動測試模式中，用戶可根據測試需要選擇實時測試模式或平均測試模式。
實時測試可快速檢測光纖鏈路的動態變化，應用于需要實時監測或觀察光纖鏈路的對接過程及效果。
平均測試模式可以盡最大可能地抑制測試曲線中的噪聲，從而得到更加精確的測試結果。在平均測試模式中，平均次數越大，則對噪聲的抑制效果越好，但測試時間也相應的延長，因此，在實際使用中，可根據需要靈活設置平均次數。
自動測試模式：該模式下，儀器能夠自動設置最佳測試條件，并給出測試結果，無需操作者了解復雜的背景知識和有關儀器操作的細節。為了提高自動測試的精度，可以適當加大自動測試時的平均次數，但將延長自動測試的時間。
盲區測試模式：該模式適用于對超短距離光纖的測試，如測試光纖跳線的長度等，在該模式下，如希望儀器獲得最好的測試結果，要求被測光纖末端的反射損耗(或稱回波損耗)大于40dB。
通用技術規范：
動態范圍 詳見“AV6418 OTDR各標準模塊技術規范”
測距準確度 ±(0.75m＋取樣間隔＋0.0025%×距離)(不包括折射率置入誤差)
測距分辨率 0.05、0.1、0.2、0.5、1、2、4、8、16m
測試量程 0.4、0.8、1.6、3.2、6.4、16、32、64、128、256、512km(單模)；
0.4、0.8、1.6、3.2、6.4、16、32(850nm多模)
測試脈寬 5、10、30、80、160、320、640、1280、5120、10240、20480ns
5、10、30、80、160、320、640、1280(850nm 多模)
損耗閾值 0.01dB
采樣點數 128k
線性度 0.05dB/dB
損耗分辨率 0.001dB
波形存儲容量 ≥800幅(機內)，≥65500幅(附送的2G SD卡)
折射率設置范圍 1.00000～2.00000(步長0.00001)
距離單位 千米、米、千英尺、英尺
顯示 640×480、6.5英寸TFT彩色LCD(帶觸摸屏)
外部接口 USB、Min-USB、以太網、耳機、SD
光輸出接口 FC/SC/ST(可隨意更換)
VFL 650nm±10nm，2mW(典型)；CW/1Hz
光功率計 波長范圍：1200nm～1650nm
功率范圍：-60～0dBm,
測試不確定度：±5%(-10dBm、CW)
電源 AC/DC適配器：電壓允許范圍：100V～240V(1.5A)，頻率允許范圍：50/60Hz
直流：19V±2V(2A)
內部鋰電池：14.8V，電池工作時間：8小時(常溫)1
界面語言 可選簡體中文、English、俄文、韓文(可聯系辦事處以獲得其它語言支持)
環境適應性 工作溫度：-10℃～50℃(電池充電：5℃～40℃)
存儲溫度：-40℃～70℃(電池：-20℃～60℃)
相對濕度：5%～95%，無結露
外型尺寸 295×186×75(mm)
重 量 約2.5kg
