TSI QC729型自動變速器解剖展示臺
名稱：汽車測試儀
品牌：
型號：
簡介：TSI QC729型自動變速器解剖展示臺以豐田A340E（典型辛普森行星齒輪結構）后驅電控4速自動變速器實物為基礎，由移動臺架、解剖變矩器和解剖變速器總成三部分組成。TSI QC729型自動變速器解剖展示臺適用于中高等職業學院和培訓機構的汽...
申請服務
- 產品介紹

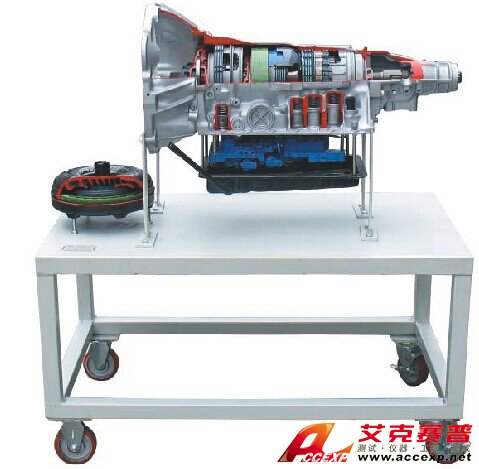

TSI QC729型自動變速器解剖展示臺以豐田A340E（典型辛普森行星齒輪結構）后驅電控4速自動變速器實物為基礎，由移動臺架、解剖變矩器和解剖變速器總成三部分組成。TSI QC729型自動變速器解剖展示臺適用于中高等職業學院和培訓機構的汽車自動變速器構造與維修實訓教學，能夠滿足對汽車自動變速器的結構、工作原理直觀展示的教學需要。TSI QC729型自動變速器解剖展示臺操作方便，安全可靠，易于維護。
一.TSI QC729型自動變速器解剖展示臺標準配置：
1、移動臺架
帶鎖止式腳輪、箱式柜和門。
2、解剖變矩器
帶鎖止離合器的變矩器、內部所有的零配件。
3、解剖變速器
1、完整的變速器總成（包括所有機械零配件和電磁閥）；
4、剖切的空檔開關等。
二.TSI QC729型自動變速器解剖展示臺功能特點：
1、展示功能：
1、大面積合理的深層次解剖，用不同的顏色分別標識不同的系統和部件，充分展示自動變速器和附件的外部和內部結構；
2、變矩器沿焊縫位置剖切，可分解。使內部的零配件表露無遺；
3、變速器的油泵、空檔開關、儲壓器伺服機構、制動帶、行星齒輪、離合器片、離合器轂、單向離合器、差速器、等都有清晰的表露。
4、閥體采用下沉式固定，可以直觀顯示到電磁閥和排進油孔，可清晰看到閥體與變速器的連接關系。
2、移動臺架美觀大方，重心布局合理，方便移動教學。
三.TSI QC729型自動變速器解剖展示臺產品工藝：
1、全部采用數控線切割加工，剖切面平整；
2、采用電鍍、研磨、高壓水砂噴射等工藝，使鐵件和鋁合金恢復原色，歷久常新；
3、采用磷化、烤漆等工藝，確保顏色亮麗過渡自然，漆面堅固不易掉色。
三.TSI QC729型自動變速器解剖展示臺參數：
尺寸：長X寬X高（mm）750X650X1100
重量：80kg
