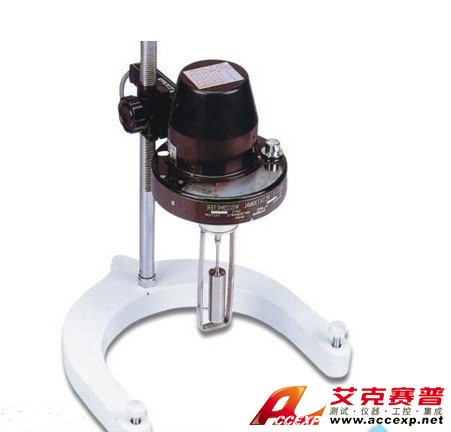

NDG-F1 旋轉式粘度計濃度計
名稱：物性分析測試儀器
品牌：
型號：
簡介：NDG-F1 旋轉式粘度計廣泛應用于測定油脂，油漆，油墨,塑料，食品，藥物，膠粘劑，化妝品等各種流體的粘性阻力與液體的絕對粘度.模擬指針顯示，安裝簡便，操作簡單。 型號：NDG-F1 轉子轉速(r/min)：6/12/30/60 調速：手動...
申請服務
- 產品介紹
NDG-F1 旋轉式粘度計廣泛應用于測定油脂，油漆，油墨,塑料，食品，藥物，膠粘劑，化妝品等各種流體的粘性阻力與液體的絕對粘度.模擬指針顯示，安裝簡便，操作簡單。
型號：NDG-F1
轉子轉速(r/min)：6/12/30/60
調速：手動
轉子：1、2、3、4
測量范圍(mPa?s)：1~100000
測量誤差(牛頓液體)：±5%
1.主要技術規格：
測量范圍：10~ 105 map.s
轉速： 6,12,30,60 Spin/minute
測量誤差：±5%（牛頓液體）
電源： 220V±10V，50Hz
2.NDG-F1安裝：
1) 從包裝箱中取出機箱底座與支柱。
2) 將三只水平調整腳旋入底座螺絲孔中（圖一）
3) 主機安裝：
a. 旋松機箱中螺釘取出主機。
b. 旋松手柄固定鈕，將電源線嵌入手柄
c. 將手柄穿入夾頭槽底圓孔中
d. 旋緊手柄固定鈕夾緊手柄，并使主機基本保持水平
e. 拆除指針主桿上的橡皮圈和主機下端的黃色包裝套圈。
警告！在未拆除上述兩項前不可通電開機，否則將損壞機器。
f. 接上電源，調整水平調整腳，使水準器中水平泡居于中心圓圈中。
NDG-F1操作：
1) 首先將保護架右旋上儀器下端。
2) 準備被測液體，選擇直徑>or=70mm 的圓柱型容器。
3) 按測量要求的精度，準確控制被測液體的溫度
4) 估計被測液體黏度值的大致范圍參考量程表選好轉子號，并將轉子左旋入連接螺桿(圖4).然后旋轉升降鈕（圖5），使儀器慢慢地下降，逐漸浸入測量液體中，直至轉子液面標志和液面平為止。（圖4）按下指針鎖定桿，開啟電源開關，放開指針鎖定桿，使轉子在液體中旋轉，一般20~30秒的運轉，待指針趨于穩定。按下指針鎖定桿，使讀數固定下來，再關閉電機，使指針停在讀數窗范圍內，直接讀出數據。當電機關停后，如指針不處于讀書窗內，應繼續按住指針鎖定桿，反復開啟和關閉電機，使指針處于讀數窗內。如選用6和12轉/分時，可直接讀取讀數，不需鎖定指針。
5) 讀數指針一般在30~90分度之間為佳，否則可變換轉子號和轉速達到這個要求。
6) 當不能預知被測液體粘度值時，應試用由小到大的轉子和轉動變速鈕（圖5），由慢到快的變化轉速順序來測定粘度值。
4. 注意事項：
1) 本儀器使用于常溫環境下（10-30?C）.
2) 測定時必須裝上保護架，否則測定粘度將因容器的直徑變化而變化。
3) 轉子在安裝和拆除時應將轉子連接螺桿向上抬起，避免轉軸軸尖碰損，浸入液體時避免氣泡粘附于轉子上。
4) 儀器不得測放或倒放，特別是在裝上轉子時。
5) 裝上轉子后，不要在未浸入液體的情況下，開機旋轉。
6) 每次使用完畢小心拆下轉子，徹底清洗，用吹風機吹干，垂直安放在轉子架上。
7) 搬運儀器時應裝上黃色包裝套圈和橡皮圈鎖定指針鎖定桿。
8) 直接測定被測液體的，不要以恒溫槽的溫度代替被測液體的溫度。
9) 在測試中非牛頓液體的表現粘度往往因切變速率和測定時間長短等因素的不同而變化，屬正常情況，非儀器故障。
10) 嚴格按照使用要求操作使用
測定范圍：中粘度 lO-100000mPa·s
低粘度 O．1-lOOmPa·s
中粘度 1、2、3、4號四種轉子
低粘度 0號轉子
轉子速度：6轉／分 12轉／分 30轉／分 60轉／分
測量誤差： +5％(牛頓液體)
電 源：220V 50Hz
外形尺寸：300mm x 300mm x 450mm
凈 重：1．5kg(不包括支架)

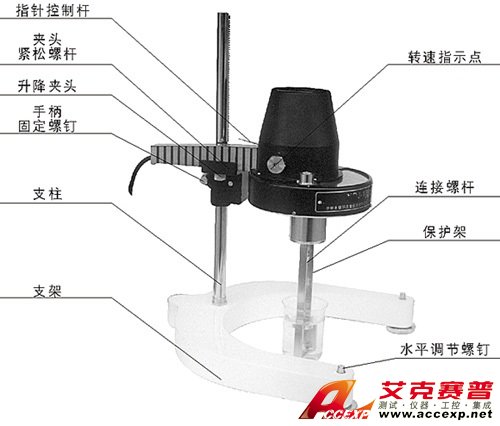

NDG-F1結構原理
1．如圖所示，同步電機以穩定的速度旋轉，連接刻度圓盤，再通過游絲和轉軸帶動轉子旋轉。如果轉子未受到液體的阻力，則游絲、指針與刻皮圓盤同速旋轉，指針在刻度盤上指出的讀數為“0”。反之，如果轉子受到液體的粘滯阻力，則游絲產生扭矩，與粘滯阻力抗衡最后達到平衡，這時與游絲連接的指針在刻度圓盤上指示一定的讀數(即游絲的扭轉角)。將讀數乘上特定的系數即得到液體的粘度(mpa·s)
2．利用齒輪系統及離合器進行變速，由專用旋轉鈕操作，分四檔轉速，根據測定需要選擇。
3．本儀器有1至4號四種轉子，可根據被測液體粘度的高低隨同轉速配合選用。(0號轉子需另購)
4．儀器裝有指針固定控制機構，為精確讀數用，當轉速較快時(30／分，60轉／分)無法在旋轉時進行讀數，這時可按下指針控制桿，使指針固定下來，便于讀數。
5．保護架是為穩定測量和保護轉子用。使用保護架進行測定能取得較穩定的測量結果。
6．儀器可手提使用，配有固定支架及升降機構，—般在實驗室中進行小量和定溫測定時應固定。
安 裝
1．從包裝箱中取出存放箱、支架和支柱等。
2．將支柱旋人支架后部之螺孔中，并將支柱上的齒形面面向支架正前方，用扳頭將六角螺母擰緊，防止支柱轉動；
3．轉動升降夾頭旋鈕，檢查升降夾頭的靈活性和自鎖性，發現過松和過緊現象可用內六角螺釘扳頭調正夾頭緊松螺釘，使能上下升降，偏緊為宜，以防裝上粘度計后產生自動墜落情況。
4．打開存放箱，取出粘度計，并取下套在粘度計上泡沫蓋，把粘度計裝在升降夾頭上，用手柄固定螺釘擰緊，接上電源，拿下指針控制桿上的橡皮筋，旋松儀器下端螺釘，取下黃色包裝套圈。
5．調節水平調正螺釘，·保持儀器水平。
操作使用
1．準備被測液體，置于直徑不小于70nm的燒杯或直筒形容器中，準確地控制被測液體溫度。
2．將保護架裝在儀器上(向右旋入裝上，向左旋出卸下)。
3．將選配好的轉子旋入連接螺桿(向左旋人裝上，向右旋出卸下)。旋轉升降鈕，使儀器緩慢地下降，轉子逐漸浸入被測液體中，直至轉子液面標志和液面平為止，調正儀器水平，開啟電機開關，轉動變速旋鈕，使所需轉速數向上，對準速度指示點，使轉子在液體中旋轉，經過多次旋轉(一般20—30秒)待指針趨于穩定(或按規定時間進行讀數)。按下指針控制桿(注意：
1．不得用力過猛。
2．轉速慢時可不利用控制桿，直接讀數)使讀數固定下來，再關閉電機，使指針停在讀數窗內，讀取讀數。當電機關停后如指針不處于讀數窗內時，可繼續按住指針控制桿，反復開啟和關閉電機，經幾次練習即能熟練掌握，使指針停于讀數窗內，讀取讀數。
4．當指針所指的數值過高或過低時，可變換轉子和轉速，務使讀數約在30～90格之間為佳。

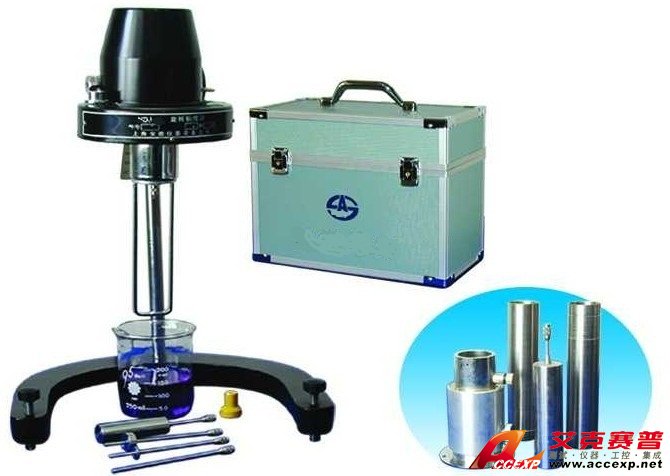

5、使用0號轉子和低粘度測試附件可按下列步驟操作。
a、將0號轉子裝在連接螺桿上(向左旋轉裝上)。
b、將固定套筒套入儀器底部圓筒上，并用套筒固定螺釘擰緊。
c、將外試筒(有底)內注入20—25ml被測體。
d、將外試筒套人固定套筒并用試筒固定螺釘予以擰緊，旋緊時必須注意試筒
固定螺釘之錐端以旋人外試筒上端之三角形槽內(可以側面之圓孔中觀察試筒三角槽 是否位于圓孔中心)。控制好被測液體溫度后即可進行測試。
e、配用無底外試筒時，方法基本同上(除c)，當外試筒和轉子浸入液體時以固定套筒上之紅點作為液面線。
6．量程，系數及轉子、轉速的選擇：
a、先大約估計被測液體的粘度范圍，然后根據量程表選擇適當的轉子和轉速。如測定約3000毫：咱·秒左右的液體時可選用下列配合：
．2號轉子……6轉／分
或3號轉子……30轉／分
b、當估計不出被測液體的大致粘度時，應假定為較高的粘度，試用由小到大的轉子和由慢到快的轉速。原則是高粘度的液體選用小的轉子、慢的速度；低粘度的液體選用大的轉子和快的轉速。
c、系數：測定時指針在刻度盤上指示的讀數必須乘上系數表上的特定系數才為測得的絕對粘度(mPa·s)。即 η=K·α
式中：η：絕對粘度
K=系數
α=指針所指讀數(偏轉角度)
d、頻率誤差的修正：當使用電源頻率不準時，可按下公式修正。
名義頻率
實際粘度=指示粘度·（名義頻率/實際頻率）
注意事項
1．本儀器適于常溫環境下使用。
2．儀器必須在指定頻率和電壓允差范圍內測定，否則會影響測量精度。
3．盡可能利用支架固定儀器測定。如手持操作應保持儀器穩定和水平。
4．裝卸轉子時應小心操作，裝拆時應將連接螺桿微微抬起進行操作，不要用力過
大，不要使轉子橫向受力，以免轉子彎曲。
5．裝上轉子后不得將儀器側放或倒放。
6．一定要在電機運轉時變換轉速。
7．連接螺桿和轉子連接端面及螺紋處應保持清潔，否則將影響轉子的正確連接及 轉動時的穩定性。
8．儀器升降時應用手托住儀器，防止儀器自重墜落。
9．每次使用完畢應及時清洗轉子(不得在儀器上進行轉子清洗)清潔后要妥善安放于轉子架中。
10。裝上0號轉子后不得在無液體的情況下“旋轉”以免損壞軸尖。
11．使用0號轉子時不用保護架。
12．不得隨意拆動調整儀器零件，不要自行加注潤滑油。
13．儀器搬動和運輸時應用橡皮筋將指針控制桿圈柱，并套入黃色包裝套圈托起連接螺桿，然后用螺釘擰緊。
14、懸濁液、乳濁液、高聚物及其他高粘度液體中很多都是“非牛頓液體”其表 現粘度隨切變速度和時間變化而變化，故在不同的轉子、轉速、和時間下測定，其結果不一致是屬正常情況，并非儀器不準(一般非牛頓液體的測定應規定轉子、轉速和 時間)。
15。做到下列各點能測得較精確的數值：
a、精確地控制被測液體的溫度。
b、將轉子以足夠長的時間浸于被測液體同時進行恒溫，使其能和被測液體溫度一致。
c、保證液體的均勻性。
d、測定時盡可能將轉子置于容器中心。
e、防止轉子浸入液體時有氣泡附粘于轉子下面。
f、變換轉子或轉速使刻度圓盤上的讀數偏高些。
z、使用保護架進行測定。
h、保證轉子的清潔。
i、低于15毫帕·秒的液體選用0號轉子。
j、電源頻率不準時按修正公式修正。
k、嚴格按照使用操作規則進行操作。
型號：NDG-F1
轉子轉速(r/min)：6/12/30/60
調速：手動
轉子：1、2、3、4
測量范圍(mPa?s)：1~100000
測量誤差(牛頓液體)：±5%
1.主要技術規格：
測量范圍：10~ 105 map.s
轉速： 6,12,30,60 Spin/minute
測量誤差：±5%（牛頓液體）
電源： 220V±10V，50Hz
2.NDG-F1安裝：
1) 從包裝箱中取出機箱底座與支柱。
2) 將三只水平調整腳旋入底座螺絲孔中（圖一）
3) 主機安裝：
a. 旋松機箱中螺釘取出主機。
b. 旋松手柄固定鈕，將電源線嵌入手柄
c. 將手柄穿入夾頭槽底圓孔中
d. 旋緊手柄固定鈕夾緊手柄，并使主機基本保持水平
e. 拆除指針主桿上的橡皮圈和主機下端的黃色包裝套圈。
警告！在未拆除上述兩項前不可通電開機，否則將損壞機器。
f. 接上電源，調整水平調整腳，使水準器中水平泡居于中心圓圈中。
NDG-F1操作：
1) 首先將保護架右旋上儀器下端。
2) 準備被測液體，選擇直徑>or=70mm 的圓柱型容器。
3) 按測量要求的精度，準確控制被測液體的溫度
4) 估計被測液體黏度值的大致范圍參考量程表選好轉子號，并將轉子左旋入連接螺桿(圖4).然后旋轉升降鈕（圖5），使儀器慢慢地下降，逐漸浸入測量液體中，直至轉子液面標志和液面平為止。（圖4）按下指針鎖定桿，開啟電源開關，放開指針鎖定桿，使轉子在液體中旋轉，一般20~30秒的運轉，待指針趨于穩定。按下指針鎖定桿，使讀數固定下來，再關閉電機，使指針停在讀數窗范圍內，直接讀出數據。當電機關停后，如指針不處于讀書窗內，應繼續按住指針鎖定桿，反復開啟和關閉電機，使指針處于讀數窗內。如選用6和12轉/分時，可直接讀取讀數，不需鎖定指針。
5) 讀數指針一般在30~90分度之間為佳，否則可變換轉子號和轉速達到這個要求。
6) 當不能預知被測液體粘度值時，應試用由小到大的轉子和轉動變速鈕（圖5），由慢到快的變化轉速順序來測定粘度值。
4. 注意事項：
1) 本儀器使用于常溫環境下（10-30?C）.
2) 測定時必須裝上保護架，否則測定粘度將因容器的直徑變化而變化。
3) 轉子在安裝和拆除時應將轉子連接螺桿向上抬起，避免轉軸軸尖碰損，浸入液體時避免氣泡粘附于轉子上。
4) 儀器不得測放或倒放，特別是在裝上轉子時。
5) 裝上轉子后，不要在未浸入液體的情況下，開機旋轉。
6) 每次使用完畢小心拆下轉子，徹底清洗，用吹風機吹干，垂直安放在轉子架上。
7) 搬運儀器時應裝上黃色包裝套圈和橡皮圈鎖定指針鎖定桿。
8) 直接測定被測液體的，不要以恒溫槽的溫度代替被測液體的溫度。
9) 在測試中非牛頓液體的表現粘度往往因切變速率和測定時間長短等因素的不同而變化，屬正常情況，非儀器故障。
10) 嚴格按照使用要求操作使用
測定范圍：中粘度 lO-100000mPa·s
低粘度 O．1-lOOmPa·s
中粘度 1、2、3、4號四種轉子
低粘度 0號轉子
轉子速度：6轉／分 12轉／分 30轉／分 60轉／分
測量誤差： +5％(牛頓液體)
電 源：220V 50Hz
外形尺寸：300mm x 300mm x 450mm
凈 重：1．5kg(不包括支架)
NDG-F1結構原理
1．如圖所示，同步電機以穩定的速度旋轉，連接刻度圓盤，再通過游絲和轉軸帶動轉子旋轉。如果轉子未受到液體的阻力，則游絲、指針與刻皮圓盤同速旋轉，指針在刻度盤上指出的讀數為“0”。反之，如果轉子受到液體的粘滯阻力，則游絲產生扭矩，與粘滯阻力抗衡最后達到平衡，這時與游絲連接的指針在刻度圓盤上指示一定的讀數(即游絲的扭轉角)。將讀數乘上特定的系數即得到液體的粘度(mpa·s)
2．利用齒輪系統及離合器進行變速，由專用旋轉鈕操作，分四檔轉速，根據測定需要選擇。
3．本儀器有1至4號四種轉子，可根據被測液體粘度的高低隨同轉速配合選用。(0號轉子需另購)
4．儀器裝有指針固定控制機構，為精確讀數用，當轉速較快時(30／分，60轉／分)無法在旋轉時進行讀數，這時可按下指針控制桿，使指針固定下來，便于讀數。
5．保護架是為穩定測量和保護轉子用。使用保護架進行測定能取得較穩定的測量結果。
6．儀器可手提使用，配有固定支架及升降機構，—般在實驗室中進行小量和定溫測定時應固定。
安 裝
1．從包裝箱中取出存放箱、支架和支柱等。
2．將支柱旋人支架后部之螺孔中，并將支柱上的齒形面面向支架正前方，用扳頭將六角螺母擰緊，防止支柱轉動；
3．轉動升降夾頭旋鈕，檢查升降夾頭的靈活性和自鎖性，發現過松和過緊現象可用內六角螺釘扳頭調正夾頭緊松螺釘，使能上下升降，偏緊為宜，以防裝上粘度計后產生自動墜落情況。
4．打開存放箱，取出粘度計，并取下套在粘度計上泡沫蓋，把粘度計裝在升降夾頭上，用手柄固定螺釘擰緊，接上電源，拿下指針控制桿上的橡皮筋，旋松儀器下端螺釘，取下黃色包裝套圈。
5．調節水平調正螺釘，·保持儀器水平。
操作使用
1．準備被測液體，置于直徑不小于70nm的燒杯或直筒形容器中，準確地控制被測液體溫度。
2．將保護架裝在儀器上(向右旋入裝上，向左旋出卸下)。
3．將選配好的轉子旋入連接螺桿(向左旋人裝上，向右旋出卸下)。旋轉升降鈕，使儀器緩慢地下降，轉子逐漸浸入被測液體中，直至轉子液面標志和液面平為止，調正儀器水平，開啟電機開關，轉動變速旋鈕，使所需轉速數向上，對準速度指示點，使轉子在液體中旋轉，經過多次旋轉(一般20—30秒)待指針趨于穩定(或按規定時間進行讀數)。按下指針控制桿(注意：
1．不得用力過猛。
2．轉速慢時可不利用控制桿，直接讀數)使讀數固定下來，再關閉電機，使指針停在讀數窗內，讀取讀數。當電機關停后如指針不處于讀數窗內時，可繼續按住指針控制桿，反復開啟和關閉電機，經幾次練習即能熟練掌握，使指針停于讀數窗內，讀取讀數。
4．當指針所指的數值過高或過低時，可變換轉子和轉速，務使讀數約在30～90格之間為佳。
5、使用0號轉子和低粘度測試附件可按下列步驟操作。
a、將0號轉子裝在連接螺桿上(向左旋轉裝上)。
b、將固定套筒套入儀器底部圓筒上，并用套筒固定螺釘擰緊。
c、將外試筒(有底)內注入20—25ml被測體。
d、將外試筒套人固定套筒并用試筒固定螺釘予以擰緊，旋緊時必須注意試筒
固定螺釘之錐端以旋人外試筒上端之三角形槽內(可以側面之圓孔中觀察試筒三角槽 是否位于圓孔中心)。控制好被測液體溫度后即可進行測試。
e、配用無底外試筒時，方法基本同上(除c)，當外試筒和轉子浸入液體時以固定套筒上之紅點作為液面線。
6．量程，系數及轉子、轉速的選擇：
a、先大約估計被測液體的粘度范圍，然后根據量程表選擇適當的轉子和轉速。如測定約3000毫：咱·秒左右的液體時可選用下列配合：
．2號轉子……6轉／分
或3號轉子……30轉／分
b、當估計不出被測液體的大致粘度時，應假定為較高的粘度，試用由小到大的轉子和由慢到快的轉速。原則是高粘度的液體選用小的轉子、慢的速度；低粘度的液體選用大的轉子和快的轉速。
c、系數：測定時指針在刻度盤上指示的讀數必須乘上系數表上的特定系數才為測得的絕對粘度(mPa·s)。即 η=K·α
式中：η：絕對粘度
K=系數
α=指針所指讀數(偏轉角度)
d、頻率誤差的修正：當使用電源頻率不準時，可按下公式修正。
名義頻率
實際粘度=指示粘度·（名義頻率/實際頻率）
注意事項
1．本儀器適于常溫環境下使用。
2．儀器必須在指定頻率和電壓允差范圍內測定，否則會影響測量精度。
3．盡可能利用支架固定儀器測定。如手持操作應保持儀器穩定和水平。
4．裝卸轉子時應小心操作，裝拆時應將連接螺桿微微抬起進行操作，不要用力過
大，不要使轉子橫向受力，以免轉子彎曲。
5．裝上轉子后不得將儀器側放或倒放。
6．一定要在電機運轉時變換轉速。
7．連接螺桿和轉子連接端面及螺紋處應保持清潔，否則將影響轉子的正確連接及 轉動時的穩定性。
8．儀器升降時應用手托住儀器，防止儀器自重墜落。
9．每次使用完畢應及時清洗轉子(不得在儀器上進行轉子清洗)清潔后要妥善安放于轉子架中。
10。裝上0號轉子后不得在無液體的情況下“旋轉”以免損壞軸尖。
11．使用0號轉子時不用保護架。
12．不得隨意拆動調整儀器零件，不要自行加注潤滑油。
13．儀器搬動和運輸時應用橡皮筋將指針控制桿圈柱，并套入黃色包裝套圈托起連接螺桿，然后用螺釘擰緊。
14、懸濁液、乳濁液、高聚物及其他高粘度液體中很多都是“非牛頓液體”其表 現粘度隨切變速度和時間變化而變化，故在不同的轉子、轉速、和時間下測定，其結果不一致是屬正常情況，并非儀器不準(一般非牛頓液體的測定應規定轉子、轉速和 時間)。
15。做到下列各點能測得較精確的數值：
a、精確地控制被測液體的溫度。
b、將轉子以足夠長的時間浸于被測液體同時進行恒溫，使其能和被測液體溫度一致。
c、保證液體的均勻性。
d、測定時盡可能將轉子置于容器中心。
e、防止轉子浸入液體時有氣泡附粘于轉子下面。
f、變換轉子或轉速使刻度圓盤上的讀數偏高些。
z、使用保護架進行測定。
h、保證轉子的清潔。
i、低于15毫帕·秒的液體選用0號轉子。
j、電源頻率不準時按修正公式修正。
k、嚴格按照使用操作規則進行操作。
