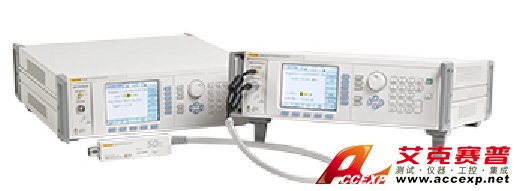

FLUKE 9640A射頻標準信號源
名稱：信號發生器
品牌：
型號：
簡介：FLUKE 9640A射頻標準信號源是高準確度功率、寬動態電平范圍和寬頻率范圍的完美組合。FLUKE 9640A射頻標準信號源可提供0.05dB的功率準確度，154dB的動態范圍，極低的相位噪聲，優異的信號純度，極低的信號失真度等特性，用來...
申請服務
- 產品介紹
FLUKE 9640A射頻標準信號源是高準確度功率、寬動態電平范圍和寬頻率范圍的完美組合。FLUKE 9640A射頻標準信號源可提供0.05dB的功率準確度，154dB的動態范圍，極低的相位噪聲，優異的信號純度，極低的信號失真度等特性，用來校準各種射頻測量儀器。福祿克 9640A射頻標準信號源專門針對那些需要高電平準確度和動態范圍組合的計量校準應用而設計。超低相位噪聲射頻標準信號源 9640-A LPNX 還帶來出色的相位噪聲性能，提供了目前射頻信號源相位噪聲的最高性能水平。通過在有源信號頭內集成信號電平測量和衰減功能，福祿克 9640A射頻標準信號源無需配用分立的、難以實現自動化的步進衰減器，簡化了自動操作，并降低了維護成本。也無需外部功率計和敏感器來標定不同頻率和電平下的輸出。以下是艾克賽普為您介紹FLUKE 9640A射頻標準信號源的特性，如有相關問題，歡迎咨詢0731-84284278 84284378。
FLUKE 9640A-LPNX大大改善了其相位噪聲性能，大大降低了相位噪聲，指標可標定到 1Hz頻率偏移。
提高了電平準確度和衰減性能
指標優異，針對大部分工作負載，提高了測量不確定度比率。
可選的內部 50MHz 頻率計數器
提高了頻率設置分辨率
在增強模式下，所有頻率范圍均可設置為10uHz的頻率分辨力，最高頻率點顯示可達：4.023 999 999 999 99 GHz。
頻率輸出最低可到 1mHz
外相位調節，對于相位調制和頻率調制，還有 1MHz帶寬的相位與頻率調節。
窄帶掃頻，使用相位與幅度連續、范圍鎖定、窄帶掃頻來增強分辨率實現頻率掃描輸出。
新附件：FLUKE 9600AFLT 1 GHz 相位噪聲濾波器，在校準頻譜分析儀1 GHz 相位噪聲時使用帶通濾波器減小噪聲電平。
FLUKE 9640A射頻標準信號源前面板配備了專用的功能鍵、內容相關的軟鍵，以及明亮、易于讀取的彩色顯示屏，使其非常易于學習和操作。輸出電平可以被設置為功率（W或dBm）、電壓（RMS或峰－峰值），并采用熟悉的乘數和指數形式。用戶可以方便地在電壓、功率和dBm單位之間進行切換，不會丟失輸入值或損失準確度。針對工作中的典型應用而設計的用戶界面，簡化了常見的校準過程，例如頻譜分析儀、功率計和接收機。偏移、步進、相對值和誤差模式使得技術員和計量人員工作起來快捷、準確和高效，適于建立熟練的校準程序，并很容易判定被測儀器的性能和容差。
FLUKE 9640A射頻標準信號源可以替代射頻校準過程中常用的電平發生器、功率計和功率傳感器、信號發生器。以簡便易用的單臺儀器提供了所需的信號范圍和準確度。可以用來校準頻譜分析儀、調制度分析儀、功率計、頻率計、射頻毫伏表、選頻表、高頻示波器、EMI接收機和射頻衰減器等無線電測試儀器。為了節省更多時間，可以利用MET/ CAL?校準管理軟件實現FLUKE 9640A射頻標準信號源的自動化。MET/CAL 軟件提供了一套完備的、經濟的和可開發的解決方案，已經成為校準過程自動化和校準實驗室管理的行業標準。
FLUKE 9640A射頻標準信號源在削減射頻校準系統成本方面起到核心作用。FLUKE 9640A射頻標準信號源獨有特點和性能使得本產品及 9600FC 一體化計數器選件來替代四種信號源（從音頻/信號函數發生器到射頻信號和低相位噪聲源）、功率計與功率傳感器、分壓器、濾波器、衰減器、連接適配器以及頻率計數器。只需要使用一臺FLUKE 9640A射頻標準信號源即可對頻率范圍 4 GHz以內的頻譜分析儀進行完整校準。
FLUKE 9640A射頻標準信號源能夠為高性能高頻率的頻譜分析儀完成 80% 以上的測試。對于頻率要求高于 4 GHz的校準工作，可使用FLUKE 9640A射頻標準信號源與現有射頻與微波信號源配合，利用 MET/CAL 軟件來完成極少數剩余高頻測試點的校準作業。FLUKE 9640A射頻標準信號源所具有的特性與性能還可完美校準其他工作負荷，包括射頻毫伏表、電平表、調制度分析儀、接收機以及頻率計數器/計時器。減少校準系統中的儀器設備數量能夠帶來大量的優勢。計量更簡單，需考慮的誤差源和誤差因素更少。由于需要校準和維護的儀器設備更少，因此系統支持成本獲得降低。體積小巧、緊湊且緊固的系統可降低運輸成本，是針對現場校準作業實際可行的解決方案。

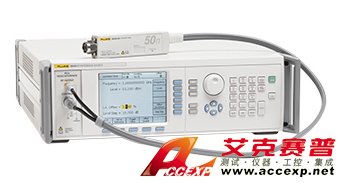

FLUKE 9640A射頻標準信號源提供了無與倫比的電平與衰減準確度，信號純度高、諧波與雜波少。堅固、精密的有源信號頭直接將 FLUKE 9640A射頻標準信號源的信號傳輸至被測儀器，使損耗、噪聲和失配誤差達到最小，并保證了低電平信號的完整性 - 全部只需要一次連接，并消除了普通信號發生器校準應用過程中對功率計和功率傳感器、分壓器和濾波器的需要。獨特的單臺連接即可測量多臺儀器的能力不僅簡化了校準過程，而且極大減少了測量誤差源與誤差因素。 9640A 與 9640A-LPNX 型產品配備 50 歐姆有源信號頭，而 /75 系列則配備有 50 歐姆與 75 歐姆有源信號頭。主機與信號頭組成一套完整的系統。每一臺FLUKE 9640A射頻標準信號源儀器都附帶一份全面符合 ISO17025 校準要求的認證證書，注明所有關鍵參數的數據，包括電平與衰減、VSWR 輸出以及相位噪聲。除了提供可溯源性外，射頻計量與誤差分析也變得更加簡單和快速。

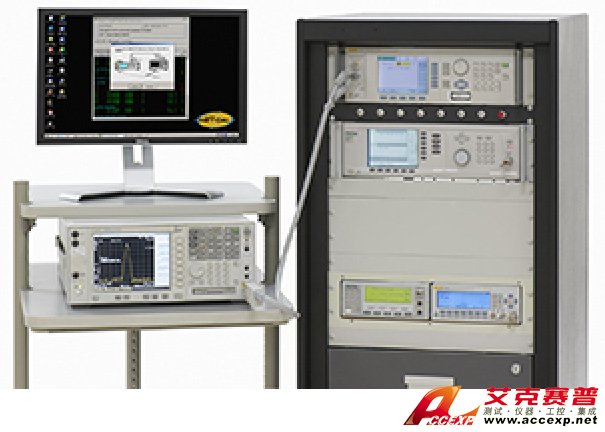

在普通的射頻自動校準程序當中，操作人員必須頻繁介入改變測試設置，讓自動化的優勢大打折扣。全自動無人作業可提高校準系統 25% 的性能并讓操作員多獲得 50% 的時間開展附加值任務，不必再將時間浪費在等待下一次的系統設置變更當中。另外一方面，FLUKE 9640A射頻標準信號源與 MET/CAL Plus 校準管理軟件配合使用時可以一步到位完成大部分測試設置。要完成 MET/CAL 測試過程只需要六次設置。福祿克為 FLUKE 9640A射頻標準信號源設計制訂的 MET/CAL 測試程序可優化操作員時間，讓操作人員離開系統的時間延長到最大以方便其處理其他工作。使用 MET/CAL 軟件的 Flexible Standards 特性來自動處理您系統中的其他儀器設備。此項功能方便您替換程序中的同等標準，使您不必拘泥于專門的參考模式。Flexible Standards 支持可見于普及常用的微波合成器當中，包括 HP8340、HP83630、Agilent E8254 與 E8257，以及 Anritsu 和 Rohde & Schwarz 的其他型號產品。
使用 FLUKE 9640A射頻標準信號源產品與其他自動化系統優勢互補，FLUKE 9640A射頻標準信號源能夠十分輕松地與原有自動化系統與軟件進行整合。FLUKE 9640A射頻標準信號源對時間的節省和效率的提高可以通過結構化測試流程實現，完全利用了產品自身的單一連接，多項測試功能。研發、生產測試以及 ATE 的大量應用需要比普通信號發生器更加優異的性能。對信號源的頻率范圍、頻率分辨力、諧波與非諧波、信號電平與衰減準確度、或動態范圍等關鍵參數要求較高時，FLUKE 9640A射頻標準信號源應為最完美的解決方案，另外 9640A-LPNX 增強產品更可應對其他要求頻率分辨力高、低相位噪聲以及信號抖動的校準應用。以下是艾克賽普為您介紹FLUKE 9640A射頻標準信號源的主要技術指標及配件，如有相關問題，歡迎咨詢，0731-84284278 84284378。
FLUKE 9640A-LPNX大大改善了其相位噪聲性能，大大降低了相位噪聲，指標可標定到 1Hz頻率偏移。
提高了電平準確度和衰減性能
指標優異，針對大部分工作負載，提高了測量不確定度比率。
可選的內部 50MHz 頻率計數器
提高了頻率設置分辨率
在增強模式下，所有頻率范圍均可設置為10uHz的頻率分辨力，最高頻率點顯示可達：4.023 999 999 999 99 GHz。
頻率輸出最低可到 1mHz
外相位調節，對于相位調制和頻率調制，還有 1MHz帶寬的相位與頻率調節。
窄帶掃頻，使用相位與幅度連續、范圍鎖定、窄帶掃頻來增強分辨率實現頻率掃描輸出。
新附件：FLUKE 9600AFLT 1 GHz 相位噪聲濾波器，在校準頻譜分析儀1 GHz 相位噪聲時使用帶通濾波器減小噪聲電平。
FLUKE 9640A射頻標準信號源前面板配備了專用的功能鍵、內容相關的軟鍵，以及明亮、易于讀取的彩色顯示屏，使其非常易于學習和操作。輸出電平可以被設置為功率（W或dBm）、電壓（RMS或峰－峰值），并采用熟悉的乘數和指數形式。用戶可以方便地在電壓、功率和dBm單位之間進行切換，不會丟失輸入值或損失準確度。針對工作中的典型應用而設計的用戶界面，簡化了常見的校準過程，例如頻譜分析儀、功率計和接收機。偏移、步進、相對值和誤差模式使得技術員和計量人員工作起來快捷、準確和高效，適于建立熟練的校準程序，并很容易判定被測儀器的性能和容差。
FLUKE 9640A射頻標準信號源可以替代射頻校準過程中常用的電平發生器、功率計和功率傳感器、信號發生器。以簡便易用的單臺儀器提供了所需的信號范圍和準確度。可以用來校準頻譜分析儀、調制度分析儀、功率計、頻率計、射頻毫伏表、選頻表、高頻示波器、EMI接收機和射頻衰減器等無線電測試儀器。為了節省更多時間，可以利用MET/ CAL?校準管理軟件實現FLUKE 9640A射頻標準信號源的自動化。MET/CAL 軟件提供了一套完備的、經濟的和可開發的解決方案，已經成為校準過程自動化和校準實驗室管理的行業標準。
FLUKE 9640A射頻標準信號源在削減射頻校準系統成本方面起到核心作用。FLUKE 9640A射頻標準信號源獨有特點和性能使得本產品及 9600FC 一體化計數器選件來替代四種信號源（從音頻/信號函數發生器到射頻信號和低相位噪聲源）、功率計與功率傳感器、分壓器、濾波器、衰減器、連接適配器以及頻率計數器。只需要使用一臺FLUKE 9640A射頻標準信號源即可對頻率范圍 4 GHz以內的頻譜分析儀進行完整校準。
FLUKE 9640A射頻標準信號源能夠為高性能高頻率的頻譜分析儀完成 80% 以上的測試。對于頻率要求高于 4 GHz的校準工作，可使用FLUKE 9640A射頻標準信號源與現有射頻與微波信號源配合，利用 MET/CAL 軟件來完成極少數剩余高頻測試點的校準作業。FLUKE 9640A射頻標準信號源所具有的特性與性能還可完美校準其他工作負荷，包括射頻毫伏表、電平表、調制度分析儀、接收機以及頻率計數器/計時器。減少校準系統中的儀器設備數量能夠帶來大量的優勢。計量更簡單，需考慮的誤差源和誤差因素更少。由于需要校準和維護的儀器設備更少，因此系統支持成本獲得降低。體積小巧、緊湊且緊固的系統可降低運輸成本，是針對現場校準作業實際可行的解決方案。
FLUKE 9640A射頻標準信號源提供了無與倫比的電平與衰減準確度，信號純度高、諧波與雜波少。堅固、精密的有源信號頭直接將 FLUKE 9640A射頻標準信號源的信號傳輸至被測儀器，使損耗、噪聲和失配誤差達到最小，并保證了低電平信號的完整性 - 全部只需要一次連接，并消除了普通信號發生器校準應用過程中對功率計和功率傳感器、分壓器和濾波器的需要。獨特的單臺連接即可測量多臺儀器的能力不僅簡化了校準過程，而且極大減少了測量誤差源與誤差因素。 9640A 與 9640A-LPNX 型產品配備 50 歐姆有源信號頭，而 /75 系列則配備有 50 歐姆與 75 歐姆有源信號頭。主機與信號頭組成一套完整的系統。每一臺FLUKE 9640A射頻標準信號源儀器都附帶一份全面符合 ISO17025 校準要求的認證證書，注明所有關鍵參數的數據，包括電平與衰減、VSWR 輸出以及相位噪聲。除了提供可溯源性外，射頻計量與誤差分析也變得更加簡單和快速。
在普通的射頻自動校準程序當中，操作人員必須頻繁介入改變測試設置，讓自動化的優勢大打折扣。全自動無人作業可提高校準系統 25% 的性能并讓操作員多獲得 50% 的時間開展附加值任務，不必再將時間浪費在等待下一次的系統設置變更當中。另外一方面，FLUKE 9640A射頻標準信號源與 MET/CAL Plus 校準管理軟件配合使用時可以一步到位完成大部分測試設置。要完成 MET/CAL 測試過程只需要六次設置。福祿克為 FLUKE 9640A射頻標準信號源設計制訂的 MET/CAL 測試程序可優化操作員時間，讓操作人員離開系統的時間延長到最大以方便其處理其他工作。使用 MET/CAL 軟件的 Flexible Standards 特性來自動處理您系統中的其他儀器設備。此項功能方便您替換程序中的同等標準，使您不必拘泥于專門的參考模式。Flexible Standards 支持可見于普及常用的微波合成器當中，包括 HP8340、HP83630、Agilent E8254 與 E8257，以及 Anritsu 和 Rohde & Schwarz 的其他型號產品。
使用 FLUKE 9640A射頻標準信號源產品與其他自動化系統優勢互補，FLUKE 9640A射頻標準信號源能夠十分輕松地與原有自動化系統與軟件進行整合。FLUKE 9640A射頻標準信號源對時間的節省和效率的提高可以通過結構化測試流程實現，完全利用了產品自身的單一連接，多項測試功能。研發、生產測試以及 ATE 的大量應用需要比普通信號發生器更加優異的性能。對信號源的頻率范圍、頻率分辨力、諧波與非諧波、信號電平與衰減準確度、或動態范圍等關鍵參數要求較高時，FLUKE 9640A射頻標準信號源應為最完美的解決方案，另外 9640A-LPNX 增強產品更可應對其他要求頻率分辨力高、低相位噪聲以及信號抖動的校準應用。以下是艾克賽普為您介紹FLUKE 9640A射頻標準信號源的主要技術指標及配件，如有相關問題，歡迎咨詢，0731-84284278 84284378。
| FLUKE 9640A射頻標準信號源主要性能指標 | ||
| 頻率指標 | 電平指標（50 歐姆輸出，參見75 歐姆參數） | |
| 范圍 | 1 mHz 至 4 GHz | 125 MHz 下 -130 至 +24 dBm，4 GHz 下為 14 dBm（有源信號） |
| 分辨力 | 10 uHz | 0.001 dB |
| 最優的一年技術指標 | 0.05 ppm + 5 uHz |
減少至 -48 dBm 100 MHz 時為 0.03 dB，128 MHz 時為 0.05 dB，4 GHz 時為 0.3 dB 10 MHz到 128 MHz -48 dBm 0.05 dB，-84 dBm 0.1 dB，-130 dBm 0.7 dB |
| 衰減 | 0.02 dB 到 55 dB，0.15 dB 到 110 dB | |
| VSWR |
≤500 MHz：≤1.1， ≤1 MHz：1.2，≤3 MHz：1.3， ≤4 MHz：1.4 |
|
| 諧波與非諧波 | 1 GHz下諧波≤–60 dBc，雜波＜–70 dBc | |
| 1 GHz下的相位噪聲 |
9640A：–122 dBc/Hz，一般于 10 KHz 偏移 9640A-LPNX：–138 dBc/Hz，10 KHz 到 100 KHz 偏移 |
|
| 調制 | AM、FM、PM、內部與外部。頻率控制與外部信號控制幅值。 | |
| 頻率掃描 | 1 MHz 到 4 GHz。線性或對數。 | |
| 頻率計數器 | 可選內部 50 MHz 頻率計數器 | |
| 溫度 |
工作溫度：特定性能下 0 °C 至 50 °C, 23 °C ± 5 °C 儲存溫度：-20 °C 至 +70 °C |
|
| 標準接口 | IEEE488.2 (GPIB) | |
| GPIB 命令模擬 |
9640A，9640A-LPNX：HP3335 9640A-LPNX + Opt 8 662/8663 GPIB：HP3335、HP8662A、HP8663A |
|
| 尺寸（高×寬×厚） | 146 mm x 433 mm x 533 mm（5.8 in x 17.0 in x 21.0 in）能夠使用Y9600 機架安裝固定件時使用工業標準 19in（483mm）機架安裝 | |
| 重量 | 18 kg | |
| FLUKE 9640A射頻標準信號源型號/配件 | 描述 |
| 9640A-STD | 4 GHz 射頻標準信號源，包括 50Ω 有源信號頭 |
| 9640A-STD/75 | 4 GHz 射頻標準信號源，包括 50Ω 和 75Ω 有源信號頭 |
| 9640A-LPNX | 低相位噪聲的 4 GHz 射頻標準信號源，包括 50Ω 有源信號頭 |
| 9640A-LPNX/75 | 低相位噪聲的 4 GHz 射頻標準信號源，包括 50 Ω 和 75 Ω 有源信號頭 |
| 8662/8663 GPIB | 9640A-LPN HP 8662A/8663A 仿真（不可用于 9640A-STD） |
| 9600CASE | 運輸箱 |
| 96XXCONN | 適配器/扭矩扳手套件 |
| 9600FC | 集成的 50 MHz 頻率計數器 |
| 9600FLT | 1GHz 寬偏移相位噪聲濾波器 |
| Y9600 | 機架安裝套件 |
