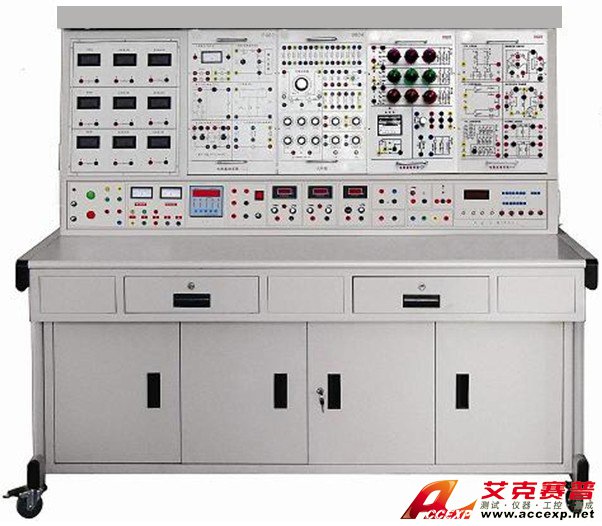

TSI DG-501D 電工電子電力拖動、PLC控制及單片機綜合實驗裝置
一、TSI DG-501D 電工電子電力拖動、PLC控制及單片機綜合實驗裝置特點 ：
1 、 綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。
2 、 適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可。擴展功能或開發新實驗。
3 、 整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。
4 、 一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。
5 、 直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。
二、TSI DG-501D 電工電子電力拖動、PLC控制及單片機綜合實驗裝置功能 ：
1 、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2 、能完成 “ 電工基礎 ” 、 “ 電工學 ” 中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3 、能完成 “ 電路分析 ” 、 “ 電工學 ” 中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4 、能完成 “ 電機控制 ” 、 “ 繼電接觸控制 ” 及 “ 電力拖動 ” 等課程實驗。
5 、能完成模電、數電及 PLC 可編程控制實驗。
6 、 單片機實訓開發系統可完成 51/ 96/8088 等 CPU 的單片機、微機的全部軟、硬件實驗， 適用于《 msc-51 單片機原理與接口》《 mcs-96 單片機原理與接口》《單片機接口技術》《十六位微機原理與接口》等課程實驗。
三、TSI DG-501D 電工電子電力拖動、PLC控制及單片機綜合實驗裝置技術性能 ：
1 、輸入電源：三相四線 ( 或三相五線 ) 380V±10% 50Hz
2 、工作環境：溫度 -10℃ ～ + 40℃ 相對濕度＜ 85%( 25℃ ) 海拔＜ 4000m
3 、外形尺寸： 167×73× 153cm 3
4 、裝置容量：＜ 1.5KVA
四、TSI DG-501D 電工電子電力拖動、PLC控制及單片機綜合實驗裝置基本實驗項目：
（一）電工基本實驗：
| 1 ．基本電工儀表的使用與測量誤差的計算 | 15 ．二階動態電路響應的研究 |
| 2 ．減少儀表測量誤差的方法 | 16 ． R 、 L 、 C 元件阻抗特性的測試 |
| 3 ．線性與非線性電路元件伏安特性的測繪 | 17 ． RC 串、并聯選頻網絡特性測試 |
| 4 ．電位、電壓的測定及電路電位圖的繪制 | 18 ． R 、 L 、 C 串聯諧振電路的研究 |
| 5 ．基爾霍夫定律驗證及故障判斷 | 19 ． 用三表法測量交流電路等效參數 |
| 6 ．疊加定理驗證及故障判斷 | 20 ． 正弦穩態交流電路相量的研究（日光燈功率因數提高實驗） |
| 7 ．電壓源與電流源的等效變換 | 21 ． 互感實驗 |
| 8 ．戴維南定理的驗證 | 22 ． 單相鐵心變壓器特性的測試 |
| 9 ．諾頓定理驗證 | 23 ． 三相交流電路電壓、電流的測量 |
| 10 ．雙口網絡測試 | 24 ． 三相電路功率的測量 |
| 11 ．互易定理驗證 | 25 ． 單相電度表的校驗 |
| 12 ．受控源 VCCS 、 VCVS 、 CCVS 、 CCCS 的實驗研究 | 26 ． 功率因數及相序的測量 |
| 13 ．典型電信號的觀察與測量 | 27 ． 負阻抗變換器及其應用 |
| 14 ． RC 一階電路響應的測試 | 28 ． 回轉器及其應用 |
（二）數字電路實驗項目：
| 1 ．與門電路邏輯功能測試 | 11 ．二 —— 十進制 8421 譯碼器 |
| 2 ．或門電路邏輯功能測試 | 12 ．加法器 |
| 3 ．與非門電路邏輯功能測試 | 13 ．減法器 |
| 4 ．非門電路邏輯功能測試 | 14 ．由集成與非門構成單穩態觸發器 |
| 5 ． CM0S 門電路的測試 | 15 ． T 觸發器實驗 |
| 6 ．基本 RS 觸發器 | 16 ．組合電路的設計之一 —— 編碼轉換 |
| 7 ． JK 觸發器 | 17 ．組合電路的設計之二 —— 顯示電路 |
| 8 ． D 觸發器 | 18 ．同步時序電路的設計 |
| 9 ． 555 時基電路的應用 | 19 ．計算機時序電路的設計 |
| 10 ．二 -—— 十進制計數器 …… 自行設計、開發實驗電路。 | 20 ． CM0S 集成 A/D 、 D/A 轉換電路實驗 |
