TSI 10-91型多媒體智能控制《機械基礎》陳列柜
名稱：教育實驗實訓裝置
品牌：
型號：
簡介：TSI 10-91型多媒體智能控制《機械基礎》陳列柜
申請服務
- 產品介紹

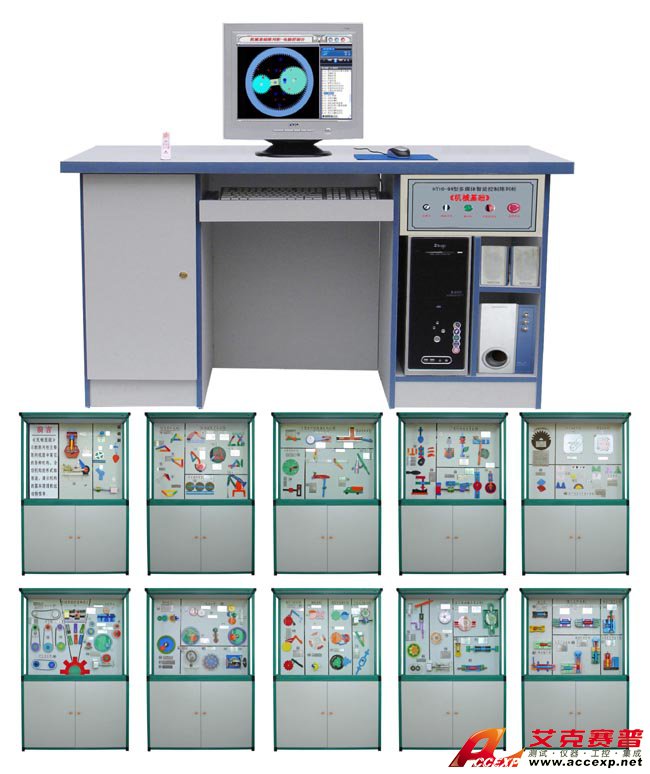

TSI 10-91型多媒體智能控制《機械基礎》陳列柜是根據大中專院校、職業學校的教學大綱設計的機械陳列柜，《機械基礎》電化教學設備。陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。柜內91件模型均采用動畫圖像由PC機電腦控制順序或任選運行每個柜模型動作
TSI 10-91型多媒體智能控制《機械基礎》陳列柜主要特點:
控制臺配置：控制仿真軟件(內含91件動畫)、硬件各一套；P4電腦主機1臺，17寸顯示器1臺.
控制軟件：采用華育陳列柜專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
控制方式：采用鼠標、鍵盤或電腦遙控器。
陳列柜尺寸：1250×430×1780ｍｍ；上下柜整體采用彩色塑鋼制作，堅固耐用
| 陳列柜內容： | ||
| 序號與名稱 | 陳列柜內容 | 演示文稿內容 |
| 第一柜 | 1、內燃機2、蒸汽機3、縫紉機 運動副（球面副、滾動副、凸輪副、轉動副、螺旋副、移動副） | 所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在PC機上演示。同時配合聲音解說，生動形象。 |
| 第二柜 | 4、鉸鏈四桿機構5、雙曲柄機構6、雙搖桿機構A 7、雙搖桿機構B 8、剪刀機9、粉篩機10、攪拌機11、破碎機12、雷達府抑角度裝置13、機車聯動裝置14、起重機 | |
| 第三柜 | 15、曲柄滑塊機構16、偏心輪機構17、自動送料裝置18、雙滑塊機構19、正弦機構曲柄20、搖塊機構21、轉動導桿機構22、抽水機牛頭刨床23、擺動導桿機構24、自翻卸料的擺動滑塊機構 | |
| 第四柜 | 25、盤形凸輪機構26、移動凸輪機構27、內燃機氣閥機構28、搗碎機機構29、送書機構30、圓柱凸輪機構、圓錐凸輪機構31、等徑凸輪32、雙弧槽凸輪 | |
| 第五柜 | 33、平型帶傳動34、三角帶傳動35、圓形帶傳動36、同步齒形帶傳動37、鏈傳動38、滾珠螺旋傳動 、六種螺紋39、齒輪齒條傳動40、正齒輪傳動41、斜齒輪傳動42、圓錐齒輪傳動43、內嚙合齒輪傳動44、蝸輪蝸桿傳動 | |
| 第六柜 | 45、漸開線齒輪各部分名稱、正確嚙合條件46、漸開線的形成47、擺線形成48、漸開線齒輪的基本參數 | |
| 第七柜 | 49、定軸輪系50、周轉輪系51、差動輪系52、行星輪系53、獲得大傳動比54、實驗特定的運動A55、實驗特定的運動B56、三星輪變向機構57、旋輪線58、用于傳動59、運動分解A60、運動分解B61、諧波齒輪減速器62、擺線針輪行星減速器 | |
| 第八柜 | 63、棘輪機構64、雙動式棘輪機構65、雙向式棘輪機構66、槽輪機構67、內嚙合槽輪機構68、球面槽輪機構69、單齒輪式間歇機構70、漸開線不完全齒輪機構71、不等速星輪機構72空間間歇機構73、停歇導桿機構74、齒條式移動間歇機構 | |
| 第九柜 | 75、液壓千斤頂76、轉子泵77、徑向柱塞泵78、徑向雙作用鋼球元件79、軸向柱塞泵80、單作用式葉片泵81、限壓式葉片泵82、空心雙出桿液壓缸83、實心雙出桿液壓缸84、實心單出桿液壓缸85齒輪泵 | 液壓采用二維/三維動畫仿真圖形進行原理功能演示，生動形象地體現了液壓傳動過程。 |
| 第十柜 | 86、單向閥3種87、手動換向閥88、二、三位四通電磁換向閥89、先導式溢流閥、直動式順序閥90、單向行程節流閥91、滑閥式壓力繼電器 |
