TSI D36型機械制圖多媒體三維測繪設計實訓裝置
申請服務
- 產品介紹
一、TSI D36型機械制圖多媒體三維測繪設計實訓裝置概述:

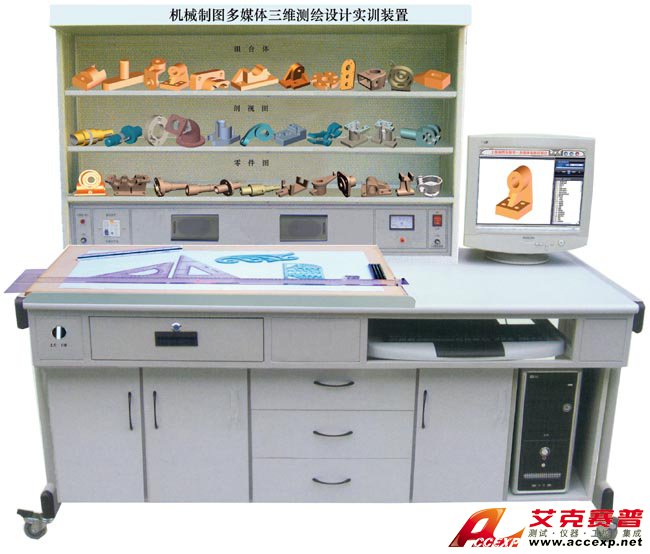

本公司首創研制開發，集設計、測繪、創新于一體的多媒體機械制圖實訓設備，TSI D36型機械制圖多媒體三維測繪設計實訓裝置適用于《技術制圖》、《機械制圖》、《工程制圖》等課程。《機械制圖》是高職高專機械類專業學生必修的一門專業技術基礎課。TSI D36型機械制圖多媒體三維測繪設計實訓裝置是培養學生正確識讀和繪制機械圖樣，增強學生工程基礎能力，實踐性較強的應用型設備。 同時，借助于計算機圖形學技術和多媒體技術，采用機械制圖多媒體軟件用電腦演示三維動態模型，加強直觀性教學，做到教學內容直觀形象，,提高學習興趣、降低學習難度。TSI D36型機械制圖多媒體三維測繪設計實訓裝置還采用繪圖板來畫圖，制圖板的上下升降采用電動控制；實訓裝置采用36件模型供學生使用。
二、TSI D36型機械制圖多媒體三維測繪設計實訓裝置產品特點:
1、實驗臺采用P4電腦一臺
2、利用華育多媒體軟件界面，用三維動畫生動演示模型、使學生實現理論與實際的緊密結合。
3、利用三維動畫文件，指導學生獨立分析模型形狀，培養看圖識圖分析能力。
4、利用實物模型讓學生深入了解模型結構，增加學生設計與分析課程內容，培養學生的創新意識。
三、TSI D36型機械制圖多媒體三維測繪設計實訓裝置的任務:
1、培養繪制工程圖樣的能力。
2、培養閱讀工程圖樣的能力。
3、培養徒手繪畫草圖的能力。
4、培養對三維空間邏輯思維和形象思維能力。
四、TSI D36型機械制圖多媒體三維測繪設計實訓裝置主要技術參數:
1、工作電源：單相220V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-10°-+40℃。
4、整機功耗：＜1KW
5、實驗臺外形尺寸：1600×750×1750mm
五、TSI D36型機械制圖多媒體三維測繪設計實訓裝置配備清單:
五、TSI D36型機械制圖多媒體三維測繪設計實訓裝置配備清單:
| 序號 | 名稱 | 數量 | 備注 |
| 1 | 組合體疊加 | 1件 | 用三維動畫來演示模型，方便學生繪制圖形 |
| 2 | 組合體讀圖方法 | 1件 | |
| 3 | 組合體接頭切割 | 1件 | |
| 4 | 組合體切割 | 1件 | |
| 5 | 組合體線面分析法 | 1件 | |
| 6 | 組合體形體分析法1 | 1件 | |
| 7 | 組合體形體分析法2 | 1件 | |
| 8 | 組合體軸承蓋 | 1件 | |
| 9 | 組合體軸承座 | 1件 | |
| 10 | 蝸輪箱1 | 1件 | |
| 11 | 蝸輪箱2 | 1件 | |
| 12 | 蝸輪箱體 | 1件 | |
| 13 | 閥體 | 1件 | |
| 14 | 夾具體 | 1件 | |
