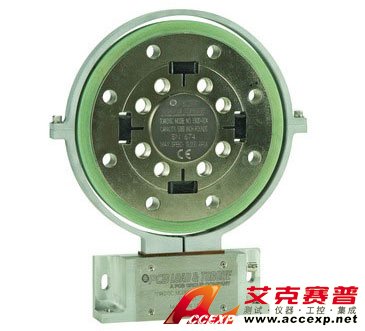

美國PCB 5308D-01A扭矩測試系統TTORKDISC，16位遙測系統，10k in-lb / 833 ft-lb（1.1 kN-m）額定容量，200％靜態過載保護，最大10,000 RPM，鋼合金
美國PCB 5308D-01A扭矩測試系統TTORKDISC參數：
測量范圍：10000英寸磅（1130 Nm）
溫度范圍：+32至+185°F（0至+85°C）
扭轉剛度：33500 kin-lb /弧度（3785 kN-m /弧度）
過載極限：35000英寸磅（3955 Nm）
外殼材料：鋼合金
重量：10磅
|
性能 |
|
測量范圍（滿量程容量） |
10000磅 |
1130 Nm |
|
|
準確性 |
±0.10％FS |
±0.10％FS |
[4] |
|
頻率范圍（-3 dB） |
0至8500 Hz |
0至8500 Hz |
|
|
過濾器類型（高通） |
2極巴特沃思 |
2極巴特沃思 |
[5] [6] |
|
過濾器類型（低通-抗鋸齒） |
8極橢圓 |
8極橢圓 |
|
|
電壓輸出（通道A-交流耦合） |
±10伏 |
±10伏 |
|
|
電壓輸出（通道B-直流耦合） |
±10伏 |
±10伏 |
|
|
增益（通道A） |
1-16分貝 |
1-16分貝 |
|
|
增益（通道B） |
0.3-1.3分貝 |
0.3-1.3分貝 |
|
|
數字輸出 |
QSPI |
QSPI |
[1] |
|
最大負荷（軸向） |
1350磅 |
6.0千牛 |
[2] [3] |
|
最大負載（橫向） |
1650磅 |
7.3千牛 |
[2] [3] |
|
最大力矩 |
5000英寸磅 |
565牛頓米 |
[2] [3] |
|
環境因素 |
|
過載極限（螺栓接頭滑移） |
35000磅 |
3955 Nm |
[7] |
|
過載極限（故障） |
40000磅 |
4519 Nm |
|
|
過載限制（安全） |
30000磅 |
3390 Nm |
|
|
溫度范圍（轉子/定子-工作） |
+32至+185°F |
0至+85°C |
|
|
溫度范圍（轉子補償） |
+70至+170°F |
+21至+77°C |
|
|
溫度范圍（接收器-工作） |
0至+122°F |
-17.7至50°C |
|
|
溫度對輸出的影響（系統-在補償范圍內） |
0.002％FS /°F |
0.0036％FS /°C |
|
|
溫度對零平衡的影響（系統-補償范圍內） |
0.002％FS /°F |
0.0036％FS /°C |
|
|
位置靈敏度（傳感器旋轉180°） |
≤0.1％FS |
≤0.1％FS |
|
|
電的 |
|
所需功率 |
9至18 VDC |
9至18 VDC |
[8] |
|
數字分辨率 |
16位 |
16位 |
|
|
數字采樣率 |
26484個樣本/秒 |
26484個樣本/秒 |
|
|
模擬分辨率（基于±10 V FSO和16位分辨率） |
0.31毫伏 |
0.31毫伏 |
|
|
物理 |
|
最大速度 |
10000轉 |
10000轉 |
|
|
允許的軸向浮動（轉子到定子） |
0.25英寸 |
6.4毫米 |
|
|
允許的徑向浮動（轉子到定子） |
0.25英寸 |
6.4毫米 |
|
|
旋轉慣量（不帶適配器） |
0.24英寸磅/秒2 |
0.027 Nm /秒2 |
|
|
動平衡 |
根據ISO G 2.5 |
根據ISO G 2.5 |
|
|
扭轉剛度 |
33500千磅/弧度 |
3785 kN·m /弧度 |
|
|
扭轉角（在滿量程下） |
0.017° |
0.017° |
|
|
外殼材料（傳感器） |
鋼合金 |
鋼合金 |
|
|
重量（轉子/傳感器） |
10磅 |
10磅 |
|
|
