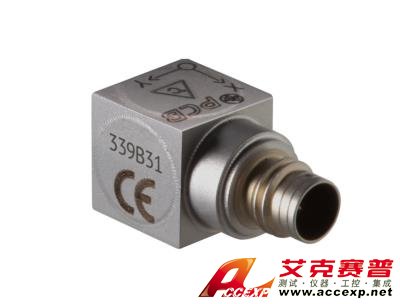

美國PCB 339B31加速度傳感器，UHT-12™Traixial ICP加速度傳感器，10-32螺柱安裝，10 mV / g，LTC
美國PCB 339B31加速度傳感器參數(shù)：
電氣濾波器轉折頻率：> 14 kHz
靈敏度：（±10％）10 mV / g（1.02 mV /（m /s²））
測量范圍：500 g pk（4905 m /s²pk）
頻率范圍：（+/- 10％）1.5至11000 Hz（1.5至11000 Hz）
電氣連接器：1 / 4-28 4針（1 / 4-28 4針）
|
美國PCB 339B31加速度傳感器性能 |
|
靈敏度（±10％） |
10毫伏/克 |
1.02 mV /（m /s²） |
|
|
測量范圍 |
500克包 |
4905 m /s²包 |
|
|
頻率范圍（+/- 5％） |
2至8000 Hz |
2至8000 Hz |
|
|
頻率范圍（+/- 10％） |
1.5至11000 Hz |
1.5至11000 Hz |
|
|
共振頻率 |
≥50kHz |
≥50kHz |
|
|
過濾器類型（單極） |
低通 |
低通 |
|
|
電氣過濾器滾降 |
6 dB /八度 |
6 dB /八度 |
|
|
電氣濾波器轉折頻率 |
> 14 kHz |
> 14 kHz |
|
|
寬帶分辨率 |
.008克rms |
.078 m /s²均方根 |
[1] |
|
非線性 |
≤0.5％ |
≤0.5％ |
|
|
橫向靈敏度 |
≤5％ |
≤5％ |
|
|
環(huán)境因素 |
|
過載極限（沖擊） |
±5000克峰 |
±49050 m /s²包 |
|
|
溫度范圍 |
-65至+356°F |
-54至+180°C |
|
|
溫度響應 |
見圖表％/°F |
見圖表％/°F |
[1] |
|
溫度靈敏度 |
.012％/°F |
.022％/°C |
[1] |
|
電的 |
|
勵磁電壓 |
18至30 VDC |
18至30 VDC |
|
|
恒流勵磁 |
2至20 mA |
2至20 mA |
|
|
輸出阻抗 |
≤400歐姆 |
≤400歐姆 |
|
|
輸出偏置電壓 |
9至14 VDC |
9至14 VDC |
|
|
放電時間常數(shù) |
.3至2秒 |
.3至2秒 |
|
|
建立時間（偏差的10％以內(nèi)） |
<3秒 |
<3秒 |
|
|
頻譜噪聲（1 Hz） |
4800微克/√Hz |
47088（µm / sec 2）/√Hz |
[1] |
|
頻譜噪聲（10 Hz） |
560微克/√Hz |
5494（µm / sec 2）/√Hz |
[1] |
|
頻譜噪聲（100 Hz） |
150微克/√Hz的 |
1472（µm / sec 2）/√Hz |
[1] |
|
頻譜噪聲（1 kHz） |
60微克/√Hz |
589（微米/秒2）/√Hz |
[1] |
|
物理 |
|
感應元件 |
UHT-12™ |
UHT-12™ |
|
|
感應幾何 |
剪力 |
剪力 |
|
|
筑屋材料 |
鈦 |
鈦 |
|
|
封口 |
密閉 |
密閉 |
|
|
尺寸-高度 |
。4進 |
10.2毫米 |
|
|
尺寸-長度 |
。4進 |
10.2毫米 |
|
|
尺寸-寬度 |
。4進 |
10.2毫米 |
|
|
重量 |
.15盎司 |
4.2克 |
[1] |
|
電連接器 |
1 / 4-28 4針 |
1 / 4-28 4針 |
|
|
電氣連接位置 |
側 |
側 |
|
|
安裝 |
螺柱 |
螺柱 |
|
|
安裝螺紋 |
10-32 |
10-32 |
|
|
