福祿克Fluke 8558A八位半數字多用表
名稱：萬用表
品牌：
型號：
簡介：8558A 八位半數字多用表提供5MS/s的高分辨率數字化采樣，適用于實驗室和制造測試環境下的系統自動化。福祿克計量校準新增的高速系統設計和極快的直接數字化采樣能力，對于許多既要求極高速度又要求高準確度的自動化系統，能夠大幅提高效率。在超寬...
申請服務
- 產品介紹
8558A 八位半數字多用表提供5MS/s的高分辨率數字化采樣，適用于實驗室和制造測試環境下的系統自動化。福祿克計量校準新增的高速系統設計和極快的直接數字化采樣能力，對于許多既要求極高速度又要求高準確度的自動化系統，能夠大幅提高效率。在超寬測量范圍內擁有卓越的準確度，擁有超過九項測量功能，提供直觀的用戶界面和彩色屏幕。
8558A與全配版的8588A數字多用表共用同一硬件平臺。該平臺具有通用的直觀用戶界面，帶有易于瀏覽的菜單結構，支持所有配置，以及一組用于自動化環境的SCPI兼容命令集。此外，8588A平臺支持通過GPIB、USB或以太網獲取至少100,000個讀數/秒 @ 4.5位，以及數據存儲器中可容納多達1500萬個讀數。

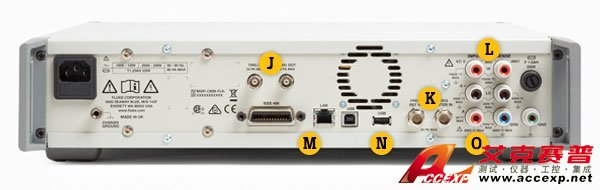

8558A八位半數字多用表 功能標注
A. Visual Connection Management™ (VCM) 可視接線端子提示
有效端子點亮，引導用戶進行正確連接。
B. 容易操作的配置
量程、窗口、輸入阻抗、RMS濾波器及其他測量配置清晰可見。
C. 寬大明亮的全彩色屏幕
直觀的用戶界面和人性化菜單結構，很容易操作配置和查看趨勢曲線、波形、FFT、直方圖和統計數據。
D. 可編程前/后電子開關
避免手動操作，支持通過單條遠程命令立即獲得比率結果。
E. 30 A端子 (僅8588A; 8558A為2 A)
通過單個端子支持極寬的電流量程。
F. 菜單軟鍵
自適應當前有效功能，所以菜單結構非常直觀、易于理解。
G. 多語言選項
可選擇英文、中文、法文、日文、韓文、俄文、西班牙文。
H. 運行/停止觸發
切換連續和自由運行測量狀態。
I. USB 端口
快速、簡便地將數據下載到U盤。
J. 輸入/觸發輸出
精確觸發最大程度提高系統自動化同步。
K. 頻率計數器
支持100 MHz頻率計數器測量，準確度為0.5 μHz/Hz。
L.后面板輸入端子
前面板輸入端子的鏡像，便于連接，支持前/后比率測量。
M. IEEE 488, LAN, USB 接口
標準遠程接口，方便系統集成。
N. USB 端口
快速、簡便地將數據下載到U盤。
O. 2 A 端子
8558A八位半數字多用表主要特性和性能
直流電壓
- 100 mV 至 1000 V, (最大1050V)
- 2.02倍滿量程
- 最高分辨率: 1 nV
- 4.0 μV/V (95 %) 5.7 μV/V (99 %), 1年期準確度
- 0.5 μV/V (95 %) 0.65 μV/V (99 %), 24小時穩定度
- 0 至 10 s 讀數窗口 (200 ns分辨率)
直流電流
- 10 uA 至 2 A
- 2.02倍滿量程
- 最高分辨率: 1 pA
- 9 μA/A (95 %), 12 μA/V (99 %), 1年期準確度
- 0 ns 至 100 s 讀數窗口 (200 ns分辨率)
交流電壓
- 10 mV 至 1000 V, 1 Hz 至 10 MHz, (最大1050 Vrms)
- 2.02倍滿量程Vpp, 1. 2倍滿量程Vrms
- 最高分辨率: 1 nV
- 80 μV/V (95 %), 103 μV/V (99 %), 1年期準確度
交流電流
- 10 uA 至 2 A
- 2.02倍滿量程 Vpp, 1 Hz 至 100 kHz 1.2倍滿量程 Vrms
- 最高分辨率: 1 pA
- 300 μA/A (95 %), 387 μA/V (99 %), 1年期準確度
電阻
- 1Ω 至 10 GΩ (最大20 GΩ)
- 2.02倍滿量程
- 最高分辨率: 10 nΩ
- 10 μΩ/Ω (95 %), 13 μΩ/Ω (99 %), 1年期準確度
- 低電流、高電壓、真歐姆三種模式
數字化電壓
- 100 mV 至 1000 V, (最大1050 V)
- 2.02倍滿量程
- 最高分辨率: 18位
- 5 MS/s采樣率
- 最高20 MHz 帶寬
數字化電流
- 10 μA 至 30 A (僅8588A only; 8558A為2 A)
- 2.02倍滿量程
- 最高分辨率: 18位
- 5 MS/s采樣率
- 最高4 MHz 帶寬
頻率或周期
- 電壓, 最高10 MHz
- 電流, 最高100 kHz
- 頻率, 最高100 MHz on BNC
- 0.5 μHz/Hz, 1年期準確度
電容
- 1 nF 至 100 mF
- 400 μF/F, 1年期準確度
溫度
- PRT 和熱電偶
- 5 mK, 1年期準確度
射頻(RF)功率
- Rhode & Schwarz NRP 系列
- A40B 以及任意其他外部分流器
讀數速度
- 1 讀數 /s @ 8.5位，至存儲器
- 100,000 讀數 /s @ 4.5 位，至存儲器
- 最高500,000 讀數 /s，至易失存儲器，數字化電壓和電流
- 最高500,000 讀數 /s，通過USB以二級制格式傳輸
測量存儲器
- 1500萬個讀數
- 750萬個讀數，帶時間戳
GPIB, USBTMC, 以太網
- 原生SCPI兼容遠程命令
- 8508A和3458A仿真模式
- 完全支持MET/CAL™校準程序庫，F(xiàn)luke 8508A仿真模式
- IVI 驅動
- USB存儲器，方便傳輸.csv格式數據
觸發機制
- 手動觸發
- 外部BNC觸發輸入和觸發輸出
- 內部或電平觸發
- 定時器觸發
- 時間點觸發
- 電源觸發
- 總線觸發
CE和CSA 驗證
以驚人的速度，提供高準確度數據
8588A/8558A高速數字化平臺擁有更短的測試時間，使您能夠提高吞吐量和效率，以及實現更高的投資回報。8588A/8558A以200ns/讀數的速度將數據數字化至存儲器，通過USB、以太網和GPIP以100,000讀數每秒的速度向PC提供4. 5位數據。快速、高分辨率數據捕獲能力為您提供數量和質量都能符合所需的數據信息，從而提高系統效率。
- 0 ns至100 s窗口設置，控制數據捕獲窗口方面擁有極高的靈活度
- 讀數速度：1讀數/s @ 8.5 位至100,000讀數/s @ 4.5位
- 數據從存儲器傳輸至PC：以二進制格式，通過USB時，最高500,000讀數/s；通過以太網和GPIB時為最高200,000讀數/s。
調試和完善您的被測設備
8588A/8558A具有5 MS/s數字化速率，最高20 MHz模擬帶寬，使其成為市場上第一款也是唯一一款能夠以18位分辨率特征化極低電平瞬態信號的儀器。這種能力使其更容易調試設計、發現異常以及針對現實環境完善您的被測設備。
- 幾百nV的電壓靈敏度和幾百pA的電流靈敏度支持您發現極低電平瞬態信號。
- 高達20 MHz的電壓帶寬和4 MHz電流帶寬，可保留被測信號的高帶寬分量。
- 18位SAR逐步比較模/數轉換器，可實現5 MS/s采樣率
- 5 MS/s采樣率(至緩沖器)，能夠捕獲復雜、快速變化波形
- 1500萬讀數存儲器，支持長時間記錄和儲存大量數據，無需頻繁的將數據傳輸?shù)絇C并清空存儲器進行后續記錄
- 圖形化波形顯示，支持實時觀察復雜波形，快速訪問結果和答案，從而提高生產力
快速、可靠、高準確度系統兼容
在嚴格同步的系統中插入一款新儀器，可能會造成額外的編程費用卻仍然不能保證系統兼容性。8588A/8558A的數字化平臺包括常用接口，再加上精確觸發，使其能夠?qū)?shù)據進行數字化并將其傳輸?shù)较到y(tǒng)中的任何位置進行分析，兼容轉換輕松完成，卻有極高的可靠性。
- GPIB、USBTMC、以太網端口支持業界標準的遠程接口選項。
- USB存儲器支持快速、簡便地將數據以.csv格式傳輸?shù)絇C。
- 8508A和3458A仿真模式下的SCPI兼容命令簡化和加速了升級到8588A/8558A的過程。
- 完全支持與Fluke 8508A通信的MET/CAL 校準程序庫
- I V I 驅動支持行業標準，在8588A/8558A上控制DMM
- 觸發機制：外部BNC觸發輸入和觸發輸出、內部或電平觸發、定時器觸發、時間點觸發、電源觸發、總線觸發
-
對于數字化電壓和電流，使用外部BNC觸發時，觸發延遲為100 ns
主要特性與技術指標
8558A 8588A 直流電壓 100 mV – 1000 V 100 mV – 1000 V 交流電壓 10 mV – 1000 V, 1 Hz – 10 MHz 10 mV – 1000 V, 1 Hz – 10 MHz 電阻、低電流、高電壓 1 Ω – 10 GΩ 1 Ω – 10 GΩ 直流電流 10 uA – 2 A 10 uA – 30 A 交流電流 10 uA – 2A, 1 Hz 至 100 kHz 10 uA – 30 A, 1 Hz 至 100 kHz 數字化電壓 100 mV - 1000 V, 5 MS/s, 最高20 MHz帶寬 100 mV - 1000 V, 5 MS/s, 最高20 MHz帶寬 數字化電流 10 uA - 2 A, 5 MS/s,
最高4 MHz帶寬10 uA - 30 A, 5 MS/s, 最高4 MHz帶寬 頻率 (V, I, BNC) 1 Hz至10 MHz, 1 Hz至100 kHz, 10 Hz至100 MHz 1 Hz至10 MHz, 1 Hz至100 kHz, 10 Hz至100 MHz 溫度 PRT / 熱電偶 (外部CJC) PRT / 熱電偶 (外部CJC) 電容 無 1 nF – 100 mF 射頻(RF)功率 無 R&S NRP 系列 外部直流電流和交流電流 無 A40B 分流器及其他分流器 圖形顯示 有 有 Visual Connection Management™ 有 有 可編程前/后輸入開關 有 有 電阻、電壓、電流比率 有* 有 外部10MHz參考時鐘，50 Ω/Hi-Z 有 有 A40B和其他分流器資產管理 無 有 GPIB 488.2, 以太網, USB TMC 有 有 SCPI 命令兼容 有 有 3458A 仿真, 8508A 仿真 有 有 易失存儲器 1500萬 1500萬 電平及其他觸發 有 有 內置FFT 無 有 讀數速率: 5 MS/s 至存儲器, 總線: 100,000讀數/s @4.5位, 1讀數/s @8.5位 有 有 *僅電壓比率
功能 8558A uX/X 讀數 + uX/X 量程 8588A uX/X 讀數 + uX/X 量程 95% 99% 95% 99% 直流電壓 10 V 相對 4.0 + 0.06 5.2 + 0.08 2.7 + 0.05 3.5 + 0.06 絕對 4.1 + 0.06 5.3 + 0.08 2.8 + 0.05 3.6 + 0.06 交流電壓 10 V, 1 kHz 相對 80 + 10 103 + 13 60 + 5 77 + 6.5 絕對 90 + 10 116 + 13 64 + 5 88 + 6.5 電阻 10 kΩ 相對 10 + 0.6 13 + 0.7 7 + 0.5 9 + 0.6 絕對 10.3 + 0.6 13.3 + 0.7 7.2 + 0.5 9.1 + 0.6 直流電流 1 mA 相對 9 + 5 12 + 6 6.5 + 4 8.4 + 5 絕對 9.8 + 5 13 + 6 7.6 + 4 10 + 5 交流電流 1 mA, 1 kHz 相對 300 + 100 387 + 129 250 + 50 323 + 62 絕對 310 + 100 400 + 129 260 + 50 335 + 65 頻率 BNC 1 kHz 相對 N/A N/A 0.5 0.5 溫度 PRT 100Ω，K，S，J，B，R型 相對 ± 5 mK ± 5 mK ± 5 mK ± 5 mK 電容 1 uF 相對 N/A N/A 400 + 100 516 + 129 絕對 N/A N/A 408 + 100 523 + 129 95%和99%置信度1年期相對準確度指標。福祿克計量校準保證技術指標 @ 99%置信區間，k=2.58。對于99%置信區間，乘以 (2.58/2) 。
