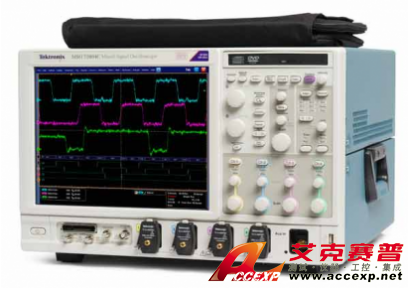

Tektronix DPO71254C 數字及混合信號示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix DPO71254C 數字及混合信號示波器是一款高性能混合信號示波器的領導者， MSO/DPO70000 系列示波器提供優異的信號采集性能和分析功能。通過業內最高的波形捕獲能力發現真實信號，捕獲更多信號細節。工具套件的設計...
申請服務
- 產品介紹
DPO71254C數字示波器是市場上最精確的實時高性能示波器。12.5 GHz的4通道系統帶寬與業內最高的波形捕獲功能相結合，可以發現關鍵信號信息，實現低噪聲、高余量查看能力。通過采用市場上唯一支持高達6.25 Gb/s數據速率的基于硬件的串行碼型觸發技術，可以準確地捕獲信號。DPO71254C示波器提供非常精確的80 ps定時分辨率，提高了系統洞察力。這些功能相結合，提供了市場上最強大、最準確的實時示波器，DPO71254C使您能夠放心地進行最具挑戰性的測量，而這種信心只有泰克示波器才能提供。
數字熒光示波器/ 數字串行分析儀/ 混合信號示波器
DPO71254C主要特點和優點
同時在全部四條通道上實現了
20, 16, 12.5, 8, 6 和4 GHz 多種帶寬型號
高達50 GS/s 的實時采樣率
高達250 M 樣點的記錄長度及MultiView ZoomTM 功能， 快速進行導航
最快的波形捕獲速率，每條通道最高捕獲速率>300,000 wfms/s
最高的帶寬－高達20 GHz，在最新高速串行標準上執行測量
杰出的信號完整性和完美的信噪比－ 觀察波形最真實的表現
業界領先的高采樣率和定時分辨率
在2通道上提供了100 GS/s的采樣率（對12.5、16 和20 GHz 型號）
16 條邏輯通道，為數字和模擬信號調試提供高達80ps 定時 分辨率 (僅MSO70000)
Pinpoint®觸發－ 最大限度地減少采集問題信號所用的時間， 高效調試問題，縮短調試時間
6.25 Gbps 實時串行觸發－ 保證指定NRZ 或8b/10b 碼型第一 次發生時就觸發采集，支持碼型效應隔離診斷
搜索和標記－為感興趣的信號提供波形碼型匹配和軟件觸發
P7500 Tri模式TM 探測系統－完美配套的4 GHz - 20 GHz 信號連接系統
應用支持：高速串行工業標準、射頻信號、電源系統和存儲 器設備－實現標準規定認證、自動化測試和易于使用
P6780和P6717高性能17通道邏輯探頭，具有最高達2.5GHz 的帶寬，為當前的高速數字信號探測提供連接保障( 僅 MSO70000)
DPO71254C應用
設計驗證，包括信號完整性、抖動和定時分析
檢驗、調試、檢定或認證復雜的設計
根據行業標準調試串行數據并進行一致性測試
存儲總線分析
設計原型啟動和開關電源檢驗
考察瞬態現象
復雜系統的生產測試
瞬態信號或寬帶寬RF 信號的頻譜分析
MSO/DPO70000 數字及混合信號示波器圖片型號
| 型號 | 模擬帶寬 | 采樣率 | 記錄長度 | 模擬通道 | 數字通道 |
| DPO70404C | 4 GHz | 25 GS/s | 31.25M 點 - 125M 點 | 4 | - |
| MSO70404C | 4 GHz | 25 GS/s | 62.5M 點 - 125M 點 | 4 | 16 |
| DPO70604C | 6 GHz | 25 GS/s | 31.25M 點 - 125M 點 | 4 | - |
| MSO70604C | 6 GHz | 25 GS/s | 62.5M 點 - 125M 點 | 4 | 16 |
| DPO70804C | 8 GHz | 25 GS/s | 31.25M 點 - 125M 點 | 4 | - |
| MSO70804C | 8 GHz | 25 GS/s | 62.5M 點 - 125M 點 | 4 | 16 |
| DPO71254C | 12.5 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 250M 點 | 4 | - |
| MSO71254C | 12.5 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 250M 點 | 4 | 16 |
| DPO71604C | 16 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 250M 點 | 4 | - |
| DPO72004C | 20 GHz | 50 GS/s - 100 GS/s | 31.25M 點 - 250M 點 | 4 | - |
| MSO71604C | 16 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 250M 點 | 4 | 16 |
| MSO72004C | 20 GHz | 50 GS/s - 100 GS/s | 62.5M 點 - 250M 點 | 4 | 16 |
| DPO72304DX | 23 GHz | 50 GS/s - 100 GS/s | 31.25M point - 1G point | 4 | - |
| MSO72304DX | 23 GHz | 50 GS/s - 100 GS/s | 62.5M point - 1G point | 4 | 16 |
| DPO72504DX | 25 GHz | 50 GS/s - 100 GS/s | 31.25M point - 1G point | 4 | - |
| MSO72504DX | 25 GHz | 50 GS/s - 100 GS/s | 62.5M point - 1G point | 4 | 16 |
| DPO73304DX | 33 GHz | 50 GS/s - 100 GS/s | 31.25M point - 1G point | 4 | - |
| MSO73304DX | 33 GHz | 50 GS/s - 100 GS/s | 62.5M point - 1G point | 4 | 16 |
