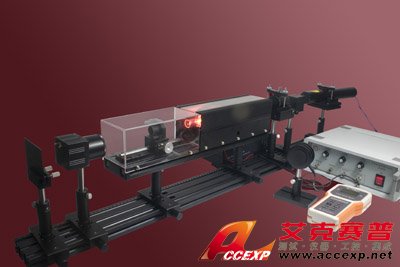

氦氖激光綜合實驗
名稱：光學測試儀器
品牌：
型號：
簡介：氦氖激光綜合實驗用氦氖激光器結構新穎，可以開放展示、與教學知識點結合緊密、功率適中、模式好，特別適合激光原理課程基礎實驗教學。RealLight推出的氦氖激光器實驗在國內獨家配置數字光斑輪廓儀，可以同時觀測縱模和橫模的分布，激光器可連續改變...
- 產品介紹
氦氖激光綜合實驗用氦氖激光器結構新穎，可以開放展示、與教學知識點結合緊密、功率適中、模式好，特別適合激光原理課程基礎實驗教學。RealLight™推出的氦氖激光器實驗在國內獨家配置數字光斑輪廓儀，可以同時觀測縱模和橫模的分布，激光器可連續改變腔型、模式等參數，優良的激光腔鏡調整架極大地降低了氦氖激光器的調整難度。
氦氖激光綜合實驗內容
1、氦氖激光器諧振腔調整實驗；
2、氦氖激光偏振特性測量實驗；
3、氦氖激光正交偏振與模式競爭觀測實驗；
4、激光功率與發散角測量實驗；
5、氦氖激光縱模測量與諧振腔等效腔長測量實驗；
6、激光高斯光束參數測量(束腰位置，高斯光強分布，質心位置，瑞利長度，遠場發散角)實驗；(B型配置）
7、激光橫模變換（單橫模，多橫模）與參數測量實驗；（B型配置）
8、高斯光束變換（準直，擴束，聚焦）與測量實驗；（B型配置）
9、激光諧振腔設計(激光器不同腔長、腔鏡曲率半徑、F參數下的參數測量)。（B型配置）
氦氖激光綜合實驗主要設備參數
1. 光源組件：
氦氖激光器：P＞1.5mW，TEM00，全保護安全高壓插頭，雙開關設計（安全鑰匙、按鍵）符合CE要求；
可變模式氦氖激光器：增益管長270mm，布魯斯特窗，可變腔長。
2. F-P共焦球面掃描干涉儀組件：
精細常數＞120，自由光譜區2.48GHz；鋸齒波發生器線性小于＜10%，鋸齒波電壓范圍0～150V，偏置電壓0～150V可調，頻率0～100Hz可調，探測器帶寬1MHz，一級信號放大。
3. 光斑輪廓儀組件：（B型配置）
分辨率1280×1024，量化深度10bit，像素大小5.2μm×5.2μm，USB2.0接口，光 斑能量分布二維偽彩色顯示，三維立體顯示，一維分布曲線，可計算
光斑直徑、質心位置，USB2.0軟件鎖。
4. 光學組件：
偏振片：Φ25.4mm，K9玻璃窗口,AR@400nm～700nm,消光比＞400:1；
高斯光束變換透鏡：Φ20mm～25.4mm，f=50.8mm～150mm，光潔度III級，AR@400nm～700nm；（B型配置）
衰減片透過率T=0.2～10%；窄帶濾光片：半波寬10nm。（B型配置）
5. 探測器組件：
手持式激光功率計：三波長532/633/650nm，測量范圍：0～300mW，最小分辨率0.01mW；
數字CMOS相機：130萬像素，像素大小5.2μm ×5.2μm ，USB2.0，A/D： 10bit；（B型配置）
6. 機械組件：
精密光學導軌：L×W=1200mm×90mm，配套滑塊、一維移動滑塊、調節支座、支桿；
高精度調節鏡架：穩定性＜2′；
CCD可變衰減光闌：C接口；
二維可調棱鏡支架；
激光管夾持器：二維俯仰可調，最大夾持Φ50mm。
7. 講義及快速安裝指南。
選配設備參數
1、儀器設備防塵罩
外形尺寸：1400mm×360mm×300mm；
觀察窗材料：亞克力透明擋板。
2、數字示波器：帶寬100MHz，采樣頻率1GHz。
3、計算機（基本配置）。
氦氖激光綜合實驗內容
1、氦氖激光器諧振腔調整實驗；
2、氦氖激光偏振特性測量實驗；
3、氦氖激光正交偏振與模式競爭觀測實驗；
4、激光功率與發散角測量實驗；
5、氦氖激光縱模測量與諧振腔等效腔長測量實驗；
6、激光高斯光束參數測量(束腰位置，高斯光強分布，質心位置，瑞利長度，遠場發散角)實驗；(B型配置）
7、激光橫模變換（單橫模，多橫模）與參數測量實驗；（B型配置）
8、高斯光束變換（準直，擴束，聚焦）與測量實驗；（B型配置）
9、激光諧振腔設計(激光器不同腔長、腔鏡曲率半徑、F參數下的參數測量)。（B型配置）
氦氖激光綜合實驗主要設備參數
1. 光源組件：
氦氖激光器：P＞1.5mW，TEM00，全保護安全高壓插頭，雙開關設計（安全鑰匙、按鍵）符合CE要求；
可變模式氦氖激光器：增益管長270mm，布魯斯特窗，可變腔長。
2. F-P共焦球面掃描干涉儀組件：
精細常數＞120，自由光譜區2.48GHz；鋸齒波發生器線性小于＜10%，鋸齒波電壓范圍0～150V，偏置電壓0～150V可調，頻率0～100Hz可調，探測器帶寬1MHz，一級信號放大。
3. 光斑輪廓儀組件：（B型配置）
分辨率1280×1024，量化深度10bit，像素大小5.2μm×5.2μm，USB2.0接口，光 斑能量分布二維偽彩色顯示，三維立體顯示，一維分布曲線，可計算
光斑直徑、質心位置，USB2.0軟件鎖。
4. 光學組件：
偏振片：Φ25.4mm，K9玻璃窗口,AR@400nm～700nm,消光比＞400:1；
高斯光束變換透鏡：Φ20mm～25.4mm，f=50.8mm～150mm，光潔度III級，AR@400nm～700nm；（B型配置）
衰減片透過率T=0.2～10%；窄帶濾光片：半波寬10nm。（B型配置）
5. 探測器組件：
手持式激光功率計：三波長532/633/650nm，測量范圍：0～300mW，最小分辨率0.01mW；
數字CMOS相機：130萬像素，像素大小5.2μm ×5.2μm ，USB2.0，A/D： 10bit；（B型配置）
6. 機械組件：
精密光學導軌：L×W=1200mm×90mm，配套滑塊、一維移動滑塊、調節支座、支桿；
高精度調節鏡架：穩定性＜2′；
CCD可變衰減光闌：C接口；
二維可調棱鏡支架；
激光管夾持器：二維俯仰可調，最大夾持Φ50mm。
7. 講義及快速安裝指南。
選配設備參數
1、儀器設備防塵罩
外形尺寸：1400mm×360mm×300mm；
觀察窗材料：亞克力透明擋板。
2、數字示波器：帶寬100MHz，采樣頻率1GHz。
3、計算機（基本配置）。
