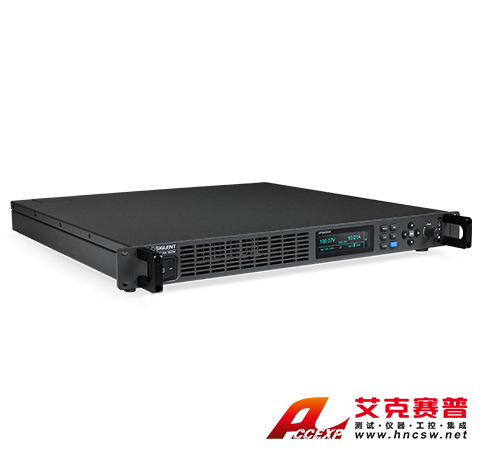

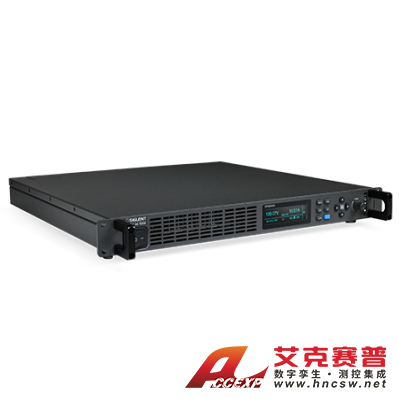

鼎陽SIGLENT SPS6225X 可編程直流開關電源 200V/25A/1500W
名稱：可編程電源
品牌：鼎陽SIGLENT
型號：SPS6225X
簡介：鼎陽SIGLENT SPS6225X 可編程直流開關電源是一款可提供寬范圍單路輸出，限定功率的可編程直流開關電源。該機型具備200V額定輸出電壓，25A電流，1500W的最大輸出功率。用戶可并聯同型號電源5臺來擴展輸出功率，滿足更大電流需求...
申請服務
- 產品介紹
鼎陽SIGLENT SPS6225X 可編程直流開關電源是一款可提供寬范圍單路輸出，限定功率的可編程直流開關電源。該機型具備200V額定輸 出電壓，25A電流，1500W的最大輸出功率。用戶可并聯同型號電源5臺來擴展輸出功率，滿足更大電流需 求的應用場景。 SPS6000X系列可編程直流開關電源配備了3.12英寸高亮度OLED顯示屏，擁有友好的人機交互界面和 優異的性能指標，設置最小分辨率為10mV/10mA。輸出電壓，電流上升速度可調，具有恒壓，恒流兩種輸 出模式，也支持List序列編程模式，同時具備過壓，過流，過功率，過溫全方位保護，可靠性高等特點。標 配LAN/USB通訊接口，模擬控制接口，產品可通過Web網頁進行遠程控制。可廣泛應用于多種要求苛刻的 測試場所，例如電源行業，實驗室通用測試，LED照明行業，汽車電子等多種領域。
特性與優點
-額定電壓：200V；額定電流：25A； 額定輸出功率：1500W
-定功率輸出，滿足電壓，電流寬范圍輸出，高效率開關型電源
-CV，CC 優先模式選擇，更好的保護待測物
-快速輸出響應時間<2.5ms
-電壓，電流上升/下降速率可調
-設置，回讀分辨率 10 mV，10mA
-自帶泄放電路，關機后可將輸出電容中的電量泄放置安全電壓以下
-支持遠端電壓補償Sense功能
-支持本地List功能50步編輯，USB導入List序列文件
-外部模擬量電壓控制，電壓，電流監控輸出
-過電壓、過電流、限功率、過溫保護，安全可靠
-3.12英寸OLED高亮度顯示屏，可擁有170度寬廣的觀察視角
-配置 USB，LAN 標準通信接口，選配 USB-GPIB 模塊
-擁有 44mm 高度（1U）標準機架尺寸的外形
-內嵌了 Web Server，無需安裝驅動軟件和上位機軟件，通過瀏覽器即可對儀器進行遠程控制

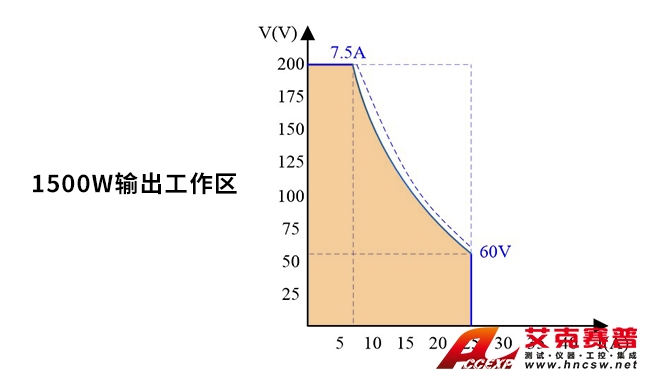

寬范圍輸入輸出
在限定輸出功率條件下，電壓電流量程自動切換，能在一臺電源上實現多種電壓和電流的組合輸出。如右圖所示，兩臺傳統的矩形輸出電源才能實現和電壓電流輸出組合，而一臺即可滿足，并且還可多實現弧線區域的參數輸出。對比傳統的矩形輸出范圍，電源提供了更寬的電壓電流輸出范圍，極大的提高了電源的利用率。

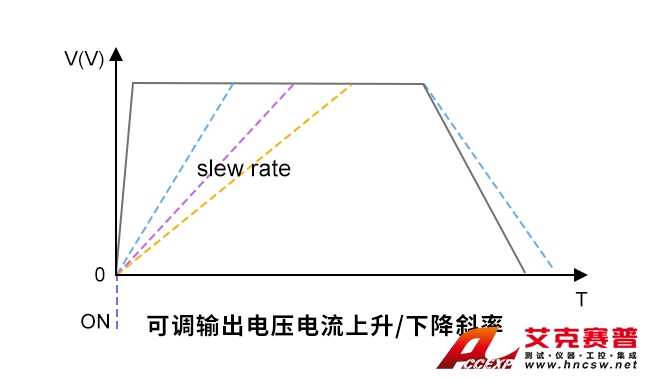

輸出電壓、電流上升/下降斜率可調
SPS6000X 電源支持自定義設置電壓/ 電流的上升/ 下降斜率，可以在電壓/電流變化過程中驗證待測物的性能。電壓的上升下降斜率范圍為0.001~4V/ms，電流的上升下降斜率范圍為0.001~0.5A/ms。此功能在特殊應用場合可有效避免浪涌電流對DUT的破壞，比如像電容器強電流吸收器件的測試。降低浪涌電流對被測負載的危害。

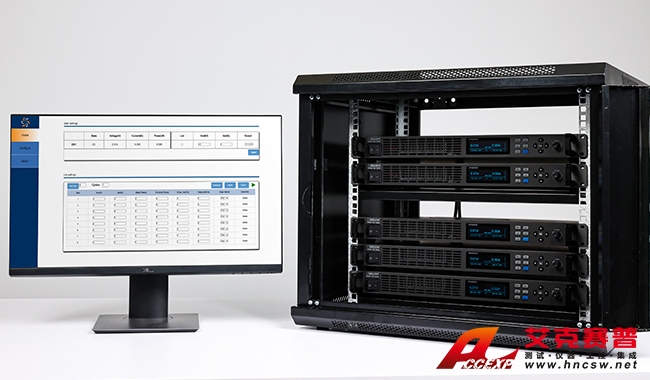

高效便捷的遠程控制
SPS6000X具備USB，LAN通信接口，并可選配USB-GPIB模塊。通過內嵌的Web Server功能，無需安裝繁雜的驅動軟件和上位機軟件即可通過瀏覽器對儀器進行遠程控制，可更方便地滿足高壓、高溫等特殊環境的應用需求。用戶還可將多種類型的文件保存至內外部存儲器中，在需要時進行讀取調用，這都源自于SPS6000X現代化的設計語言，讓電源產品實用性達到新高度。
多重保護功能
CV/CC 優先模式：有效限制了浪涌電流和過沖電壓的發生。
自帶泄放電路：當關閉電源斷開負載時，泄放電路將對輸出濾波電容中的電量泄放掉。如果沒有泄放電路，輸出電容會保持帶電狀態，可能造成危險，泄放電路也可以用來調整電壓下降斜率。
多種策略保護模式：電源的保護功能包括：過流保護(OCP)、過壓保護(OVP)、過溫度保護(OTP)。進入限功率保護(LPP)，系統將啟動限功率模式，最大輸出功率為額定功率的102%左右。
| 技術規格 | ||||||
| 除特殊標明溫度范圍外，本手冊指標均指在25℃±5℃范圍內的保證值。預熱時間30分鐘。 | ||||||
| 型號 | SPS6225X | |||||
| 額定輸出電壓 | 200V | |||||
| 額定輸出電流 | 25A | |||||
| 額定輸出功率 | 1500W | |||||
| 功率比 | 3.33 | |||||
| 恒壓特性 | ||||||
| 電源調整率 | 40mV（恒負載,90 ~ 132Vac 或 176 ~ 265Vac） | |||||
| 負載調整率 | 100mV（從空載到滿載，恒定輸入電壓） | |||||
| 紋波和噪聲 (*1) | ||||||
| p-p | 220mV | |||||
| r.m.s | 39mV | |||||
| 電壓設置精度(*2) | 0.1%±10mV | |||||
| 電壓設置分辨率 | 10mV | |||||
| 電壓回讀精度(*2) | 0.1%±20mV | |||||
| 電壓回讀分辨率 | 10mV | |||||
| 溫度系數 | 30 分鐘預熱后，額定輸出電壓的 100ppm/°C | |||||
| 遠端補償電壓(單線) | 0.6V | |||||
| 上升時間 | 額定輸出電壓的 10% ~ 90%，額定電阻負載。 | |||||
| 額定負載 | 15ms | |||||
| 空載 | 15ms | |||||
| 下降時間 | 額定輸出電壓的 90% ~ 10%，額定電阻負載。 | |||||
| 額定負載 | 15ms | |||||
| 輸出電容 | 1100uF | |||||
| 瞬態響應時間 | 2.5ms(額定輸出功率的 10％瞬變到 90％后，電壓恢復到額定輸出 0.5%以內的時間。) | |||||
| 恒流模式 | ||||||
| 電源調整率 | 40mA（恒負載,90 ~ 132Vac 或 170 ~ 265Vac） | |||||
| 負載調整率 | 40mA（從空載到滿載，恒定輸入電壓） | |||||
| 紋波 r.m.s(*3) | 30mA | |||||
| 電流設定精度 | 0.2%±30mA | |||||
| 電流設定分辨率 | 10mA | |||||
| 電流回讀精度 | 0.2%±40mA | |||||
| 電流回讀分辨率 | 10mA | |||||
| 溫度系數 | 30 分鐘預熱后，額定輸出電流的 200ppm/°C | |||||
| 保護功能 | ||||||
| 輸出過壓保護 (OVP) | ||||||
| 設置范圍 | 20V ~ 220V | |||||
| 設置精度 | ± (額定輸出電壓的 2%) | |||||
| 過流保護 (OCP) | ||||||
| 設置范圍 | 2.5A ~ 25A | |||||
| 設置精度 | ± (額定輸出電流的 2%) | |||||
| 過溫保護 (OTP) | 關閉輸出 | |||||
| AC 輸入欠壓保護 | 關閉輸出 | |||||
| 功率限制 (LPP) | 超功率限制約為額定輸出功率的 102% | |||||
| 上升/下降電壓斜率 ：設置下降電壓斜率。僅 V-I 模式設為 CV 斜率優先時可用。 | ||||||
| 0.001~4V/ms | ||||||
| 上升/下降電流斜率：設置上升電流斜率。僅 V-I 模式設為 CC 斜率優先時可用。 | ||||||
| 0.001~0.5A/ms | ||||||
| 效率 | ||||||
| 100Vac | >85% | |||||
| 200Vac | >86% | |||||
| 并聯能力 | ||||||
| 并聯 | 5 臺 | |||||
| 模擬編程和監測 | ||||||
| 外部電壓控制輸出電壓 | 編程精度: 額定輸出電壓的±0.5% | |||||
| 外部電壓控制輸出電流 | 編程精度: 額定輸出電流的±1% | |||||
| 輸出電壓/電流監視器 | 精度: ±1% | |||||
| 外部關閉輸出控制 Shutdown | 用 LOW（0V~0.5V）或短路關閉輸出 | |||||
| 外部控制輸出開/關 | 使用 LOW（0V~0.5V）或懸空關閉輸出， 使用 HIGH（4.5V~5V）打開輸出。 | |||||
| CV/CC/ERR/ ON/OFF Status | 光電耦合器集電極開路輸出;最大電壓 30V，最大灌電流 8mA。 | |||||
| 輸入特性 | ||||||
| 標稱額定輸入 | AC:100V ~ 240V, 50Hz ~ 60Hz, 單相 | |||||
| 輸入電壓范圍 | AC:90V ~ 265V | |||||
| 輸入電壓范圍 | 47Hz ~ 63Hz | |||||
| 輸入保險絲 (內置) | T30 (6X32mm) | |||||
| 不同功率的最大輸入電流 | ||||||
| 100Vac 輸入 | 18A | |||||
| 200Vac 輸入 | 8.8A | |||||
| 浪涌電流 | <30A | |||||
| 最大輸入功率 | 1850 VA | |||||
| 功率因數 | ||||||
| 100Vac 輸入 | 0.99 | |||||
| 200Vac 輸入 | 0.99 | |||||
| 空載模式下功率損耗 | ≈50W | |||||
| 通信接口 | ||||||
| USB | TypeA: 主, TypeB: 從, 速度: 1.1/2.0 | |||||
| LAN | MAC 地址, Gateway IP 地址, Instrument IP 地址, 子網掩碼 | |||||
| GPIB | 選配: USB-GPIB 適配器 | |||||
| 環境條件 | ||||||
| 操作溫度 | 0?C ~ 50?C | |||||
| 存儲溫度 | -25?C ~ 70?C | |||||
| 操作濕度 | 20% ~ 85% RH; 無結露 | |||||
| 存儲濕度 | 90% RH or less; 無結露 | |||||
| 高度 | 最大 2000m | |||||
| 一般規格 | ||||||
| 重量 (僅主機) | 10kg | |||||
| 尺寸 (WxHxD) | 483mmx44mmx468mm (19 英寸 X 1UX 468) | |||||
| 冷卻 | 內部風扇強制空氣冷卻 | |||||
| 安規標準 | EN60950,EN61326,EN55022 等級 B/Class B | |||||
| 耐壓 | 輸入和底座之間: 2500 VDC 1 分鐘無異常 | |||||
| 輸入和輸出之間: 2500 VDC 1 分鐘無異常 | ||||||
| 輸出和底座之間: 400 Vdc 1 分鐘無異常 | ||||||
| 絕緣電阻 | 輸入和底座之間: 500 Vdc, 大于等于 100MΩ | |||||
| 輸入和輸出之間: 500 Vdc, 大于等于 100MΩ | ||||||
| 輸出和底座之間: 500 Vdc, 大于等于 100MΩ; | ||||||
| *1: 使用探頭在 sense 接線柱正負極處測量，帶寬限制 20MHz； | ||||||
| *2: %output+offset，輸出電壓小于5V時，offset為200mV； | ||||||
| *3: 使用電流探頭測得，帶寬限制1MHz。 | ||||||
