艾克賽普 Chroma 6310A可編程直流電子負載
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 6310A可編程直流電子負載主要應用于多路或單路輸出的AC/DC電源、多路或單路的 DC/DC輸出變換器、充電器及電源類電子元件性能測試，對工程師在設計研發、生產線測試及品保的產品檢測作業上提供快速有效的測試方案。艾...
申請服務
- 產品介紹
艾克賽普 Chroma 6310A可編程直流電子負載主要應用于多路或單路輸出的AC/DC電源、多路或單路的 DC/DC輸出變換器、充電器及電源類電子元件性能測試，對工程師在設計研發、生產線測試及品保的產品檢測作業上提供快速有效的測試方案。艾克賽普 Chroma 6310A可編程直流電子負載采模組化設計，使用者可將選購之不同負載功率的模組放進系統主機框，透過前控制板的鍵盤、RS232、USB與GPIB標準介面來控制。
艾克賽普 Chroma 6310A可編程直流電子負載目前提供8款負載模組，功率從30W到1200W不等；電流可從0.5mA到 240A；電壓量測可從0.5mV到500V。每個模組采隔離與地浮接方式，避免造成短路回路，每一負載模組均具有兩段式電流和電壓量測檔，主 /從介面的設計可同步執行多組電子負載模組拉載的應用，此負載可在定電流、定電壓、定功率與定電阻工作模式下操作。
艾克賽普 Chroma 6310A可編程直流電子負載可模擬各種動態負載狀態，使用者透過編輯負載電壓、負載電流、負載的上升/下降率、電流準位、持續時間等參數來編輯負載波形，測試參數及狀態的儲存功能多達100組，系統可根據自動測試需求，隨時從儀器內的儲存單元EEPROM中呼叫出來使用。
艾克賽普 Chroma 6310A可編程直流電子負載中每一負載模組皆采多段式16-bit高精密電壓電流量測線路，使用者可透過前控制板簡易操作的鍵盤測量及調整在線電壓或模擬短路測試。此外，6310A系列也專為自動化生產線設計可選購配件的遙控器。
艾克賽普 Chroma 6310A可編程直流電子負載具有自我診斷系統設計，可自行維護儀器的日常使用，6310A系列還具有過功率、過電流、過溫度保護及過電壓、正負極反向告警功能，可大幅提高產品可靠性，是工程測試及自動測試系統整合得以信賴的產品。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 6310A可編程直流電子負載的產品特性和功能運用，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司www.kafenchem.com，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。
艾克賽普 Chroma 6310A可編程直流電子負載產品特性：
•可根據測試參數設定規格高/低限制， 30W & 250W，300W，600W，1200W
•電壓操作范圍 : 0 ~ 600V
•與6310具備高度兼容性
•同一機框可達8通道,適合多輸出開關式電源供應器測試
•高達1200W的負載模塊可滿足大電流、大功率應用需求
•可同步執行多組電子負載模塊的應用
•定電流、定電阻、定電壓及定功率操作模式
•動態負載操作頻率可達20kHz
•高速負載電流變化率,負載上升/下降變化率 0.32mA/μs ~ 10A/μs

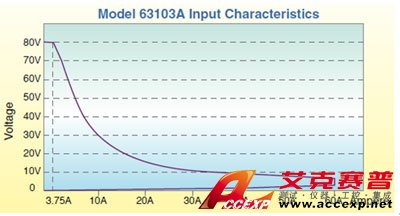

•低輸入阻抗,低電壓時亦具有大電流帶載能力
•可仿真電源負載瞬時反應并實時量測輸出
•使用者可透過前面板編輯100組測試參數及狀態儲存
•可根據測試參數設定規格高/低限制,自動判定測試結果是否有超出設定規格
•數字I/O控制
•多段式16-bit高精密電壓、電流量測線路
•過電流(OCP)測試功能
•遙控測試功能
•短路測試
•開機自我檢測功能
•保護功能 : 過功率、過電流、過溫度保護及過電壓、正負極反向告警
•RS-232、USB(選購)、GPIB(選購)控制接口
艾克賽普 Chroma 6310A可編程直流電子負載功能運用：
負載模擬應用 6310A的負載模組可以在定電流、定電壓、定功率及定電阻的工作模式下操作，因此可以滿足各種不同研發及生產測試應用，例如：將負載模組設定在定電壓模式下，可很容易地模擬電池之充放電測試的應用。

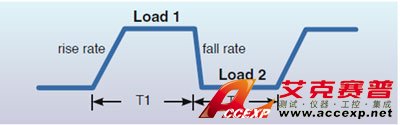

動態負載及控制 6310A提供高速的可編程動態負載特性模擬功能，下圖可說明6310A的可編程參數：
由于負載變化率是可編程的，使得模擬負載暫態變化的要求在實際應用中成為可能。6310A內部波形產生器可產生的最大負載變化率為10A/μs，高速動態負載模擬可達20kHz。
并聯控制 并聯負載模組可提高負載功率以滿足使用者在高功率測試應用方面的需求，使用者可并聯6310A系列二個或以上的模組來達到測試需求，6314A/6312A主控制模組單元都具有標準配備的RS-232控制介面及選配的GPIB、USB控制介面，在自動測試系統的應用環境中，使用者可透過這些控制介面進行數據傳輸，控制負載模組測試。
有效的量測 每個6310A系列的負載模組都具備16位元精密A/D轉換器，量測電壓精準度可達0.025%+(0.025%x滿刻度)，因機器內部有內建負載電流檢測返饋回路，使得量測電流精準度可達0.05%+(0.05%x滿刻度)。

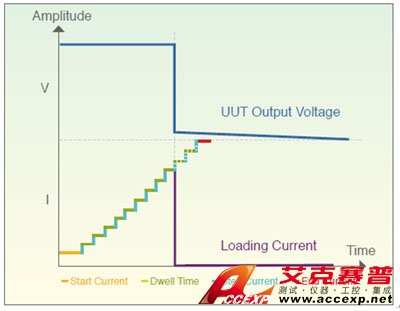

自動快速的過電流保護(OCP)測試 使用者可在外框上選擇欲進行OCP測試的通道，透過內建OCP程式設定初始電流、截止電流、步階電流及每一階電流的持續時間等參數進行測試，6310A系列可自動擷取OCP點，藉由這項自動快速的功能，使用者可于設計驗證與生產線系統上節省許多驗證時間。

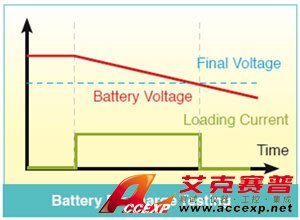

時間量測功能 6310A系列包含獨特的時間量測功能設計，量測范圍為1毫秒 ~ 86,400秒。此精準的時間量測特性可應用在電池放電測試與其他相似應用上。
數位I /O控制 數位I/O控制介面在自動測試系統的應用環境中，可藉由I/O信號進行簡易操作與判定。例如：透過I/O信號可啟動負載、啟動OCP測試、啟動時序測試、取得負載狀態信號等。
