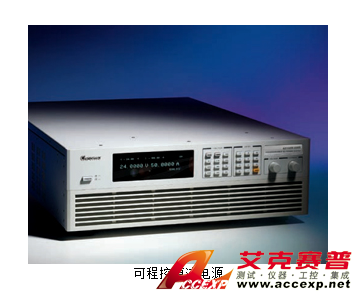

艾克賽普 Chroma 62150H-600S 可程控直流電源 (具有太陽能電池陣
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 62150H-600S 可程控直流電源提供最高可模擬太陽電池陣列的開 路電壓(Voc)達1000V及短路電流(Isc)達25A于3U 高電源模組，且具有響應快速之設計以模擬太陽 電池的輸出I-V曲線，此可應用于光伏逆...
申請服務
- 產品介紹
艾克賽普 Chroma 62150H-600S 可程控直流電源提供最高可模擬太陽電池陣列的開 路電壓(Voc)達1000V及短路電流(Isc)達25A于3U 高電源模組，且具有響應快速之設計以模擬太陽 電池的輸出I-V曲線，此可應用于光伏逆變器、微 逆變器及太陽能充電器的最大功率追蹤(MPPT)效 能測試。
艾克賽普 Chroma 62150H-600S 可程控直流電源具有高速100kHz的數字化資料擷 取連續量測線路及數位濾波機制，及高速25kHz 的D/A控制，此可精準地模擬I-V曲線，并且可響 應光伏逆變器的拉載市電漣波效應于I-V曲線模 擬時，單機內建EN50530 & Sandia太陽電池數學 模型，使用者可簡單地于單機前面板設定太陽電 池I-V特性(Voc/Isc/Vmp/Imp)后輸出一模擬太陽電 池陣列I-V曲線予光伏逆變器測試其靜態MPPT效 能。另外實際太陽電池(Solar Array)陣列會因天候如 照度、溫度、云遮或下雨而影響輸出I-V曲線， 此62000H-S系列單機可讓使用者儲存100條I-V曲 線，且可設定每條曲線欲執行輸出時間，此可讓 使用者測試光伏逆變器于不同地區下天候條件的 長時間最大功率追蹤效能。
艾克賽普 Chroma 62150H-600S 可程控直流電源具備16bit高解析度的數位控制及 精準的電壓及電流量測機制，并搭配圖形化操作 軟體(Softpanel)，此可即時地測試及顯示光伏逆 變器的最大功率追蹤狀況，且測試MPPT EFF%讀 值，另外使用者可選擇欲儲存的量測讀值于軟體 上。大功率太陽電池陣列模擬需求于商業用及發電 站用光伏逆變器測試時，使用者可簡單地并聯 方式連接二臺或多臺電源模組以達到1.5MW。 艾克賽普 Chroma 62150H-600S 可程控直流電源供應器具有主/從并聯控制模 式達10臺150kW輸出，使并聯操作模式快速又簡 易，在此模式中，使用者只需透過前面板或遠端 數位控制主(Master unit)單機，系統會自動將設 定數值下載資料到從屬(Slave unit)單機，具有高 速同步訊號控制處理，且系統具有自動均流控 制。
艾克賽普 Chroma 62150H-600S 可程控直流電源供應器操作非常簡 單，從前面板按鍵或遠端控制器經由標準的 USB/RS232/RS485/APG控制介面與選購的GPIB& Ethernet控制介面。其具有3U精巧尺寸，可毫無 困難的以標準機架堆迭于機臺上。以下是長沙艾克塞普儀器設備有限公司為您介紹艾克賽普 Chroma 62150H-600S 可程控直流電源的產品特性和功能應用，如有疑問或者需要相關資料，請聯系長沙艾克賽普儀器設備有限公司www.kafenchem.com，可提供樣機和相關工程師上門演示溝通，聯系電話：0731-84284278 84284378。
艾克賽普 Chroma 62150H-600S 可程控直流電源產品特性：
•電壓輸出范圍: 0 ~150V / 600V / 1000V
•3U/15kW高功率密度模塊可簡易主/從并聯達1.5MW
•太陽能電池陣列仿真 I-V 功能(內建EN50530 & Sandia之I-V曲線數學式)
•可模擬多種太陽能電池的輸出特性(Fill Factor)
•可仿真不同溫度及照度下的I-V曲線
•具有非常小的Leakage Current(<3mA)
•精準的電壓及電流量測
•可仿真太陽能面板屏蔽下 I-V 曲線
•具有100條I-V曲線自動編程控制
•可測試Static & Dynamic MPPT效能
•可模擬各地區實際天候(天/月/年)I-V曲線
•具有數據記錄于Softpanel
•標準的USB / RS232 / RS485控制接口
•可選購GPIB / Ethernet 控制接口
•實時的最大功率追蹤狀態顯示于Softpanel
•具有圖形化操作軟件Softpanel
•具EN50530, Sandia, CGC/GF004動態MPPT測試程序及報表生成功能
艾克賽普 Chroma 62150H-600S 可程控直流電源功能應用：

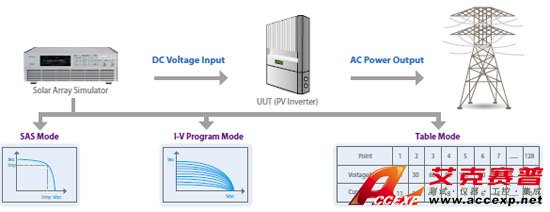

艾克賽普 Chroma 62150H-600S 可程控直流電源太陽電池陣列模擬I -V曲線電源
型號62000H-S系列具有響應快、可控制、重復性、高穩定性及精準性的模擬I-V曲線直流電源，于單機內建EN50530 & Sandia的SAS模型可簡單且方 便設定Voc、Isc、Vmp及Imp等參數后產生一I-V曲線輸出，另外具有I-V Program功能可儲存100條不同照度及溫度下的I-V曲線于記憶體內，并且可 以設定每一條I-V曲線執行時間(1-15,000S)，此外也提供一Table模式允許使用者透過數位介面存入128~4096點的V&I 陣列功能，可讓使用者編輯任 何遮罩的I-V曲線，以上非常適合驗證光伏逆變器(PV Inverter)如下性能:
- 設計&驗證光伏逆變器的最大功率追蹤線路及演算機制
- 驗證逆變器可允許的操作輸入電壓上&下限
- 驗證逆變器的最大功率點可允許的操作輸入電壓上&下限
- 驗證逆變器的靜態最大功率追蹤效率
- 量測及驗證逆變器的Overall E‑% & Conversion E‑% *
- 驗證逆變器于動態曲線變化的最大功率追蹤效能 (內建EN50530, Sandia, CGC/GF004, NB/T 32004 法規測試)
- 驗證逆變器于早晨至黃昏變化下的最大功率追蹤效能
- 驗證逆變器的最大功率追蹤機制于太陽電池被云或樹遮罩下的I-V曲線
-
模擬實際環境溫度下的I-V曲線搭配燒機房做逆變器崩應測試
*需搭配額外功率分析儀做量測。

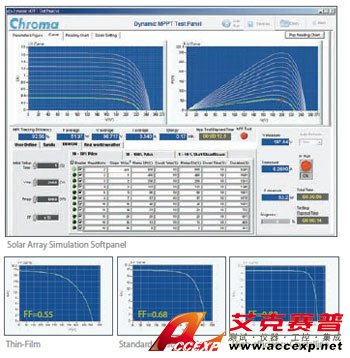

艾克賽普 Chroma 62150H-600S 可程控直流電源太陽電池陣列模擬電腦圖形化操作介面(SOFTPANEL )
型號62000H-S提供一絕佳的虛擬儀控面板透過數位介面(USB/GPIB/Ethernet/RS232)控制控制于PC端，使用者可非常容易地使用此Softpanel軟體編輯I-V曲線后下載至單機內記憶體(1-100)，并且可即時輸出&量測顯示光伏逆變器的最大功率追蹤狀況及讀值記錄。
艾克賽普 Chroma 62150H-600S 可程控直流電源模擬多種太陽電池的輸出特性(FILL FACTOR )
光伏逆變器工作目的為將太陽電池可輸出之最大功率 (直流)轉換至市電(交流)，而太陽電池又會依實際照度及溫度大小而改變輸出I-V曲線，此時光伏逆變器需內建一最大功率追蹤(MPPT)機制于機器內，此可即時地追蹤太陽電池最大輸出功率饋入電網或電池內儲存以建立最佳效能的光伏發電系統。MPPT追蹤效能將是光伏逆變器非常重要的指標規格，此Softpanel 具有可編輯多種太陽電池( Thin-f i lm、S t anda rd Crystalline、Multi-crystalline and High-efficiency Crystalline)的I-V輸出特性Fill Factor*，此可讓使用者方便設計&驗證太陽逆變器的最大功率追蹤線路、演算機制及追蹤準確度。
*Fill Factor = (Imp*Vmp)/(Isc*Voc)

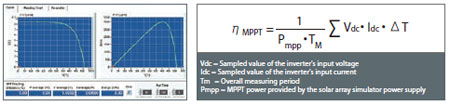

艾克賽普 Chroma 62150H-600S 可程控直流電源靜態最大功率點追蹤效能測試(STATIC MPPT EFFICIENCY TESTING )
使用者可藉由此圖形化虛擬儀控面板軟體內的I-V曲線編輯功能:Table模式& SAS模式去編輯欲模擬的I-V曲線后下載至62000H-S系列單機記憶體 (1-100)內，當使用者編輯完成太陽電池陣列I-V曲線后，可呼叫欲測試的I-V 曲線于此畫面后，驗證光伏逆變器的最大功率點追蹤機制(MPPT)效能， 并即時將追蹤過程顯示于此畫面。另外此功能可讓使用者設定MPPT Efficiency測試維持時間，建議每一點測試時間為60s-600s為最佳MPPT EFF%效 能分析。
艾克賽普 Chroma 62150H-600S 可程控直流電源動態最大功率點追蹤效能測試 (‑DYNAMIC MPPT EFFICIENCY TESTING )
因動態最大功率點追蹤效能也會影響逆變器對光伏發電系統所發電能的有效利用及長期投資效益，因 此法規EN50530 & Sandia & CGC /GF004訂定一標準動態最大功率點跟蹤效能測試程序，此可讓逆變器設 計廠家對于最大功率點追蹤演算效能得到一測試及提升。使用者可藉由SoftPanel內建EN50530 & Sandia & CGC/GF004的Dynamic MPPT測試程序選取欲測試項目，此可簡單地測試逆變器于研發及品保階段， 當測試執行過程中可即時地計算Energy及MPPT EFF%，并且可將測試追蹤過程的讀值記錄下。
艾克賽普 Chroma 62150H-600S 可程控直流電源遮罩I V曲線模擬 ‑(SHADOW I V CURVE SIMULATION )
具有簡易方便的遮罩曲線模擬及遮罩曲線動態變化模擬于軟體 (如右圖)， 使用者可從資料庫內選擇PV Module型號或自行建立PV module參數后存， 然后可設定電池板串聯及并聯數量后組成一PV Array陣列，接續使用者可 設定PV Module的照度、溫度參數及動態遮罩變化移動方向及時間，此可 模擬云遮變化或其它如樹木或建筑物遮罩下的Shadow I-V曲線模擬，每條 I-V曲線為最多4096點的電壓及電流組成。
艾克賽普 Chroma 62150H-600S 可程控直流電源驗證逆變器的轉換效率‑ (CONVERSION EFFICIENCY ) *

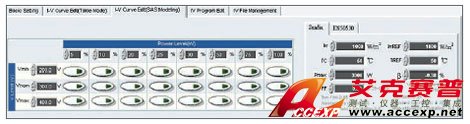

于此Softpanel內建一Sandia及EN50530的Photovoltaic I-V Curve Model，此可方便使用者只需輸入欲測試PV Inverter的最大輸入功率值(Pmax)、 Fill Factor、Vmin、Vnom及Vmax值，然后使用者可直接按要測試的最大功率百分比值(5%、10%、20%、25%、30%、50%、75%、100%)，此Softpanel可自動地產生此測試的太陽電池I-V曲線，接著直接按下載至單機后開始模擬此I-V曲線予PV Inverter測試Conversion Efficiency。
*需搭配額外功率分析儀做量測
艾克賽普 Chroma 62150H-600S 可程控直流電源模擬實際天候的I V曲線變化測試 (‑REAL WORLD WEATHER SIMULATION )
此功能可讓使用者外部輸入天候資料(如溫度及照度)藉由Excel檔案至SoftPanel內，以模擬清晨至黃昏的太陽電池陣列受到天候影響，如日照、溫度、云遮、下雨...，并且可設定每條I-V曲線執行間隔時間解析度1 秒，可方便使用者模擬真實環境下不同地區的天候變化狀況，以測試光伏逆變器動態MPPT效能。

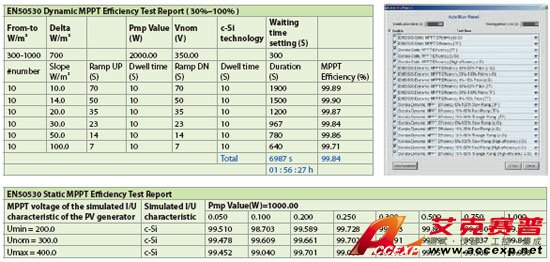

艾克賽普 Chroma 62150H-600S 可程控直流電源自動程序靜態&動態MPPT效能測試‑(AUTO RUN TESTING )
為方便研發&品保單位可快速驗證光伏逆變器之靜態&動態最大功率點追蹤效能測試，使用者可編輯欲測試的逆變器參數Vmin、Vnom、 Vmax、Pmax、Stabilization time &Testing period time后選取欲測試EN50530 &Sandia項目，即可自動執行已經規劃完成的EN50530 & Sandia Lab內 Static及Dynamic MPPT測，當測項結束后自動生成報表于Excel表格內。
艾克賽普 Chroma 62150H-600S 可程控直流電源報表記錄功能 (‑REPORT FUNCTION )
此軟體將提供測試資料記錄功能，可讓使用者編輯欲記錄的量測參數，如電壓、電流、功率、瓦時及MPPT效率，另外可編輯欲記錄的取樣時間間隔(1 - 10,000s)及總時間長度，此資料將方便于分析驗證光伏逆變器。
艾克賽普 Chroma 62150H-600S 可程控直流電源主/從智能并聯操作模式可達150KW
當需要高功率I-V模擬電源于商業及發電站用光伏逆變器測試時，一般以并聯方式連接二臺或多臺電源供應器。此62000H-S系列電源供應器具有主 /從智能并聯控制模式達10臺150kW，使并聯操作模式快速又簡易如同一單機(Stand-Alone)。在此模式中，主單機(Master)設定數值自動下載資料到 從屬(Slave)單機，且具有高速同步訊號控制處理及系統自動均流控制。

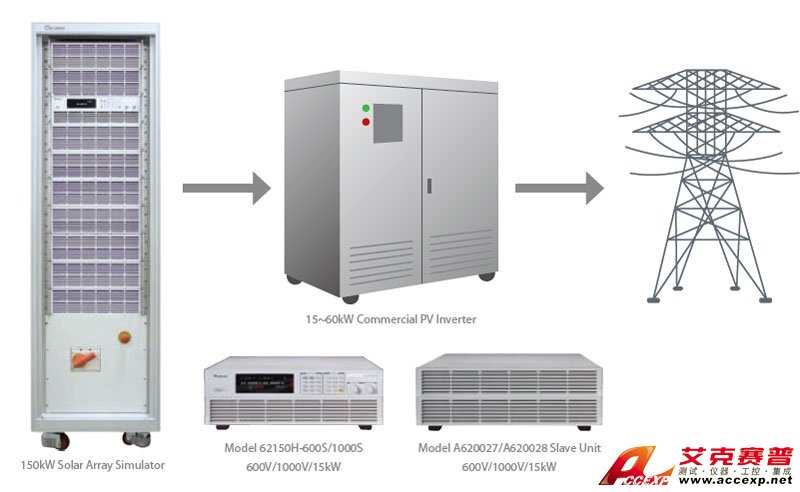

艾克賽普 Chroma 62150H-600S 可程控直流電源客制大功率電源1500KW方案

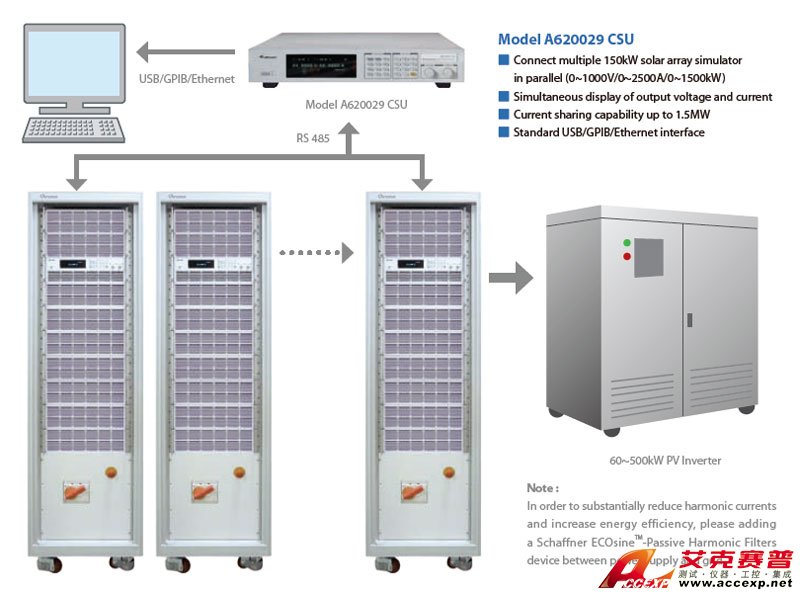

艾克賽普 Chroma 62150H-600S 可程控直流電源A620029 并聯用控制及監督系統單元
- A620029并聯用控制及監督系統單元
- 可控制多臺150kW于并聯操作(最大達1000V/2500A/1500kW)
- 可同時量測并聯輸出總電流/電壓
- 具并聯電流均流能力(最大達1.5MW)
- 標準的USB/GPIB/Ethernet介面
注 : 建議于電源輸入市電配電端安裝Schaffner ECOsineTM- Passive Harmonic Filters裝置，以降低電流諧波干擾及提高能源效能。
