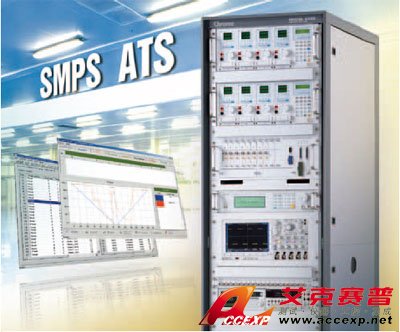

艾克賽普 Chroma 8000 電源供應器自動測試系統
名稱：其他儀器與工具
品牌：
型號：
簡介：艾克賽普 Chroma 8000 電源供應器自動測試系統，是最佳且最合適各種電源供應器的自動測試系統，提供眾多變化的硬體選擇，如可程控交流/直流電源供應器、電子負載、數位電表、示波器、時序/雜訊分析儀和短路及過電壓保護測試器。結合開放式軟體...
申請服務
- 產品介紹
綜合測試項目
Chroma 8000 電源供應器自動測試系統配備一系列標準測試項目，可滿足了大部份工業標準電源供應器的測試。有別于傳統自動測試設備軟體，使用者不需要有程式語言背景，只需要在8000現有的測試項目上定義測試條件及測試規格。
綜合測試項目涵蓋了七類電源供應器測試要求，輸出效能(OUTPUT PERFORMANCES) 檢測待測物的一般性能，輸入特性(INPUT CHARACTERISTICS)檢測電源供應器的輸入?yún)?shù)，穩定度測試(REGULATION)檢測待測物在輸入電源和負載變化時的穩定性，時序及暫態特性(TIMING AND TRANSIENT)測量開/關機時的瞬時狀態及各事件的時間，保護測試(PROTECTION TESTS)觸發電源供應器的保護電路，特殊測試(SPECIAL TESTS)和特殊功能(SPECIAL FEATURE)提供了測試電源供應器的特殊功能與方法。
|
輸出效能
輸入特性 |
穩定度測試
時序及暫態測試
保護測試 |
特殊測試
特殊功能
|
*這些測試項目需要由使用者根據不同樣式的待測物來自行編寫

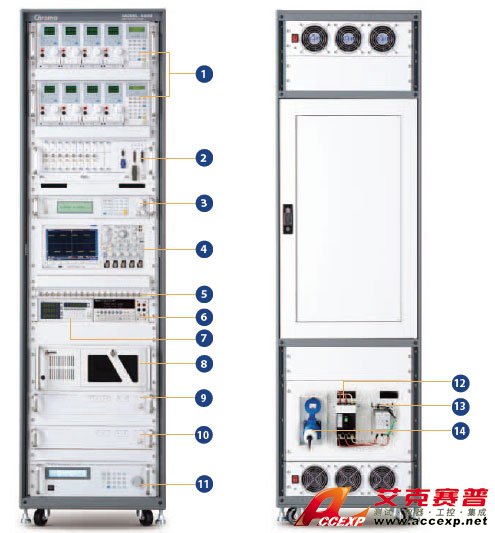

高性能硬體設備
1.直流電子負載：Model 6310A/6330A/63200/63600系列
2.時序/雜訊分析儀：Model 6011/80611
3.直流電源供應器：Model 62000H/62000P系列
4.數位儲存示波器：TDS-3000/TDS-5000/TDS-7000系列；可根據需求支援其他型號或品牌
5.多工開關器：A800043
6.數位電表：Chroma 12061；Agilent-34401A；可根據需求支援其他型號或品牌
7.功率分析儀：Model 6630/6632功率分析儀；Model 66200系列數位式功率表
8.系統控制器：工業電腦
9.短路及過電壓保護測試器：Model 6012/80612
10.電源控制器：Model 6013/80613
11.交流電源供應器：Model 6400/6500/61500/61600/61700系列
12.無熔絲開關：30A/60A
13.EMI濾波器：30A
14.系統電源線：單相三線 30A，60A
*可依需求支援其他設備

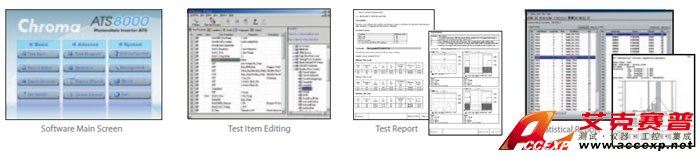

自動測試系統軟體平臺
Chroma 8000測試系統的軟體平臺PowerPro III，為使用者提供了一個適合于廣泛應用的開放式軟體架構，PowerPro III工作于Windows 98/2000/XP以上作業環境，為其提供了必要的周邊支持。
Chroma 8000 應用:
通訊電源測試
通訊電源自動測試系統
針對高頻開關整流器或通信用電源測試的需要，外加了其他特殊儀器 :
射頻電壓計 : 具備了高輸入阻抗量測，極佳的穩定性與極低的雜訊，用來量測高頻開關整流器在不同頻率下的寬頻雜訊。
傳輸損耗測量裝置 : 具備了測試音頻等及數據線路與金屬數位線路，用來量測高頻開關整流器輸出電壓的噪聲與雜訊。

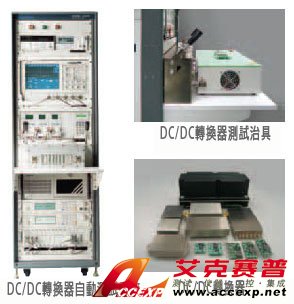

DC/DC轉換器測試
軟體 : 特別開發優化DC/DC轉換器專用的測試項目，大幅提高了測試速度。
硬體 : 測試治具盒連接平臺(Receiver)，可快速且簡易地從連接平臺換上不同的治具盒，以節省生
產線換線時間，降低生產成本。
光伏逆變器測試
光伏逆變器自動測試系統
Chroma 8000自動測試系統配備了優化的標準測試項目，針對光伏逆變器，符合IEEE1547, 1547.1,
UL1741，中國國標GB/T 19939,CGC/GF004的電氣初步測試要求。使用者只需要確定測試條件和規
格，即可以用標準的項目進行測試。 (More Details)
電動汽車電力電子測試
-

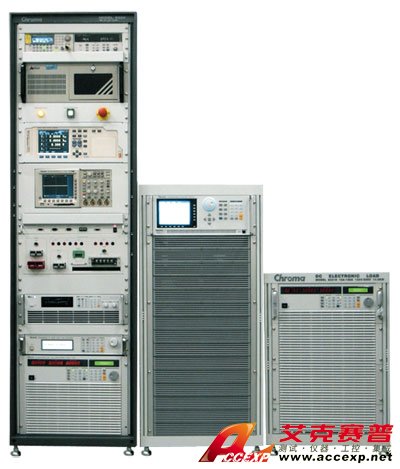

電動車車載充電器及DC-DC轉換器自動測試系統
針對電動車車載充電器及DC-DC轉換器的待測物特性撘配整合式接線面板及專屬測試項目，包含基本電氣特性及通訊協定測試項目，以大幅縮短測試時間。 (More Details)
-

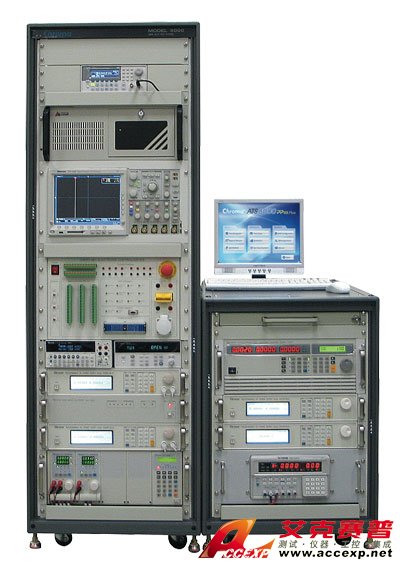

HCU/DC-DC轉換器自動測試系統
以Chroma 8000 ATS為基礎的客制化系統，專門針對電動車的混合控制器及DC-DC轉換器測試進行驗證。 (More Details)
-
EVSE自動測試系統
以Chroma 8000 ATS為基礎的客制化系統，專門針對交流充電樁（EVSE）進行驗證，并依法規SAE-J1772要求撰寫相關測試項目，以利使用者操作。 (More Details)
