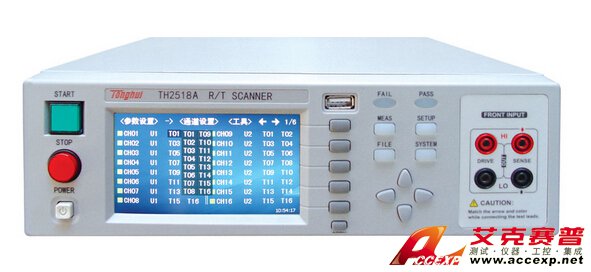

同惠 TH2518 直流電阻掃描儀
名稱：接地電阻測試儀
品牌：
型號：
簡介：同惠 TH2518 直流電阻掃描儀開創同步多通道測試的先河!模擬測試掃描單元采用同步插卡式的設計理念，同惠 TH2518 直流電阻掃描儀可支持的插卡板測試單元可達6個，且在插卡板之間實現同步測量，大大提高掃描測量速度。每塊測量板內包含16個...
申請服務
- 產品介紹
同惠 TH2518 直流電阻掃描儀開創同步多通道測試的先河!模擬測試掃描單元采用同步插卡式的設計理念，同惠 TH2518 直流電阻掃描儀可支持的插卡板測試單元可達6個，且在插卡板之間實現同步測量，大大提高掃描測量速度。每塊測量板內包含16個測試端，測試端的組合支持用戶可自由編程，最高可配置高達96路電阻/溫度掃描測量通道，每通道測量可單獨設計分選比較邊界以及輸出比較分選信號。同惠 TH2518 直流電阻掃描儀溫度測量的采樣方式可配置為PT500鉑電阻、PT100鉑電阻、模擬電壓輸入三種方式以適用不同的應用場合。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2518 直流電阻掃描儀的技術參數，如有疑問，請聯系長沙艾克塞普儀器儀表公司www.kafenchem.com，聯系電話：0731-84284278 84284378。
同惠 TH2518 直流電阻掃描儀的技術參數：
| 型 號 | TH2518 |
| 測量參數 | 直流電阻、溫度 |
| 電阻測試范圍 | 10μΩ－200kΩ |
| 電阻基本測試精度 | 0.05% |
| 電阻量程 | 自動和手動(200mΩ,2Ω,20Ω,200Ω,2kΩ,20kΩ,200kΩ) |
| 溫度傳感器類型 | PT500鉑電阻、PT100鉑電阻、模擬電壓輸入 |
| 溫度測試范圍 | PT100, PT500：-10℃--99.9℃ |
| Analog：0V—2V | |
| 溫度測試精度 | PT100, PT500：0.3%*測量值 ±0.5℃ |
| Analog：±1%Rd ± 3mV | |
| 測量模式 | 單機、掃描 |
| 每路測試參數 | 電阻、溫度（可編程） |
| 掃描路數 | 16路/卡，最多可插6卡及96路，卡內通道為掃描測試，測試卡之間為同步測試 |
| 測試通道的測試端選擇 | 通道間任意配置（可編程） |
| 測試電流 | ≤100mA |
| 單板測量速度 | 100次/秒、40次/秒、2次/秒 |
| 6板等效測試速度 | 600次/秒、240次/秒、12次/秒 |
| 溫度補償 | √ |
| 顯示器 | 真彩4.3寸LCD顯示 |
| 顯示結果 | 同時顯示16路測試結果，支持翻頁 |
| 短路清0校正 | 對所有通道支持全量程內短路清零 |
| 比較器 | 各測試通道單獨設置比較邊界 |
| 極限模式 | ABSDev、ABS、% |
| 觸發方式 | 自動觸發、手動觸發、總線觸發、Handler觸發、腳踏開關觸發 |
| 接口 | LAN、USB DEVICE、USB HOST、RS232C、Handler 、腳踏開關 |
| 測試端 | 四端測試 |
| 電源要求 | 電壓：90-125V，190-250V頻率：50Hz、60Hz功率：最大30VA |
同惠 TH2518 直流電阻掃描儀的性能特點：
■ 最多可達96路電阻/溫度掃描測試
■ 掃描測試通路采用的測試端可編程
■ 多個測試單元同步進行測量（最多可達6個單元）
■ 兼容掃描和單機兩種測量模式
■ 每個測試單元可自由插拔
■ 溫度測量可支持PT100、PT500、模擬電壓三種溫度采樣方式
■ 最高電阻精度： 0.05%
■ 溫度基本精度： 0.2℃
■ 電阻最小分辨率： 10uΩ
■ 最高測試速度可達600次/秒
■ 單機和掃描模式均支持電阻和溫度測量
■ 帶四線電阻式觸摸功能的24位色4.3英寸彩色液晶屏，顯示分辨率為480×272
■ 溫度補償功能(TC)
■ 可輸出通道級、板級、整機級的比較分選結果（超限，合格以及訊響）
■ 30組儀器參數文件可供存儲和加載
■ 屏幕信息存儲于U盤
■ 數據保存功能方便測量結果的實時保存
■ 可通過USB HOST自動升級儀器操作軟件
■ 中英文可選操作界面
■ 靈活方便的文件操作系統
■ Handler接口用于實現聯機操作
■ RS232、USB HOST 、USB Device、LAN，可方便與PC進行數據通訊以及對儀器的遠程控制
