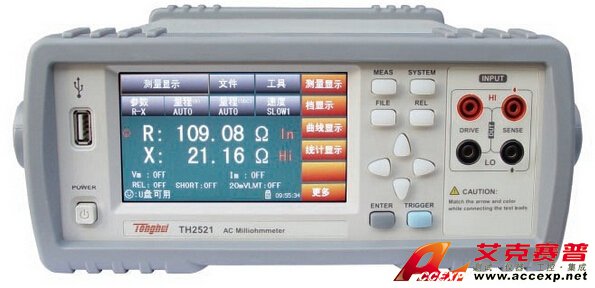

同惠 TH2521型 交流低電阻測試儀
名稱：接地電阻測試儀
品牌：
型號：
簡介：同惠 TH2521型 交流低電阻測試儀采用當前主流的32bits 嵌入式 CPU 和高密度SMD貼裝工藝，同惠 TH2521型 交流低電阻測試儀帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷。同惠 TH2521型 交流低電阻測...
申請服務
- 產品介紹
同惠 TH2521型 交流低電阻測試儀采用當前主流的32bits 嵌入式 CPU 和高密度SMD貼裝工藝，同惠 TH2521型 交流低電阻測試儀帶觸摸功能的24位色4.3英寸彩色液晶屏，界面清爽、操作便捷。同惠 TH2521型 交流低電阻測試儀適用于鋰電池、堿性電池、鉛酸電池等的內阻和電壓測試，利于評估電池產品的出廠規格、使用劣化情況及壽命，還適用于變壓器及電感線圈銅阻、繼電器、開關、接插件接觸電阻、導線電阻、印制板線路及焊孔電阻、金屬探傷等。同惠 TH2521型 交流低電阻測試儀超高速的測試速度以及通過HANDLER接口可以輸出上超、下超、合格信號，便于生產線上的自動化操作。同惠 TH2521型 交流低電阻測試儀提供了幾乎所有主流的接口功能，可方便地與PC 進行數據通訊和遠程控制。以下是長沙艾克塞普儀器設備有限公司為您介紹同惠 TH2521型 交流低電阻測試儀的性能特點和技術參數，如有疑問，請聯系長沙艾克賽普儀器儀表公司www.kafenchem.com，聯系電話：0731-84284278 84284378。
同惠 TH2521型 交流低電阻測試儀的性能特點:
■ 電阻基本準確度：0.3%
■ 直流電壓基本準確度：0.05%
■ 最小分辨率：1uΩ（電阻）、100uV（電壓）
■ 最高直流測試電壓：200V
■ 1kHz交流恒流源測試
■ 20mV開路限壓功能，防止被測件擊毀
■ R，V，L，Z，θ等多種測試功能組合
■ 帶觸屏功能的24位色4.3英寸彩色液晶屏顯示器
■ 液晶屏分辨率480×272
■ 直讀值與百分比誤差顯示
■ 最高采樣率約50次/秒
■ V，I測試信號電平監視功能
■ 圖形掃描分析功能
■ 零點偏移（REL）測試模式消除殘余讀數
■ 30檔檔比較功能，上超，下超，合格以及訊響功能
■ 統計功能，提供Cpk，Cp等統計量
■ 20組儀器文件可供存儲和加載
■ 屏幕信息存儲于U盤
■ 可通過USB HOST自動升級儀器操作軟件
■ 中英文可選操作界面
■ 接觸故障智能檢測
■ 腳控開關觸發功能
■ 兩種可選的界面顯示風格
■ Handler接口用于實現聯機操作
■ RS232、USB HOST、USB Device、LAN、GPIB（選件）可方便與PC進行數據通訊以及對儀器的遠程控制
■ 符合LXI C類標準
同惠 TH2521型 交流低電阻測試儀的技術參數：
| 產品型號 | TH2521 |
| 顯示 | |
| 顯示器 | 4.3英寸480x272 24 位色TFT LCD 顯示器，帶四線電阻式屏幕觸摸功能 |
| 顯示位數 | R: 慢速 5位，最大顯示數字40000; 快速/中速 4位，最大顯示數字4000 V: 慢速 5位，最大顯示數字50000; 快速/中速 4位，最大顯示數字5000 |
| 測量參數 | R, V, R-V, Z-θd, Z-θr,L-Q, L-R, R-X, R-Q |
| 基本準確度 | 交流電阻R：0.3% 直流電壓V：0.05% |
| 測試信號源 | |
| 頻率 | 1 kHz±0.2Hz 正弦波 |
| 恒定電流 | 10mA/1mA/100μA/10μA/ 5μA/1.5μA |
| 開路電壓限制 | 20 mV |
| 測量顯示范圍 | |
| 電阻R/阻抗Z/電抗X | 1μΩ - 4kΩ |
| 直流電壓V | 100 μV - 50V |
| 電感L | 0.2nH - 1H |
| 品質因數Q | 0.001 - 9999.9 |
| 相位角θd(deg) | -359.98 |
| 相位角θd(rad) | -6.2832 |
| 數學運算 | 直讀, ΔABS, Δ% |
| 量程 | |
| 交流電阻R | 30mΩ/300mΩ/3Ω/30Ω /300Ω/3kΩ |
| 直流電壓V | 5V / 50V |
| 最大輸入電壓 | 60 V |
| 測試速度（次/秒） | 50Hz 快速：50次/秒， 中速：6.25次/秒 慢速：約2次/秒60Hz 快速：62.5次/秒 中速：約7.5次/秒 慢速：約1.88次/秒 |
| 比較器 | 30檔。上超、下超、合格分選，訊響 |
| 量程方式 | 自動、保持 |
| 觸發方式 | 內部、手動、外部、總線 |
| 操作功能 | 測試線接觸故障檢測；被測件電流/電壓監視；RE L偏差扣除；短路清“0”；20mV低電壓開路保護；1-255次平均；測量延時設定；時間過程掃描分析（TH2521A/B無此功能）；圖片USB存儲；20組設定文件存儲/加載；最高30000個測試結果統計功能等。 |
| 接口 | HANDLER, RS232C, LAN, GPIB(選件), USB HOST, USB DEVICE, EXT HOLD |
| 通用技術參數 | |
| 工作環境 | 溫度 0°C - 40°C |
| 濕度 ≤ 90%RH | |
| 電源要求 | 電壓 100V - 120V，198V - 242V |
| 頻率 47Hz - 63Hz | |
| 功耗 | 最大 15 VA |
| 體積 (W×H×D) | 215mm×87mm×335mm（凈尺寸）235mm×104mm×360mm（加護套后） |
| 重量 | 約 3.6 kg |
