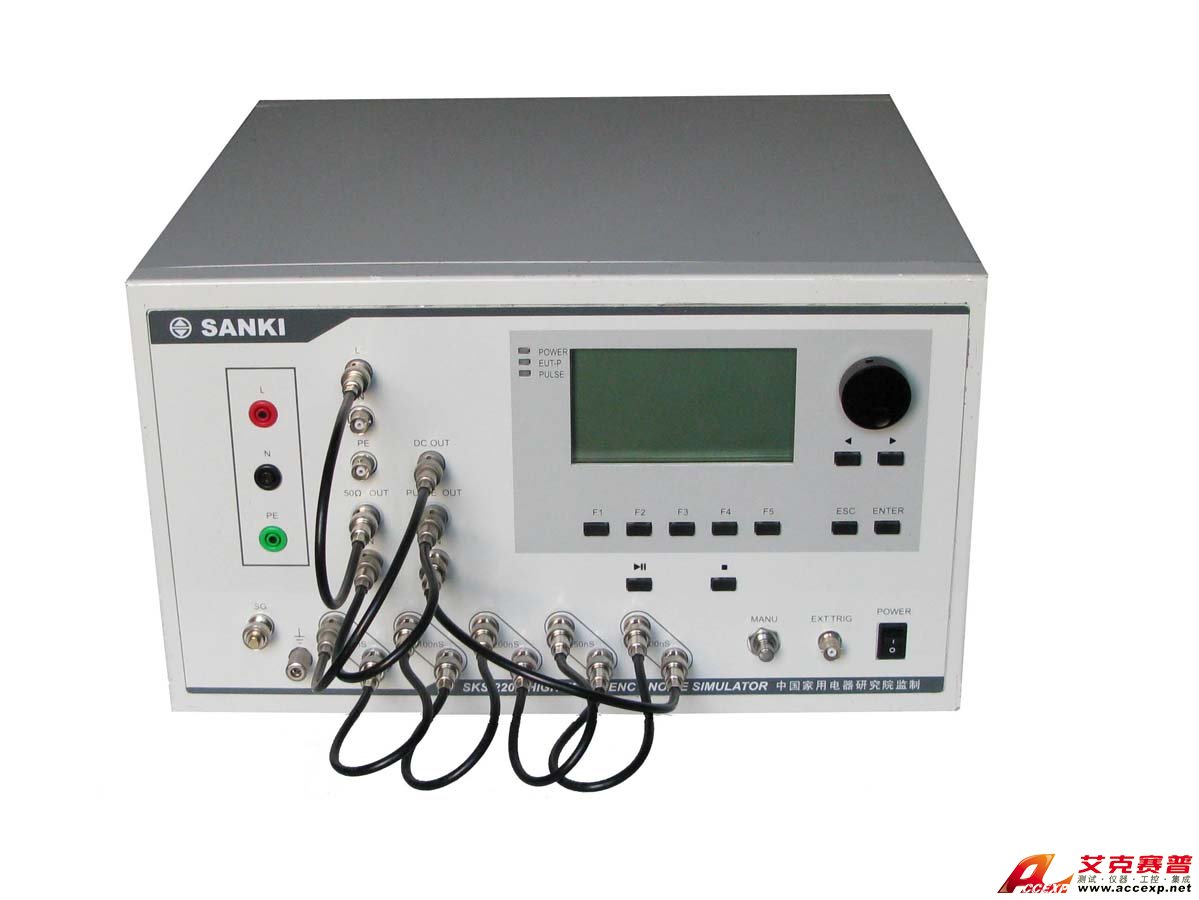

三基SKS-H04GA高頻噪聲模擬發生器
名稱：噪音測試儀
品牌：
型號：
簡介：三基SKS-H04GA高頻噪聲模擬發生器可以模擬開斷電感性負載時所產生的陡峭脈沖，三基SKS-H04GA高頻噪聲模擬發生器用于評定電子設備抵抗暫態傳導干擾的性能。并可定性地對電子設備系統內部的抗干擾性能、局部環節的抗輻射性能以及系統的接地性...
申請服務
- 產品介紹
三基SKS-H04GA高頻噪聲模擬發生器可以模擬開斷電感性負載時所產生的陡峭脈沖，三基SKS-H04GA高頻噪聲模擬發生器用于評定電子設備抵抗暫態傳導干擾的性能。并可定性地對電子設備系統內部的抗干擾性能、局部環節的抗輻射性能以及系統的接地性能進行測試。三基SKS-H04GA高頻噪聲模擬發生器是各種干擾模擬器中應用最廣和實用性最強的儀器之一。
|
儀器型號
|
||
|
輸出電壓
|
0～4000V可調（開路）
0～2000V 可調（50Ω負載）
|
|
|
脈沖極性
|
正、負、正負交替
|
|
|
方波
|
脈沖寬度
|
50～1000ns可調（50ns步進）
|
|
上升沿時間
|
＜1ns
|
|
|
輸出阻抗
|
50Ω
|
|
|
脈沖重復模式
|
單次觸發
|
手動按鈕
|
|
外部觸發
|
TTL電平 100Hz(MAX)
|
|
|
內部觸發
|
1～100Hz
|
|
|
電源同步
|
異步 / 同步 注入相位0～359°
|
|
|
耦合去耦網絡特性
|
耦合/去耦方式
|
AC單相三線240V（max）、DC 240V(max)
|
|
耦合/去耦網絡供電電流
|
20A
|
|
|
本機工作電源
|
AC220V，2A max
|
|
|
測試方式
|
相線與相線的差模測試
相線與地線的共模測試
|
|
|
外形尺寸
|
400mm×430mm×250mm（D×W×H）
|
|
|
重量
|
約20kg
|
|
