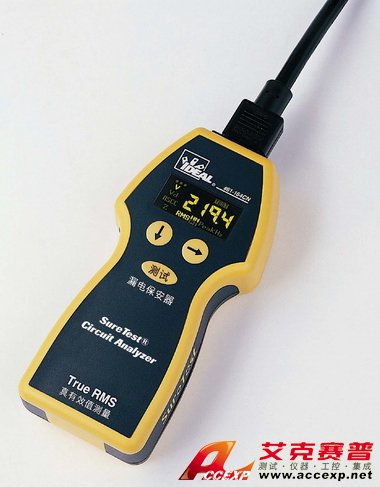

IDEAL 61-164cn Suretest電路分析儀
名稱：電能質量測試儀
品牌：
型號：
簡介：IDEAL 61-164cn Suretest電路分析儀是針對交流低壓配電網絡快速故障定位而設計的專用測試儀器。IDEAL 61-164cn 電路分析儀具有操作簡便，測量精確等特點。對配電網絡中導體阻抗和連接部位的接觸電阻、線路電壓降、零線...
申請服務
- 產品介紹
IDEAL 61-164cn Suretest電路分析儀是針對交流低壓配電網絡快速故障定位而設計的專用測試儀器。IDEAL 61-164cn 電路分析儀具有操作簡便，測量精確等特點。對配電網絡中導體阻抗和連接部位的接觸電阻、線路電壓降、零線與接地故障，能提供量化的檢測數據。IDEAL 61-164cn Suretest電路分析儀實現對民用、商用、工業用建筑交流配電的全面檢測與驗證，確保用電安全，防止因配電線路故障引起的火災、電擊及設備運行異常，消除安全隱患。
IDEAL 61-164cn Suretest電路分析儀產品特點：
● 高亮度顯示
● 高精度測量
● 真有效值測量
● 仿真5A, 8A, 10A負載，測量電壓降
● 測量相（火線）電壓
● 測量峰值電壓
● 測量頻率
● 測量中性線（零線）對地電壓
● 測量地線阻抗
● 測量火線和中性線導體阻抗
● 識別插座接線正誤
● 識別接地故障（虛接）
● 檢測接地故障斷路器、漏電保安器性能
● 在不影響敏感設備的情況下，進行傳導測試
● 檢驗地線絕緣性能（需使用61-176適配器）
用常規萬用表，在電源空載下測量：
● 不易檢查插座的接線
● 無法發現線路上的高阻點造成的電壓降
● 無法帶電測量導線阻抗
● 無法測量交流電壓的峰值
● 無法現場測量漏電保安器的動作與響應時間
IDEAL 61-164cn Suretest電路分析儀采用專利技術實現仿真滿負載測量電壓降，而不對其它用電器造成影響，電路分析儀是電路分析儀的突出特點之一。這無疑為用戶提供了最強有力的測試手段，使用戶能鑒別出使用以往傳統方法無法發現的，隱藏在墻壁之后的電氣故障。
在用戶墻壁插座處測試漏電保安器（RCD）是否能可靠動作，測試全線路安全性能，通過電路分析儀的精確測量漏電保安器動作時間，確認配電安全部件的可靠性，防止意外發生。
測試儀上只有三個按鍵，整機供電來自于所測量的電源插座，內部無電池，安全可靠。電路分析儀全中文操作界面及提示信息，尤其適合現場人員使用。
IDEAL 61-164cn Suretest電路分析儀技術指標：
項目 指標
外殼絕緣 ABS UL 94V/0/5VA
電壓范圍 170V－260V
超出量程顯示 OL
開機顯示時間 小于2.5秒
顯示器 128×64像素OLED圖形顯示，帶背光
外形尺寸 162mm(L)×76mm(W)×36mm(D)
重量 267克
操作溫度 0℃～50℃
存貯溫度 0℃～50℃
濕度 ＜85％ RH
海拔高度 2000m（6667ft.）
安全標準 UL61010B-1, Cat.III-300V
UL-1436 漏電保護及電氣插座的相關規定
輸入電壓等級 CAT III，220VAC
附件 1個標準插頭適配器，便攜包，說明書
選件 鱷魚夾適配器
IDEAL 61-164cn Suretest電路分析儀測量參數
測量項目 量程 分辨率 精度
相電壓(真有效值測量) 85.0-265.0VAC 0.1V 1.0% ±0.2V
峰值電壓 121.0-374.0VAC 0.1V 1.0% ±0.2V
頻率 45.0～65.0Hz 0.1Hz 1.0% ±0.2Hz
電壓降 0.1%～99.9% 0.1% 2.5%±0.2%
帶載后電壓 10.0～265.0VAC 0.1V 2.5% ±0.2V
零線對地電壓 O.O～10.0VAC 0.1V 2.5% ±0.2V
火線、零線、地線阻抗 0.00～3.00Ω 0.01Ω 2.5% ±0.02Ω
＞3.00Ω ＞3.00Ω不保證精度
RCD觸發時間 1ms～6.500s 1ms 1.0% ±2ms
RCD觸發電流 30mA 0.1mA 1.0% ±0.2mA
