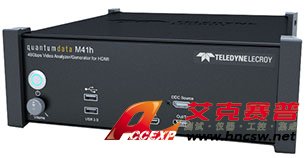

LeCroy力科 Quantumdata M41h 48G視頻協議分析儀
名稱：協議分析儀
品牌：
型號：
簡介：用于HDMI 8K測試的LeCroy力科 Quantumdata M41h 48G視頻協議分析儀是一款緊湊的多功能測試儀器，提供入門級功能測試，可以通過軟件許可擴展到具有復雜分析和診斷功能的全面一致性測試儀。M41h使設計和測試工程師能夠驗...
- 產品介紹
用于HDMI 8K測試的LeCroy力科 Quantumdata M41h 48G視頻協議分析儀是一款緊湊的多功能測試儀器，提供入門級功能測試，可以通過軟件許可擴展到具有復雜分析和診斷功能的全面一致性測試儀。M41h使設計和測試工程師能夠驗證其產品的HDMI 2.1視頻接口的互操作性和可靠性。M41h是一種靈活的測試儀器，可以從用于源和接收的功能測試儀升級到復雜的分析儀，并且如果需要，可以測試完全符合標準的要求，從而使開發人員能夠獨立地進行預測試或自測試，從而減少了延遲和成本在產品開發周期中。
LeCroy力科 Quantumdata M41h 48G視頻協議分析儀功能和優點
●固定速率鏈接（FRL）源分析–提供測試HDMI 2.1 TMDS或具有FRL功能的源設備的開發所必需的深度分析測試功能。M41h描述了傳入的TMDS和FRL數據包結構以及相關元素。對于FRL，這包括描繪字符塊結構和超級塊結構。為所有FRL數據包數據元素分配了精確的時間戳。用戶可以查看嵌入式TMDS（三字節數據）捕獲和圖像幀，以驗證其FRL數據包。支持廣泛的搜索和過濾功能。
●固定速率鏈接（FRL）視頻生成–支持視頻生成FRL流，以高達8K的視頻分辨率，高達12Gb / s的通道速率和48Gb / s的總鏈接速率來測試支持FRL的顯示器。該功能支持自由選擇格式分辨率，幀速率，位深，比色法，高動態范圍，測試圖案等。
●顯示流壓縮（DSC） –支持對FRL和DSC流進行視頻生成和視頻分析，以測試FRL，支持DSC的信號源，并以高達12K / s的通道速率和48Gb的總鏈路速率顯示高達8K的視頻分辨率/ s。新！預先緩存了運行DSC接收器一致性測試所需的測試模式和格式，以快速呈現視頻生成器。這些預緩存的DSC格式和圖像也可以用于常規功能測試。新！有一個新的“無視頻”分析器模式，使您可以快速驗證傳入的DSC時序和元數據。然后，您可以選擇查看未壓縮的視頻幀。
●鏈接訓練-根據HDMI 2.1規范中定義的鏈接訓練狀態，通過EDID和SCDC寄存器事務支持作為源（視頻生成器）或接收器（協議分析器）的鏈接訓練。在輔助通道分析器（ACA）實用程序中監視Link Training事務，以顯示SCDC在DDC通道上的讀寫。
●固定速率鏈接（FRL）源一致性測試–在支持固定速率鏈接的源設備上運行一致性測試。測試套件包括協議，鏈接培訓，視頻編碼，視頻定時，音頻，InfoFrame，EDID等。
●固定速率鏈路（FRL）接收器一致性測試–在支持固定速率鏈路的接收器設備上運行一致性測試。測試套件包括字符錯誤檢測，Reed Solomon，視頻解碼，視頻定時，音頻，InfoFrame，EDID等。
●顯示流壓縮（DSC）接收器一致性測試–在支持顯示流壓縮（DSC）的接收器設備上運行一致性測試。
●顯示流壓縮（DSC）源一致性測試–在支持顯示流壓縮（DSC）的源設備上運行一致性測試。
●前向糾錯-報告SCDC里德所羅門修正計數器寄存器中的車道錯誤計數和里德所羅門修正計數。
●增強音頻回傳通道（eARC）Tx功能測試–在eARC共模數據通道上提供eARC Tx功能的仿真。支持發現和發現，心跳，狀態和功能數據結構。通過使用戶能夠注入音頻以使用990的內部正弦波發生器在eARC通道上進行傳輸，來支持差分模式的功能測試。
●增強的音頻回傳通道（eARC）Rx功能測試–在eARC共模數據通道上提供eARC Rx功能的仿真。支持發現和發現，心跳，狀態和功能數據結構。通過使用戶能夠監視傳入的音頻元數據并提取傳入的音頻以供外部設備進行監視，從而支持差分模式的功能測試。
●數據可移植性–數據可移植性使您可以與同事，其他公司地點的主題專家和其他專家共享捕獲數據和合規性測試結果，以進行分析。不需要980測試儀器即可查看測試結果。可以通過免費的M41h高級測試平臺GUI來查看數據，并可從Teledyne LeCroy Quantumdata網站獲得該信息。
LeCroy力科 Quantumdata M41h 48G視頻協議分析儀規格參數
HDMI功能
HDMI版本：最高HDMI 2.1
標準格式：CEA，VESA
協議：具有FEC，DSC，TMDS，eARC，HDCP 1.4和HDCP 2.3的FRL
FRL比特率：3、6、8、10＆12Gb / s
最大像素速率：1485MHz
顏色深度：每個組件8、10、12和18位
捕獲內存：8GB
連接器-正面
HDMI連接器（2）：In / Rx HDMI Type A; 類別2. Out / Tx HDMI Type A；類別2。
DDC來源：用于eARC Tx EDID測試。
USB（2）：用于連接Advanced Test Platform GUI的鍵盤和鼠標。
連接器-背面
HDMI連接器：Out / Tx HDMI Type A; 類別2。用于連接Advanced Test Platform GUI的外部顯示器。
DisplayPort連接器：Out / Tx DP標準。用于為Advanced Test Platform GUI連接外部顯示器。
USB（2）：用于連接Advanced Test Platform GUI和外部存儲的鍵盤和鼠標。
RJ-45 E1：用于從運行高級測試平臺GUI的計算機通過LAN進行管理員控制。
RCA（2）：SPDIF IN，用于注入音頻；SPDIF OUT用于提取傳入的音頻。
BNC（2）：觸發IN / OUT以觸發捕獲。
所有其他連接器：保留以備將來使用。
物理/電氣/管理
功率：100-240 VAC，50-60 Hz，200瓦
重量：11.15磅; 5.057公斤
尺寸：高度：8.44英寸（3.44英寸）寬度：24.30厘米（9.57英寸）深度：27.79厘米（10.94英寸）。
可在機架上安裝：2個RU安裝在19英寸機架中，帶有安裝支架（已提供）。
內部揚聲器：具有音量控制的揚聲器，用于監視傳入的音頻。
命令行控制：以太網（RJ-45），用于外部GUI和telnet。或者，將鍵盤/鼠標連接到USB端口，并通過HDMI或DisplayPort管理端口連接外部顯示器。
環境：工作溫度：32至104（F）; 0至40（C）。
