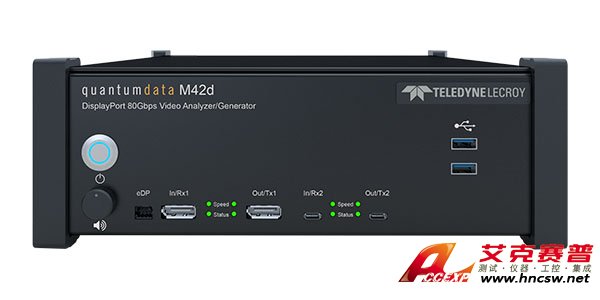

LeCroy力科 Quantumdata M42d視頻協議分析儀
名稱：協議分析儀
品牌：
型號：
簡介：LeCroy力科 Quantumdata M42d視頻協議分析儀可提供功能，并將支持對DisplayPort 2.0和DisplayPort 1.4的視頻，音頻和協議進行一致性測試。M42d通過新的線路編碼128b / 132b支持1.62...
申請服務
- 產品介紹
LeCroy力科 Quantumdata M42d視頻協議分析儀可提供功能，并將支持對DisplayPort 2.0和DisplayPort 1.4的視頻，音頻和協議進行一致性測試。M42d通過新的線路編碼128b / 132b支持1.62、2.7、5.4、8.1 Gb / s的傳統DisplayPort通道速率，以及新的DP 2.0更高的10.0、13.5和20.0 Gb / s數據速率的通道速率。協議分析器使用捕獲來自DSC / FEC壓縮流等源設備的傳入DisplayPort 2.0流來提供快照狀態視圖和深度分析。M42d的視頻生成器可用于測試硅以及諸如顯示器，USB-C適配器，擴展器等設備。視頻生成器提供了大量的標準視頻時序和測試模式庫，這些庫是測試下一代高分辨率顯示器所必需的。
LeCroy力科 Quantumdata M42d視頻協議分析儀功能和優點
●配有DP標準和USB-C端口，用于Tx和Rx功能。
●支持使用新的DP 2.0 128b / 132b線路編碼測試高達20 Gb / s通道速率的DP 2.0和1.4源
●允許從源設備查看傳入的DP 2.0視頻流和元數據，包括壓縮的DSC
●提供捕獲和解碼，以對傳入的視頻，協議和控制包進行深入分析，包括顯示流壓縮（DSC）
●支持具有大型格式和測試碼型庫的顯示器的功能測試，并監控高達20 Gb / s的通道速率
●啟用鏈接訓練參數的配置，以測試顯示器對各種鏈接訓練方案的處理
●生成顯示流壓縮（DSC）選擇模式并配置片段和視頻參數
●允許查看已連接的DP 2.0接收器設備的EDID和DPCD寄存器
●提供作為DP源或DP接收器的DisplayPort輔助通道事務的監視
●支持以20 Gb / s的通道速率被動監視DP源和顯示器之間的主鏈路和輔助通道
●在將來的版本中將支持Panel Replay和LTTPR
●允許查看DP Alt Mode的USB-C Power Delivery（PD）協議協商
●支持在高達8.1Gb / s的源和宿上運行DP 1.4鏈路層和DSC一致性測試
●在DisplayPort源，接收器和分支設備上啟用運行HDCP 2.2 / 3一致性測試
●使用可編程LPCM正弦波音頻音調提供音頻測試
●支持使用快速鏈接訓練，ALPM和背光控制測試嵌入式DisplayPort（eDP）1.4b信號源和面板
規格參數
DisplayPort功能
DisplayPort版本：DP 2.0
標準格式：CEA，VESA
協議：DisplayPort，帶有FEC，HDCP，MST的顯示流壓縮（DSC）
視頻數據速率：1、2、4車道時為1.62、2.7、5.4和8.1Gb / s; 4通道10、13.5和20Gb / s（未來）
顏色深度：每個組件8、10、12和18位
視頻采樣模式：4：4：4、4：2：2、4：2：0
音頻：8通道LPCM可編程正弦波
HDCP 2.2 / 3
捕獲內存：8GB
連接器-正面
DP標準：Tx（1）；接收（1）。
USB-C：Tx（1）; 接收（1）; 支持DP Alt模式。
eDP接頭連接器：用于訪問eDP Tx背光控件的引腳。
USB（2）：用于連接Advanced Test Platform GUI的鍵盤和鼠標。
連接器-背面
HDMI連接器：Out / Tx HDMI Type A; 類別2。用于連接Advanced Test Platform GUI的外部顯示器。
USB（2）：用于連接Advanced Test Platform GUI和外部存儲的鍵盤和鼠標。
RJ-45 E1：用于從運行高級測試平臺GUI的計算機通過LAN進行管理員控制。
RCA（2）：SPDIF IN，用于注入音頻；SPDIF OUT用于提取傳入的音頻。
所有其他連接器：保留以備將來使用。
物理/電氣/管理
功率：100-240 VAC，50-60 Hz，200瓦
重量：7.6磅; 5.057公斤
尺寸：高度：8.44英寸（3.44英寸）寬度：24.30厘米（9.57英寸）深度：27.79厘米（10.94英寸）。
可在機架上安裝：2個RU安裝在19英寸機架中，帶有安裝支架（已提供）。
內部揚聲器：具有音量控制的揚聲器，用于監視傳入的音頻。
命令行控制：以太網（RJ-45），用于外部GUI和telnet?；蛘?，將鍵盤/鼠標連接到USB端口，并通過HDMI或DisplayPort管理端口連接外部顯示器。
環境：工作溫度：32至104（F）; 0至40（C）。
