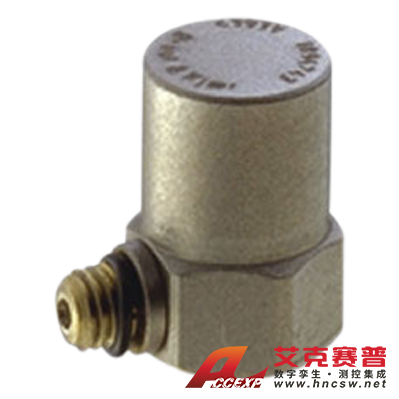

HBK 4384型 壓電電荷型加速度計，頂部接頭，含電纜
名稱：振動測試儀
品牌：HBK
型號：4384
簡介：4384型是一種帶頂部接頭的壓電式DeltaShear?、 Unigain?加速度計。4384型有用于輸出的10-32 UNF接口，可通過10-32 UNF鋼螺柱安裝在物體上。使用場景常規用途高靈敏度低聲級、低頻率測量振動測試與分析特點這種...
申請服務
- 產品介紹
4384型是一種帶頂部接頭的壓電式DeltaShear?、 Unigain?加速度計。4384型有用于輸出的10-32 UNF接口，可通過10-32 UNF鋼螺柱安裝在物體上。
使用場景
常規用途
高靈敏度
低聲級、低頻率測量
振動測試與分析
特點
這種壓電式加速度計可作為電荷源。其靈敏度用電荷每單位加速度（pC/g）表示。
設計涉及三個壓電元件和三個振塊，它們排列在三角形中心柱周圍的三角形配置中。該夾緊環對壓電元件進行預加應力，以保證高線性度。在外殼和夾緊環之間收集電荷。使用的壓電元件是PZ 23鋯鈦酸鉛元件。外殼的材質為鈦。
校準
在校準圖中給出的靈敏度是在159.2Hz頻率和10g加速度的情況下測量的。對于99.9%置信度，出廠校準精度為±2%。
| 壓電式電荷加速度計 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型號 | 4374 | 4517-C | 4393 | 8347-C | 4384 | 8309 | 4527-C | 4326-A-001 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 標稱靈敏度 pC/ms-2 | 0.15 | 0.18 | 0.316 | 1.0 | 1.0 | 0.004 | 0.32 | 0.3 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 頻率范圍 (±10%)Hz | 1 - 26k | 1 - 10k | 0.1 - 16.5k | 12.8k | 0.1 - 12.6k | 1 - 54k | x, y:0.3 - 10k z:0.3 - 12.8k | x:1 - 9k y:1 - 8k z:1 - 16k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 測量范ms-2 | 50k | 10k | 50k | 49k | 60k | 150k | 7k | 29k | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 特點 | 微型， 僅0.65克, 高量程 | 微型， 僅0.6克 | 寬頻響、 高溫振動 測量 | 主要用于航 空發動機狀 態監測，溫 度范圍 -196°C- +482°C | 通用、 高靈敏度、 寬頻帶 | 沖擊測量 | 三軸向， 僅6克 | 配UA-3014 水冷基座 可用于 600℃高溫 | ||||||||||||||||||||||||||||||||||||||||||||||||||
