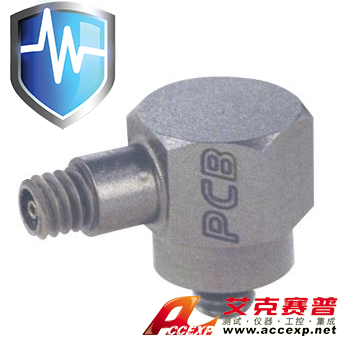

美國PCB 353B15 微型壓電單軸加速度傳感器
名稱：儀器附件及傳感器
品牌：
型號：
簡介：美國PCB 353B15 微型壓電單軸加速度傳感器特性： 靈敏度：（10％）10毫伏/克（1.02毫伏/（米/秒）） 測量范圍：500克PK（4905米/秒峰） 寬帶解決方案：0.005克均方根（0.05米/秒RMS） 頻率范圍：（5％）為...
申請服務
- 產品介紹
靈敏度：（±10％）10毫伏/克（1.02毫伏/（米/秒²））
測量范圍：±500克PK（±4905米/秒²峰）
寬帶解決方案：0.005克均方根（0.05米/秒²RMS）
頻率范圍：（±5％）為1〜10000赫茲
重量：0.07盎司（2.0克）
| 美國PCB 353B15 微型壓電單軸加速度傳感器性能 | |||
| 靈敏度（±10％） | 10毫伏/ G | 1.02毫伏/（米/秒²） | |
| 測量范圍 | ±500克PK | ±4905米/秒²PK | |
| 頻率范圍（±5％） | 為1〜10000赫茲 | 為1〜10000赫茲 | |
| 頻率范圍（±10％） | 0.7〜18000赫茲 | 0.7〜18000赫茲 | |
| 頻率范圍（±3 dB為單位） | 0.35〜30000赫茲 | 0.35〜30000赫茲 | |
| 諧振頻率 | ≥70千赫 | ≥70千赫 | |
| 寬帶解決方案（1〜10000赫茲） | 0.005克有效值 | 0.05米/秒²RMS | [3] |
| 非線性 | ≤1％ | ≤1％ | [1] |
| 橫向靈敏度 | ≤5％ | ≤5％ | [2] |
| 環境的 | |||
| 過載限制（沖擊） | ±萬克PK | ±98100米/秒²PK | |
| 溫度范圍（工作） | -65至+250°F | -54至+121℃， | |
| 溫度響應 | 見圖表％/°F | 見圖表％/°F | [3] |
| 基座應變靈敏度 | ≤0.002克/με | ≤0.02（米/秒²）/με | [3] |
| 電動 | |||
| 激勵電壓 | 20至30 VDC | 20至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤100歐姆 | ≤100歐姆 | |
| 輸出偏壓 | 8至12伏直流 | 8至12伏直流 | |
| 放電時間常數 | 為0.5至2.0秒 | 為0.5至2.0秒 | |
| 穩定時間（10內偏置％） | <5秒 | <5秒 | |
| 頻譜噪聲（1赫茲） | 2800微克/√Hz的 | 27468（微米/秒2）/√Hz的 | [3] |
| 頻譜噪聲（10赫茲） | 700微克/√Hz的 | 6867（微米/秒2）/√Hz的 | [3] |
| 頻譜噪聲（100赫茲） | 180微克/√Hz的 | 1766（微米/秒2）/√Hz的 | [3] |
| 頻譜噪音（1千赫） | 64微克/√Hz的 | 628（微米/秒2）/√Hz的 | [3] |
| 物理 | |||
| 尺寸 - 高度 | 0.43 | 10.9毫米 | |
| 重量 | 0.07盎司 | 2.0克 | [3] |
| 傳感元件 | 石英 | 石英 | |
| 尺寸 - 十六進制 | 0.31 | 7.9毫米 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 鈦 | 鈦 | |
| 封口 | 焊接密封 | 焊接密封 | |
| 電連接器 | 5-44同軸 | 5-44同軸 | |
| 電氣連接位置 | 側 | 側 | |
| 安裝螺紋 | 5-40男 | 5-40男 | |
| 安裝扭矩 | 8至12英寸 - 磅 | 90〜135的N-厘米 | |
