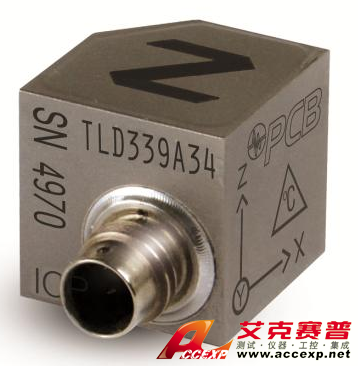

美國PCB TLD339A34 高溫三軸加速度傳感器
申請服務
- 產品介紹
靈敏度：（±10％）50毫伏/克（5.1毫伏/（米/秒²））
測量范圍：±100克PK（±980米/秒²峰）
寬帶解決方案：0.005克均方根（0.049米/秒²RMS）
頻率范圍：（±5％）為2〜5000赫茲
電氣連接：1 / 4-28 4針
| 美國PCB TLD339A34 高溫三軸加速度傳感器性能 | |||
| 靈敏度（±10％） | 50毫伏/ G | 5.1毫伏/（米/秒²） | |
| 測量范圍 | ±100克PK | ±980米/秒²PK | |
| 頻率范圍（±5％） | 2至5000Hz | 2至5000Hz | |
| 頻率范圍（±10％） | 1到8000赫茲 | 1到8000赫茲 | |
| 諧振頻率 | ≥35千赫 | ≥35千赫 | |
| 寬帶解決方案（1〜10000赫茲） | 0.005克有效值 | 0.049米/秒²RMS | [1] |
| 非線性 | ≤1％ | ≤1％ | [2] |
| 橫向靈敏度 | ≤5％ | ≤5％ | |
| TEDS規定（每IEEE 1451.4） | 是 | 是 | |
| 環境的 | |||
| 過載限制（沖擊） | ±5000克PK | ±49000米/秒²PK | |
| 溫度范圍（工作） | -65至325°F | -54至163℃ | |
| 溫度響應 | 見圖 | 見圖 | [1] |
| 靈敏度的溫度系數 | -.03％/°F | -.06％/℃ | [1] |
| 基座應變靈敏度 | 0.001克/με | 0.0098（米/秒²）/με | [1] |
| 電動 | |||
| 激勵電壓 | 21至30 VDC | 21至30 VDC | |
| 恒流激勵 | 2至20毫安 | 2至20毫安 | |
| 輸出阻抗 | ≤200歐姆 | ≤200歐姆 | |
| 輸出偏壓 | 8至14伏直流 | 8至14伏直流 | |
| 放電時間常數 | .2 0.8秒 | .2 0.8秒 | |
| 穩定時間（10內偏置％） | <5秒 | <5秒 | |
| 頻譜噪聲（1赫茲） | 2000微克/√Hz的 | 19600（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（10赫茲） | 400微克/√Hz的 | 3920（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（100赫茲） | 100微克/√Hz的 | 980（微米/秒2）/√Hz的 | [1] |
| 頻譜噪音（1千赫） | 50微克/√Hz的 | 490（微米/秒2）/√Hz的 | [1] |
| 頻譜噪聲（10千赫） | 30微克/√Hz的 | 294（微米/秒2）/√Hz的 | [1] |
| 物理 | |||
| 傳感元件 | 石英 | 石英 | |
| 傳感幾何 | 剪斷 | 剪斷 | |
| 外殼材料 | 鈦 | 鈦 | |
| 封口 | 密閉 | 密閉 | |
