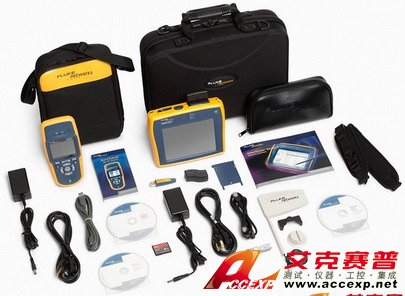

FLUKE networks EtherScope II 網絡分析儀
名稱：網絡分析測試儀
品牌：
型號：
簡介：FLUKE networks EtherScope II 網絡分析儀僅需點擊一下鼠標，即可自動診斷 LAN 的健康狀況 指導性的故障排除 內置報告 包含 LAN 選項 FLUKE networks EtherScope II 網絡分析儀以簡...
申請服務
- 產品介紹
FLUKE networks EtherScope II 網絡分析儀僅需點擊一下鼠標，即可自動診斷 LAN 的健康狀況
•指導性的故障排除
•內置報告
•包含 LAN 選項
FLUKE networks EtherScope II 網絡分析儀以簡化的大圖標，代表最常用的測試（默認選項）
•實現對主要信息的快速訪問，簡化故障排除流程
•包含 LAN 和 WLAN 選項
FLUKE networks EtherScope II 網絡分析儀以單一程序測量多個以太網性能指標，使測試時間至少減少四倍以上
•使用 LAN/WAN 的相關方法，測量吞吐量、延遲，垃圾和和損耗/BERT。
•高級非對稱測試
•多流測試
•16kB 巨幀支持
•包含 ITO 選項
FLUKE networks EtherScope II 網絡分析儀RFC2544 損耗測試中的非對稱鏈路支持
•支持 NAT/proxy 中間設備
•包含 ITO 選項
FLUKE networks EtherScope II 網絡分析儀支持IPTV
•802.3ah
•包含 LAN 選項
FLUKE EtherScope II 網絡分析儀可分析千兆雙絞線對及光纖 LAN 和 802.11 無線LAN。
•通過一鍵式的健康審核，立即診斷 LAN 的健康狀況
•利用指導性的分析報告和深入分析，幫助您快速排除故障
FLUKE EtherScope II 網絡分析儀測量并評估以太網 LAN/WAN 鏈路性能和 SLA 兼容性
•驗證 LAN 服務的可用性及反應

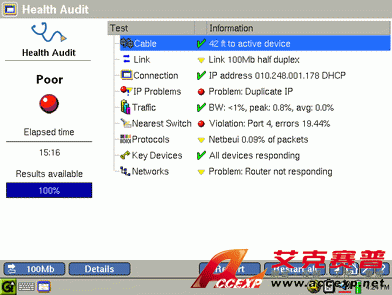

健康審核測試對 LAN 的健康狀況提供了直觀診斷，僅需點擊一下鼠標即可完成測試。本測試非常易于操作，測試結果容易理解，您只需掃上兩眼就可以找到造成復雜問題的根本原因。
只需點擊一下鼠標，健康審核就會測量并評估多個網絡屬性，并在屏幕上使用明晰的良好、一般、不良狀態圖標來顯示結果。如果發現了問題，智能深入分析將引導用戶找到起因。使您可以更快地發現問題和解決問題。從而使故障單可以快速關閉。EtherScope 擁有超過20個內置報告，使文檔記錄變得非常容易。記錄網絡變更前后出現的問題。當為定期審核建立基準時，健康審核報告也是十分有用的。將當前健康狀況與基準進行比較，進而發現問題，在造成麻煩之前對其進行改正。查看保存在 EtherScope 或個人電腦上的報告。網絡專家可更快解決問題，減少問題升級，提高用戶體驗和員工工作效率。
網絡測試從主頁開始。主頁上有八個大圖標，代表最經常使用的 EtherScope 測試。點擊一個圖標，訪問您要快速解決網絡問題所需的信息。每個 EtherScope 測試模式下有兩個主頁：LAN 測試和 WLAN 測試。

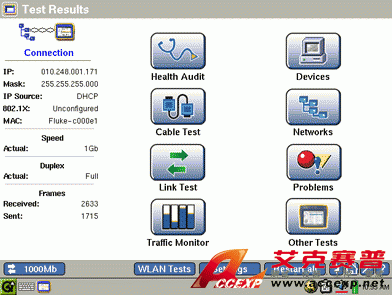

LAN 測試主頁

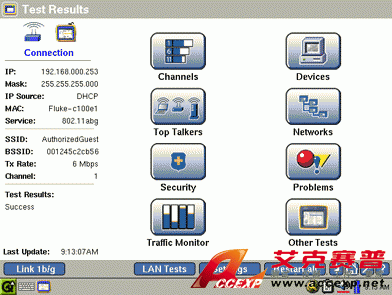

FLUKE networks EtherScope II 網絡分析儀WLAN 測試主頁

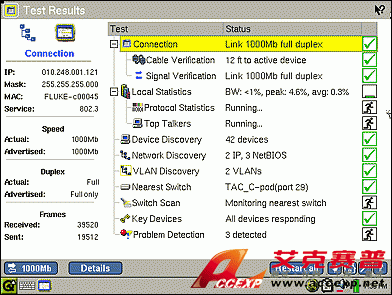

EtherScope 分析儀的自動測試結果主屏幕和三色 LED 可提供大量信息，使用戶能即時查看到網絡狀態。多項測試同時運行，加速發現問題。選擇任意單獨測試可在左側預覽窗格中顯示其概要信息，點擊“詳細信息”可獲得深入的測試信息。

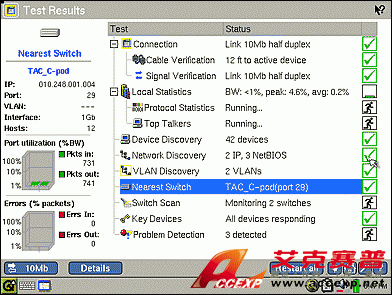

EtherScope 分析儀的自動網絡發現的網絡發現結果顯示在主屏幕上，其中包括最近的交換機以及您連接的插槽和端口的標識信息。
EtherScope 系列 II Network Assistant 用戶界面采用 Linux 操作系統支持，導航方便。您可通過網站、telnet 和其它 PC 類工具訪問 Linux。
當診斷用戶問題時，確定從哪里連接至網絡通常是第一要務。EtherScope 可發現“最近的交換機”，通過識別您所連接到插槽和端口，可幫助您提高故障排除、驗證移動或更新文檔的速度。在識別出最近的交換機之后，EtherScope 即可方便地啟動網頁瀏覽器或 Telnet 會話，以便配置交換機或檢查交換機的詳細情況和端口統計。
以光速快速查看您的交換式/VLAN 網絡，全面確定問題。您將通過有線側交換機端口分析來查看 WLAN。指向任何遠程 SNMP/RMON 設備并跟蹤遠程接口的使用情況。

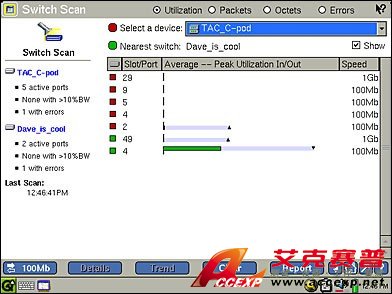

持續監控所發現的最近交換機和一個附加用戶（選定交換機）以獲得高利用率和錯誤。通過交換機插槽和端口，查看平均和最高的利用率、進出流量、數據包、八進制數、錯誤和速度。選擇感興趣的接口并對網絡流量進行趨勢分析，或向下查看接口詳細信息。

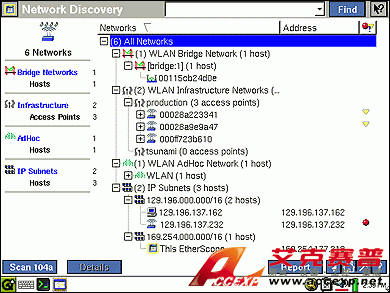

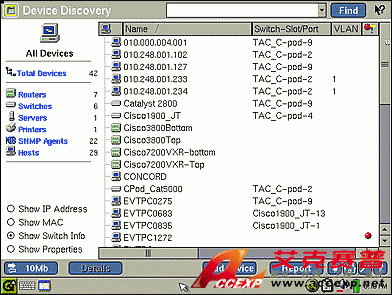

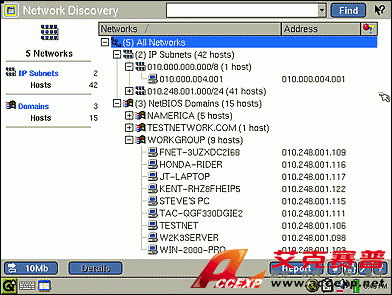

EtherScope 通常可按 IP 子網、NetBIOS 域名和 IPX 網絡對所發現的設備進行組織。子網詳細信息包括地址范圍和子網掩碼，而域詳細信息則可區分主瀏覽器和域控制器。通過方便易用的查找功能，您可使用全名或部分名稱、IP 地址或 MAC 地址來搜索所有網絡，以快速查明設備的每次出現情況。

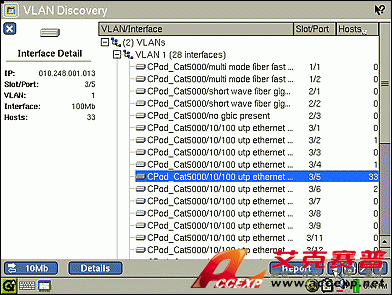

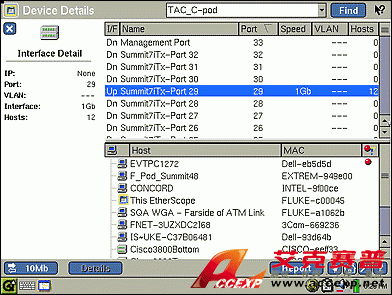

EtherScope 可為您識別出已發現的交換機接口上所配置的 VLAN，然后您可向下查看接口狀態和連接主機的詳細信息，并分析接口數據的趨勢。
如果您在使用管理 VLAN，在發現過程中通常找不到交換機。然而，通過 EtherScope，您可簡單增加交換機以作為用戶定義設備，從而獲得關于交換網絡的完整圖像。EtherScope 可為每個發現的設備自動確定其最近交換機、接口和 VLAN，簡化了問題解決和配置改變跟蹤。
FLUKE networks EtherScope II 網絡分析儀可發現多達 1,000 臺設備， 并提供準確的交換機和 VLAN 信息，顯示出用戶連接位置。節約網絡人員排除網絡連接和擁塞問題的時間。

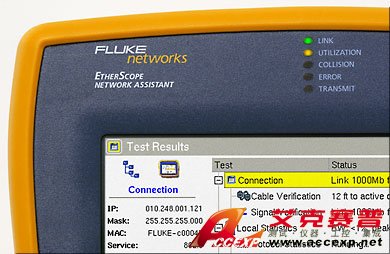

三色 LED 持續更新顯示連接狀態、利用水平、沖突、錯誤和傳輸活動信息。
網絡健康狀況

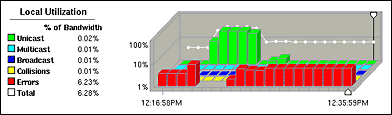

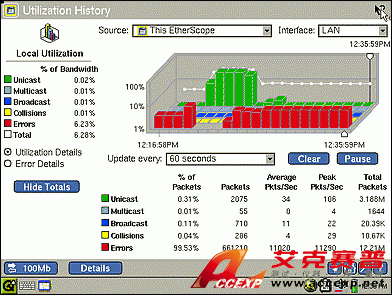

FLUKE networks EtherScope II 網絡分析儀查看您所連接的網段利用率情況，快速了解網絡活動信息。
監控主要設備

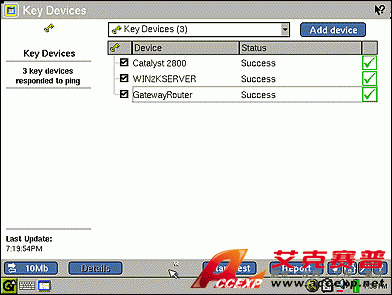

FLUKE networks EtherScope II 網絡分析儀通過 Ping 關鍵設備，檢驗到用戶定義設備的連接情況：路由器、服務器 或交換機。
FLUKE networks EtherScope II 網絡分析儀確定網絡容量的變化趨勢和需求
交換機端口的統計數據和趨勢分析能顯示出穩定和突發性流量，幫助您和員工能快速確定問題。
FLUKE networks EtherScope II 網絡分析儀提升網絡運行時間

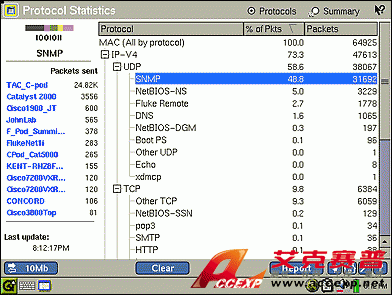

查看您的網絡流量統計，包括有關協議信息、發送數據量最高的用戶、廣播數據量最高的用戶和錯誤源。識別和定位占用大量帶寬的設備，如有必要，可將其隔離網絡。通過基線數據報告，分析性能趨勢。

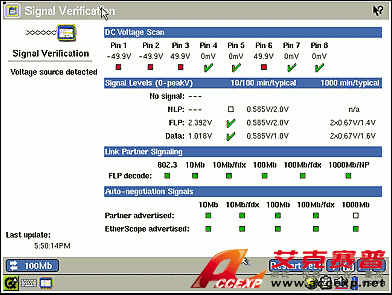

FLUKE networks EtherScope II 網絡分析儀驗證以太網信令以排除速度和雙工不匹配以及自動協議問題
測試 802.3af 以太網供電（PoE）鏈路。EtherScope 系列 II 可模仿 802.3af 帶電設備以請求并測量每針上的電壓。

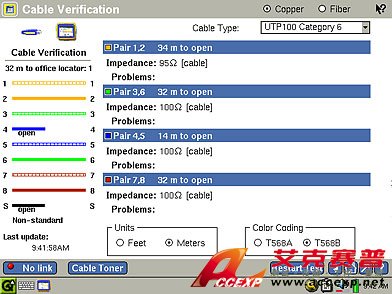

FLUKE networks EtherScope II 網絡分析儀驗證 UTP 和 STP 銅纜特性：長度、阻抗、短路、開路和錯線等。使用辦公室 ID 以識別遠程工作出口。
FLUKE networks EtherScope II 網絡分析儀將 DSP 光功率計（DSP－FOM）連接到 LAN 端口，測量光功率和光纜損耗。
如何知道新的網絡設備或者局域網/廣域網鏈路能否提供您所期望的性能呢？它們的性能是否足以滿足成功傳輸數據、電子郵件、網上研討會、VoiP 和其它應用的需要？用戶對網絡太慢的抱怨是真的嗎？加入額外的用戶到您的網段中會如何影響網絡性能？RFC 2544/ITO 選件可以幫助您解答這些問題。
本選件包括用于評估以太網性能的 RFC 2544 和高級測試。它還包括一個流量生成器。使用 RFC 2544 性能測試功能可以根據人們普遍接受的 IETF 建議值來分析網絡鏈路的性能。使用高級測試來測量丟幀、抖動和誤碼率，可以深入了解網絡性能。使用 EtherScope 可以測量雙絞線或光纜（SX、LX、ZX）布線系統的性能，也可以按最高 1 Gbps 的速率生成流量。

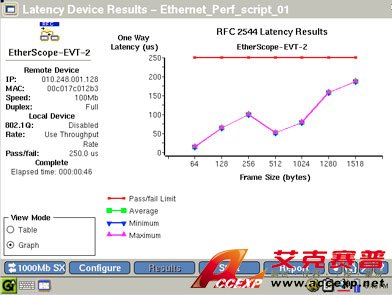

FLUKE networks EtherScope II 網絡分析儀RFC 2544 測試
采用 RFC 2544 之后，EtherScope 就具備了控制測試配置和自動執行測試的優勢，從而能夠提高測試效率。 有四個 RFC 2544 和三個高級測試可供選擇：吞吐量、延遲、丟幀和背靠背幀數、丟失率、抖動以及誤碼率。請只執行您需要的測試。對于每種測試，請使用默認的配置或者自定義測試參數來觀察流量的差異如何影響鏈路性能。通過調整這些參數，您也可以控制完成測試所需要的時間。
進行整套測試需要涉及一種或多種 RFC 2544 或高級測試。對于每種端到端性能測試，可通過定義目標設備來指定要測試的局域網或廣域網鏈路。并使用不同的配置多次測試同一條鏈路來觀察性能的差異。同時，還應使用多個遠端設備測試同一個目標設備的多條鏈路。為每項測試添加“成功/失敗”極限值，以使每個人都可以容易地了解測試結果。只需單擊“開始”按鈕，即可通過一項自動化的操作執行整套測試。隨后查看并保存表格結果和圖形結果以記錄鏈路性能。
流量生成器
FLUKE networks EtherScope II 網絡分析儀使用流量生成器可以產生不同的負載來測試網絡性能。您可以配置要使用的協議、流量類型、幀大小、速率和利用率。然后為本地網絡中的設備或本地網絡以外的目標設備生成流量。
來源和目標測試設備
除流量生成器以外的其他端到端性能測試都需要兩個測試設備：一個來源設備和一個目標設備。RFC 2544 和高級測試要求將一個 EtherScope 用作源設備，并將另一個 EtherScope 或 LinkRunner Pro 包反射器用作目標設備。使用兩個 EtherScope 分析儀進行上行或下行測試，或組合使用 EtherScope 分析儀和成本相對便宜的 LinkRunner Pro Reflector 進行環回測試。Fluke Networks 吞吐量測試可以將另一個 EtherScope、OptiView v4 綜合網絡測試儀和 OneTouch II 系列用作目標設備。然后以兩臺儀器中的較慢者來確定吞吐率。

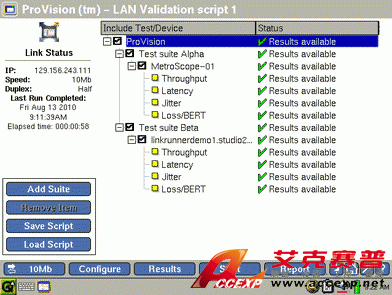

單一測試實現更方便的安裝和更快的測試結果ProVision 在單個工作流程中即可測量吞吐量、損耗、延遲以及抖動的關鍵參數。這意味著它的運行速度至少可達到 RFC 2544 測試的四倍。由于所有參數是在一起測量的，因此可以確保測量兼顧了不同參數，不會顧此失彼。此外，單一測試還意味著測試安裝操作更加簡單。
FLUKE networks EtherScope II 網絡分析儀速度更快、關聯性更強的吞吐量測試：ProVision 將損耗和吞吐量放在一起測試，類似于大多數 SLA 和 MEF 規格。ProVison 測試非常適合允許少量損失的實際電路。同時，由于 ProVision 不會試圖持續尋找“無損耗”速率，因此可比 RFC 2544 提供更快的結果。
測試非對稱鏈路：ProVision 允許您對上、下游測試分別設置不同的吞吐量測試速率。這使得您能夠測試基于 DSL 等技術的非對稱鏈路的性能。
多數據流測試：ProVision 允許您配置多個數據流，同時測試流向不同站點、不同VLAN和不同服務類別的數據。通過使用對等設備或四個流以及反射器，可以同步測量八個流。這不僅可以測試復雜的 SLA 和電路，同時還可以縮短測試時間。
單屏顯示結果可在單個全 VGA 顯示屏上顯示設置和最多三個數據流的測試結果。使用顯示屏底部的滾動條可以對比三個以上的流。并且使用通過/失敗結果的顏色編碼，您可以輕易看出哪些測試已通過以及哪些測試失敗。
掌握 24 小時內趨勢：ProVision 還能通過在一段時間內測量吞吐量、損耗、延遲以及抖動的性能來解決問題。這樣，您不僅能了解電路性能是否下降，還能了解下降的程度以及時間。
FLUKE networks EtherScope II 網絡分析儀通過 Web 從任何位置進行問題診斷
EtherScope 在連接到您的雙絞線或光纖 LAN 時，可全面支持安全的遠程訪問控制。因此，不論在哪里進行測試，只需在遠程位置配備 EtherScope，并由相關人員簡單地將其接入本地網絡中，您就可以通過 Web 瀏覽器來診斷遠程位置。在 Web 瀏覽器中輸入 EtherScope 的 IP 地址，即可進行控制并迅速解決問題。

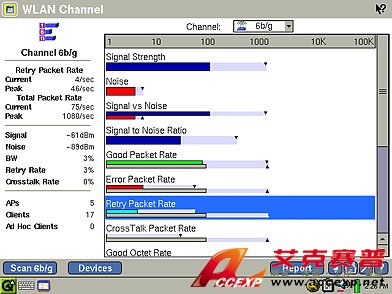

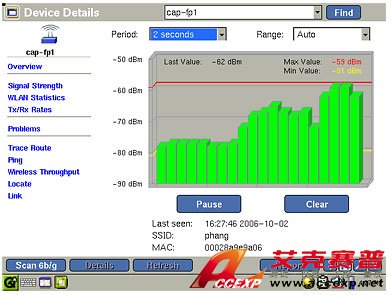

問題是同信道干擾引起的嗎？信號強度是否太低，無法支持所有用戶？無線 EtherScope 不斷掃描 2.4GHz 和 5GHz 頻率，讓您明察無線 LAN 的范圍和性能。下拉菜單中包括信號強度、信噪比、利用率及其它一些有用的測量，您可以用它來選擇要查看的測量。迅速確定是否為正確的信道配置接入點，環境的 RF 傳輸功率是否正確。
誰正在使用網絡，他們在哪兒？無線客戶端是否集中在樓宇某處，因而降低了無線網絡的性能？無線 EtherScope 可迅速識別所有無線網絡接入點并找到所有相關的客戶端。為了支持實際使用方式而布置和擴展接入點時，對無線網絡利用率的洞察將有助于您作出更好的決定。

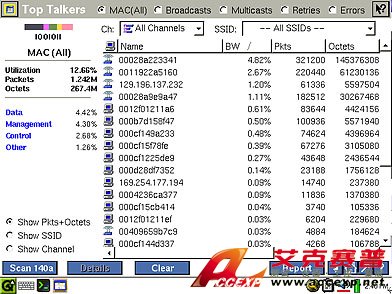

FLUKE networks EtherScope II 網絡分析儀快速找出占用最多帶寬的用戶。使用無線 EtherScope 識別最忙的接入點和要求最苛刻的無線客戶端。
FLUKE networks EtherScope II 網絡分析儀詳細查看無線 LAN 度量，例如 FCS 錯誤、串擾和重試。找出可疑活動，確定問題源頭并迅速加以解決。
未經授權的“惡意”接入點會將公司的網絡對外部開放，從而危及網絡的安全。使用無線 EtherScope 的“安全掃描”功能可以找出惡意接入點，而借助“定位”功能可以捕獲它們。
與使用標準的單向天線相比，采用了外置定向天線的 EtherScope 可以將定位目標 802.11設備的速度提高 75%。將天線旋轉 360° 并注意圖形顯示屏上信號最強的方向。沿信號最強的路徑即可定位目標設備。使天線朝上和朝下可以確定接入點是在天花板上，還是在上面的樓層或下面的樓層，這在多層建筑物中尤其有用。
手持式 EtherScope 是檢測惡意設備的理想便攜平臺。它小巧輕便，堅固耐用，可以在彩色觸摸屏上直接顯示無線信號強度的變化。
未經授權的“惡意”接入點會將公司的網絡對外部開放，從而危及網絡的安全。使用無線 EtherScope 的“安全掃描”功能可以找出惡意接入點，而借助“定位”功能可以捕獲它們。
與使用標準的單向天線相比，采用了外置定向天線的 EtherScope 可以將定位目標 802.11設備的速度提高 75%。將天線旋轉 360° 并注意圖形顯示屏上信號最強的方向。沿信號最強的路徑即可定位目標設備。使天線朝上和朝下可以確定接入點是在天花板上，還是在上面的樓層或下面的樓層，這在多層建筑物中尤其有用。
手持式 EtherScope 是檢測惡意設備的理想便攜平臺。它小巧輕便，堅固耐用，可以在彩色觸摸屏上直接顯示無線信號強度的變化。

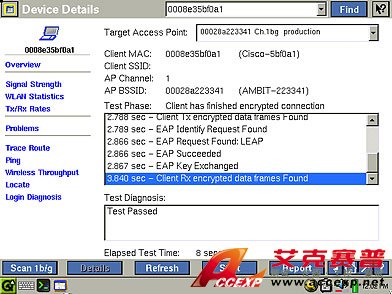

無線 EtherScope 將發現基礎設施和客戶端設備使用的是否是正確的驗證機制。使用無線 EtherScope 的登錄測試工具來測試和監測 EAP（可擴展驗證協議）驗證。使用無線 EtherScope，強制無線客戶端與接入點斷開連接，當客戶端在網絡上重新驗證時監測客戶端和接入點 EAP 的交換。此外，還可以發現 EAP 驗證過程是否出現中斷，以及出現中斷的位置和時間。
安裝接入點后 RF 環境是否改變？無線網絡的覆蓋范圍是否足以支持所有用戶？無線網絡是否提供了遍及各處的覆蓋范圍，而該范圍足以支持無縫漫游？安裝無線基礎設施后，使用無線 EtherScope 來立即捕獲基線 RF 范圍數據，然后比較歷史數據和定期調查數據。在 RF 環境更改影響用戶團體之前，您可以利用該信息對無線接入點傳輸功率做一些小調整，重新部署接入點，或添加新的接入點。
Wireless EtherScope 支持 IEEE 802.1X 驗證和數十個 EAP 類型，以實現到 10/100/1000 和無線 LAN 的連接安全性。查看登錄過程以對網絡接入和 DHCP 問題進行故障排除。隔離連接問題的起因以確定哪些部分需要修復。
實時檢測并診斷
FLUKE networks EtherScope II 網絡分析儀自動查看有關您 10/100/1000 和無線LAN的信息。一旦您將 EtherScope 系列 II 網絡助手連接到網絡上，它就開始進行測試并顯示出設備、網絡和問題的實時結果。通過直觀的菜單進行導航，快速進入網絡的深入視圖中。
FLUKE networks EtherScope II 網絡分析儀在您的 LAN 中，查找重復 IP、雙工不匹配和 DHCP 故障。監控交換機端口統計信息，識別并跟蹤所有 VLAN 設備。深入查看問題日志，評估每個錯誤、警告和提示信息。在您的 WLAN 中，檢測 TX 百分比、重試次數、速率和潛在的安全隱患。
利用 XML 編碼的報告記錄您的 10/100/1000 和無線 LAN。記錄內容包括網絡屬性、基線性能、設備清單、流量統計、RF 度量等。
選件可用性（按型號劃分）
| 選件 |
WLAN 分析 | LAN 分析 | 光纖接口 | RFC2544 / ITO | LR-R 工具包 | ACCY 工具包 |
| 型號 |
|
|
|
|
|
|
| ES2-LAN-SX |
|
x | x |
|
|
|
| ES2-LAN-SX/I |
|
x | x | x |
|
|
| ES2-LAN-SX/I-KIT |
|
x | x |
x |
x |
|
| ES2-WLAN |
x |
|
|
|
|
|
| ES2-PRO-I |
x |
x |
|
x |
|
|
| ES2-PRO-SX/I |
x |
x | x | x |
|
|
| ES2-PRO-SX/I-KIT |
x |
x | x |
x |
x |
|
| ES2-PRO-SXLX-I/S |
x |
x | x |
x |
|
x |
選件：
| 型號/名稱 | 說明 |
| ES-ITO-OPT | 激活 EtherScope 網絡吞吐量選件的指導說明、英文印刷版快速入門指南以及內含多語言用戶手冊和其它文檔的光盤。該選件適用于序列號大于 9000000 的 EtherScope 主機設備。 |
| ES-LAN-OPT | 激活 EtherScope LAN 選項的指導說明、英文印刷版快速入門指南和內含多語言的用戶手冊以及其它文檔的光盤。 |
| ES-WLAN-OPT | Fluke Networks 802.11/a/b/g PCMCIA WLAN 網卡、定向天線、激活 EtherScope WLAN 選件的指導說明、英文印刷版快速入門指南和內含多語言用戶手冊以及其它文檔的光盤 |
| ES2-SX-OPT | 光纖選件包括：SX Gig Fiber SFP 收發器、激活 EtherScope II 系列選項的指導說明、英文印刷版快速入門指南和內含多語言用戶手冊以及其它文檔的光盤 |
| DSP-FTK | 光纖測試套件包括：光功率計（DSP-FOM）、850/1300 nm 組合 LED 電源（FOS 850/1300）、2多模 ST-ST 跳線、1 個多模 ST-ST 適配器、使用說明書和儀器箱 |
| ES-ACCY-KIT | EtherScope 附件工具包包括：EtherScope 備用電池、外置充電器、電纜 ID 附件和 USB 小鍵盤附件，這些都裝在一個較大的便攜包內，另外還可容納一臺 EtherScope 主機設備（未包含在內） |
| MT-8200-53A | IntelliTone 100 探頭包括：IntelliTone 100探頭、系索、用戶光盤和快速使用指南以及 9 伏電池 |
| MT-8200-63A | IntelliTone 200 探頭包括：IntelliTone 200 探頭、RJ11 和 RJ 45 轉接線、系索、用戶光盤和快速使用指南以及 9伏電池 |
| MS-SX | 帶 DDM 的 SX 千兆光纖 SEP 收發器（需要光纖選項，軟件 ？4.0） |
| MS-LX | 帶 DDM 的 LX 千兆光纖 SFP 收發器（需要光纖選項，軟件 ？4.0） |
| MS-100FX | 100BASE-FX 光纖 SEP 收發器（需要光纖選項，軟件 ？4.0） |
| ES2-SX | SX 千兆光纖 SFP 收發器（需要光纖選項） |
| ES2-LX | LX 千兆光纖 SFP 收發器（需要光纖選項） |
| ES2-ZX | ZX 千兆光纖 SFP 收發器（需要光纖選項） |
| ES-BATTERY | EtherScope 備用電池 |
| ES-BATT-CHG | EtherScope 外置電池充電器 |
| WIREVIEW 1 | 電纜識別器接線圖 #1，適用于 NTS2、ES、ES2 和 OPV INA |
| WIREVIEW 2-6 | 電纜識別器接線圖 #2-6，適用于 NTS2、ES、ES2 和 OPV INA |
| CIQ-RJA | RJ45/11 模塊化適配器 |
| OPVS2-KB | 迷你 USB 鍵盤 |
| DTX-ACUN | 通用 AC 適配器，適用于 DTX、NTS2、ES、ES2 |
| MS-AUTO-CHG | 自動打火機式充電器 |
| 944806 | 虛擬制解調器電纜（DB9） |
| 1989325 | EtherScope 觸筆（1 支） |
| 927868 | 跳線，4英尺（1.2 米） |
| 1541888 | 背帶 |
| FNET-EXTANT-KIT | 該套件包括 802.11a/b/g 網卡、天線插座和外置單向天線，適用于支持 WLAN 選件的 EtherScope WLAN 或 Pro 型號。 |
| FNET-EXTANT | 外置單向天線（備用產品）。 |
| FNET-WCARD | 802.11a/b/g 網卡和天線插座 |
| LRPRO-REFLECT | LinkRunnerTM Pro Reflector |
| LRDUO | LinkRunner Duo 網絡多用表 |
| LRPRO-REFLCT-OPT | 適用于 LinkRunner Pro 或 LinkRunner Duo 的反射器選件 |
| ES-ES2SX-EK1 | EtherScope 到帶 SX 光纖 II 系列升級工具包包括：有關如何將 EtherScope 返回到維修中心進行帶 SX 光纖選項 II 系列升級的指導說明以及一個回收裝運包。 |
| ES-ES2SXGLD-EK1 | 僅針對 EtherScope 金牌支持用戶：EtherScope 到帶 SX 光纖 II 系列升級工具包包括：有關如何將 EtherScope 返回到維修中心進行帶 SX 光纖選項 II 系列升級的指導說明以及一個回收裝運包。 |
| GLD-ES | 包括任何 Etherscope 主機，1 年支持服務 |
