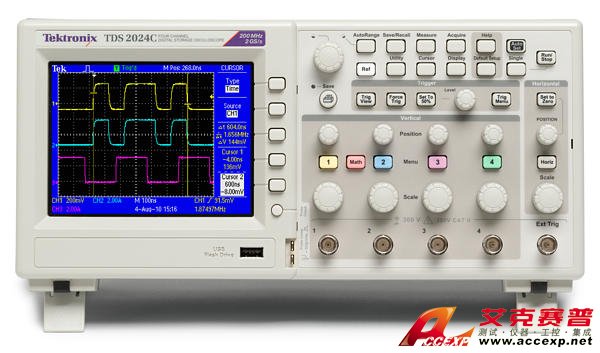

Tektronix TDS2004C 70MHz示波器
名稱：示波器
品牌：
型號：
簡介：Tektronix TDS2004C 70MHz示波器數字實時采樣 泰克專有采樣技術，在所有時間所有通道上提供至少10X過采樣率，準確捕獲信號。 內置分析工具 16種自動測量、FFT分析、波形數學運算和光標，簡化設備分析。 Tekt...
申請服務
- 產品介紹
Tektronix TDS2004C 70MHz示波器數字實時采樣 泰克專有采樣技術，在所有時間所有通道上提供至少10X過采樣率，準確捕獲信號。
內置分析工具 16種自動測量、FFT分析、波形數學運算和光標，簡化設備分析。
Tektronix TDS2004C 70MHz示波器波形極限測試 測試通過/失敗摘要表，清楚地顯示多少個波形位于指定模板極限范圍內，消除錯誤。
幫助菜單 內置上下文相關幫助系統，在需要的時間和地方獲得所需幫助。
專用前面板控制功能 簡便易用的前面板控制功能，減少學習時間，用更多的時間完成自己的工作。
前面板USB主機端口 迅速存儲和傳送波形和設置。
Tektronix TDS2004C 70MHz示波器USB PC連接 后面板USB設備端口，簡便地連接個人電腦；使用NI LabVIEW SignalExpress™軟件控制示波器，記錄數據，簡化數據傳送，存檔測試結果。
Tektronix TDS2004C 70MHz示波器明亮的彩色顯示器 明亮的有源彩色顯示器，在遠處、在某個角度或在光線暗的情況下清楚地查看波形和測量結果。
Tektronix TDS2004C 70MHz示波器終身保修** 標配終身保修，降低擁有成本。
| 示波器型號 | TDS2001C | TDS2002C | TDS2004C | TDS2012C | TDS2014C | TDS2022C | TDS2024C |
| 顯示器 (QVGA LCD) | TFT | TFT | TFT | TFT | TFT | TFT | TFT |
| 帶寬*3 | 50 MHz | 70 MHz | 70 MHz | 100 MHz | 100 MHz | 200 MHz | 200 MHz |
| 通道數量 | 2 | 2 | 4 | 2 | 4 | 2 | 4 |
| 外部觸發輸入 | 所有型號均包括 | ||||||
| 每條通道上采樣率 | 500 MS/s | 1.0 GS/s | 1.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s | 2.0 GS/s |
| 記錄長度 | 記錄長度所有型號所有時基上2.5k 點 | ||||||
| 垂直分辨率 | 8 bits | ||||||
| 垂直靈敏度 | 校準后微調時，所有型號2 mV - 5 V/div | ||||||
| DC 垂直精度 | 所有型號上± 3% | ||||||
| 垂直縮放 | 垂直擴展或壓縮實時波形或停止的波形 | ||||||
| 最大輸入 | 300VRMS CAT II; 在超過100 kHz 時額定值以20 dB/10 Hz 下降, 在3 MHz 時為13Vpk-pk AC | ||||||
| 位置范圍 | 2 mV - 200 mV/div +2 V | ||||||
| >200 mV - 5 V/div +50 V | |||||||
| 帶寬限制 | 所有型號為20 MHz | ||||||
| 輸入耦合 | 所有型號上AC, DC, GND | ||||||
| 輸入阻抗 | 1 MΩ 并聯, 20pF | ||||||
| 時基范圍 | 5 ns - 50 s/div | 5 ns - 50 s/div | 5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div | 2.5 ns - 50 s/div |
| 時基精度 | 50 ppm | ||||||
| 水平縮放 | 水平擴展或折疊活動的波形或停止的波形 | ||||||
| I/O 接口 | |||||||
| USB 端口 | 前面板上的USB 主機端口支持USB 閃存驅動器 | ||||||
| 儀器背面的USB 設備端口支持連接PC 及兼容PictBridge 的所有打印機 | |||||||
| GPIB | 可選 | ||||||
| 非易失性存儲器 | |||||||
| 參考波形顯示 | (2)個2.5 K 點參考波形 | ||||||
| 沒有USB 閃存驅動器時的波形存儲 | (2) 2.5k 點 | (2) 2.5k 點 | (4) 2.5k 點 | (2) 2.5k 點 | (4) 2.5k 點 | (2) 2.5k 點 | (4) 2.5k 點 |
| 最大USB 閃存驅動器容量 | 64 GB | ||||||
| 帶有USB 閃存驅動器時的波形 存儲波形存儲 | 每8 MB 96 個以上參考波形 | ||||||
| 沒有USB 閃存驅動器時的設置 | 10 個前面板設置 | ||||||
| 帶有USB 閃存驅動器時的設置 | 每8 MB 4000 個以上前面板設置 | ||||||
| 帶有USB 閃存驅動器的屏幕圖 | 每8 MB 128 個以上屏幕圖 (圖像數量取決于選擇的格式) | ||||||
| 帶有USB 閃存驅動器時全部保存 | 每8 MB 12 個以上的全部保存操作 | ||||||
| 一個全部保存操作會創建3-9 個文件(設置, 圖像, 外加顯示的每個波形一個文件) | |||||||
