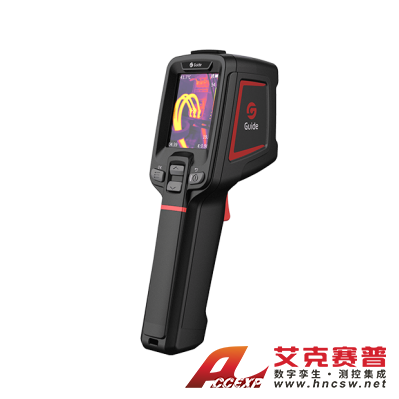

高德智感 工具型紅外熱成像儀 PC200
名稱：紅外熱像儀
品牌：高德智感
型號：PC200
簡介：PC200工具型紅外熱成像儀 PC200配備了256*192紅外探測器，熱像儀還配備了200萬像素的可見光攝像頭，能夠實現紅外與可見光圖像的實時融合。這種雙光融合技術使得用戶能夠同時獲取被測物體的溫度信息和外觀特征，為故障診斷和檢測提供更加...
申請服務
- 產品介紹
PC200工具型紅外熱成像儀
PC200配備了256*192紅外探測器，熱像儀還配備了200萬像素的可見光攝像頭，能夠實現紅外與可見光圖像的實時融合。這種雙光融合技術使得用戶能夠同時獲取被測物體的溫度信息和外觀特征，為故障診斷和檢測提供更加全面的信息。此外還采用了全新的IR-Perfclear超分辨率重建技術，通過對紅外圖像進行智能處理和優化，顯著提升圖像的細節表現力和清晰度。這使得用戶能夠更加清晰地觀察到被測物體的溫度分布和細節特征。
256×192紅外分辨率
-20°C~550°C測溫范圍
4倍畫質提升實時超分
OTA遠程升級
基于12μm的256×192紅外探測器
IR-Perfclear實時超分技術
量程廣，可自動切檔

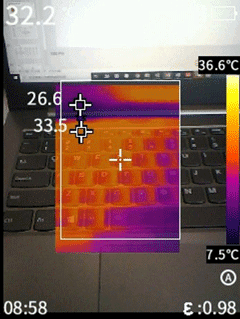

紅外+可見光，豐富的圖像顯示
連接手機APP，實現便捷分享
支持視頻推流
解決方案
紅外熱成像在電力行業中的應用
目前發電、輸電、變電、配電等電力系統在其運行中，因運行環境復雜、時間長等因素，各類設備及線路會出現不同程度的熱缺陷。非接觸式紅外熱成像技術是檢測設備熱缺陷的最佳選擇，通過溫度檢測、圖像分析、智能診斷等技術，可以讓工作人員在安全距離，及時發現安全隱患和缺陷問題，減少事故的發生，保證電網安全經濟運行。
局部放電檢測
局部放電（簡稱“局放”）是指發生在電氣設備絕緣材料局部區域的非貫穿性放電現象。這種局部放電對絕緣體有侵蝕作用，長期的局部放電會導致絕緣體的劣化和損傷逐漸加劇，使絕緣強度下降，造成高壓電力設備絕緣損壞，甚至會造成安全隱患。
風電廠全站監測
國內大部分風電場地處偏遠地區，電廠與公司距離遙遠，多數風電場依靠巡檢人員登機檢查、處理機組故障、排除安全隱患。當機組存在安全隱患而現場運行時又未能及時發現和排除，可能導致機組燒毀、倒塌事故的發生。
光伏電池板檢測
光伏發電主要依靠晶硅太陽能電池板，通過光電轉換效應將太陽能轉化成電能。在空曠的室外，光伏電池板的硅片因熱應力、沙塵、風暴等多變的自然環境，會出現隱性缺陷。通過高德智感的高性能智能紅外熱像儀，可以幫助企業及時檢測出電池板的缺陷如裂紋、斷柵、黑片等缺陷。
輸電線路絕緣子熱成像實時監測
輸電線路絕緣子對電氣設備或導體既要起絕緣作用，又要起固定懸掛作用，由于絕緣子長期處于強電場、高溫日照、污穢物等復雜惡劣的環境下，其絕緣性能會出現降低。高德提供的輸電線路絕緣子紅外熱成像監測解決方案，能對特高壓輸電線路絕緣子進行全壽命周期監測，為后續絕緣子劣化全過程提供分析數據支撐。
紅外熱成像在智能制造行業中的應用
在食品包裝、汽車制造、半導體及電子制造等應用領域，紅外熱成像持續監控，檢測出熱的分布不規則問題，用于改善生產效率。紅外熱成像作為一種遠距離非接觸式溫度測量技術，可廣泛應用于智能制造過程，是生產過程中檢測、控制的關鍵。
包裝箱熱熔膠檢測
在食品包裝應用領域，紅外熱成像持續監控，檢測出熱的分布不規則問題，分析判斷涂膠的有無，用于改善生產效率。
卡車懸架震動測試
對卡車做整體的震動疲勞耐久試驗，尤其關注板簧彈性元件的耐久性測試。在震動過程中，板簧有明顯的溫升，可以通過紅外熱像儀監測整個測試過程，得到整個過程的溫升趨勢。
光纖熔接溫度監測
在整個熔接過程中對熔接點實時測溫，溫度達到設定值如焊劑熔點溫度后輸出信號，熔接設備停止升溫，配合光學成像系統確認焊劑熔化和熔接情況。
PCBA檢測
利用紅外探測PCBA上每個電子元器件產生的熱信號及溫度分布圖像與預定義的標準是否完全對應，可以作為檢測PCBA質量的一種簡單和高度自動化的方法，來檢測微小元器件的缺陷，保證PCBA電氣性能正常，合格入庫。
紅外熱成像在機械電氣的行業應用
設備運維過程中，經常需要進行預防性維修工程，以保障設備的正常使用壽命。紅外熱像儀作為溫度測量和測試工具，有助于優化生產過程和監測質量控制過程，可以檢測和排除機械設備和電氣及動力系統故障。
機械設備
機械設備種類繁多，如泵、流程閥門、存儲罐、輸油管路、傳輸帶等，當機械設備運行時，因受力不均或負載過重時，容易造成設備損壞，影響設備使用壽命，紅外熱成像儀可以快速查看設備運行過程中溫度變化，從而預防性判斷設備運行狀態，及時排查機械設備潛在故障。
電氣設備

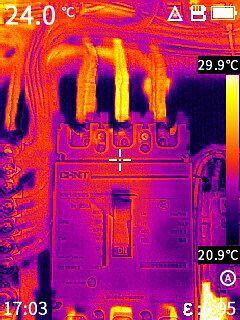

幾乎所有電氣設備在發生故障之前，溫度都會隨之升高，紅外熱像儀能夠正確引導預防性維護專家，發現接頭松動或接觸不良，不平衡負荷，過載，過熱等隱患，對電氣或設備的運轉情況進行準確判斷。
動力設備
動力設備如蒸汽鍋爐、蒸汽機、發電機、柴油機等，在設備運行工作中，因動能與電能負荷不均時，容易造成動力設備損壞，影響使用壽命，紅外熱成像測溫儀可以快速呈現動力設備運行狀態，及時檢測和排查動力系統故障問題。
媒體庫
技術參數
Model | PC200 |
圖像和光學 | |
探測器類型 | 非制冷氧化釩, 7.5~14μm |
紅外分辨率 | 256×192@12μm |
超分辨率技術 | 支持實時超分辨率重建, 提升至512×384 |
NETD | 45mK |
紅外幀頻 | 25Hz/9Hz |
焦距 | 3.2mm |
視場角 | 56°×48° |
空間分辨率 | 3.75mrad |
最小成像距離 | 0.1m |
距離系數比 | 266:1 |
對焦方式 | 免調焦 |
測量與分析 | |
測溫范圍 | 支持自動切檔: -20°C~150°C, 0°C~550°C |
測溫精度 | ±2°C或±2%, 取大值 |
分析對象 | 中心點, 固定測溫區域三選一 (小/中/大) |
溫度閾值報警 | 支持圖像和閃光燈報警 |
圖像顯示 | |
顯示屏 | 2.4英寸LCD屏 |
圖像模式 | IR, VIS, MIF, PIP |
調色板 | 6條: 鐵紅, 白熱, 北極, 彩虹2, 熱鐵, 彩虹1 |
圖像調節 | Level Span模式: 自動, 半自動, 手動 |
數碼相機 | 2MP |
功能 | |
激光 | 激光指示 |
拍攝 | 支持拍照和錄像 |
存儲與傳輸 | |
存儲介質 | 內置16G |
圖片存儲 | Jpg格式 (帶溫度數據) |
視頻存儲 | 支持實時視頻流, 視頻存儲格式為Irgd (帶溫度數據) |
對外接口 | Type-C, 三腳架接口 |
WIFI | 支持 |
電源系統 | |
電池類型 | 內置可充電鋰電池 |
電池工作時間 | 11小時 |
環境參數 | |
工作溫度 | -15°C~50°C |
防護等級 | IP54 |
跌落 | 2m跌落 |
物理參數 | |
硬件模塊 | 照明燈 |
重量 | 375g |
尺寸 | 194×61.5×76mm |
配套軟件 | PC端:ThermoTools; 手機端:Thermography (iOS/Android) |
標準配置 | 主機, 腕帶, 電源適配器, USB Type-C數據線, 資料下載卡, 快速操作指南, 質保卡, 出廠檢驗報告 |
選配件 | 三腳架 |
* 以上數據均為實驗室特定測試環境下所得，但是受外部環境多重因素影響，您的測試結果可能有所不同。所有產品信息均以實物為準。制造商保留更改技術規格的權利，恕不另行通知或承擔任何責任。
