FLIR Photon 320非制冷長波紅外熱像探測器
名稱：紅外熱像儀
品牌：
型號：
簡介：FLIR Photon 320非制冷長波紅外熱像探測器采用324256像元的非制冷氧化釩( VOx)焦平面陣列。FLIR Photon 320非制冷長波紅外熱像探測器無需維護,就可提供清晰的熱圖像,可在現有的任何復合視頻監視器上顯示。焦平面...
申請服務
- 產品介紹
FLIR Photon 320非制冷長波紅外熱像探測器采用324×256像元的非制冷氧化釩( VOx)焦平面陣列。FLIR Photon 320非制冷長波紅外熱像探測器無需維護,就可提供清晰的熱圖像,可在現有的任何復合視頻監視器上顯示。焦平面陣列提供極好的圖像質量和靈敏度。FLIR Photon 320非制冷長波紅外熱像探測器可探測小于或等于85mK的溫差(相當于F=1時,為<35mK)。

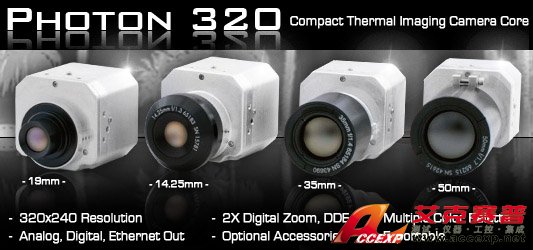

FLIR Photon 320非制冷長波紅外熱像探測器有14.25mm、 19mm、 35mm、 50mm或100mm鏡頭可供選擇。這些鏡頭不能互換,必須在訂購時預先確定 。
FLIR Photon 320非制冷長波紅外熱像探測器的結構非常緊湊,重量輕。不包括后蓋和鏡頭時,其核心部件(即機芯)的重量只有97克,因此很容易把它集成到小的空間內。用戶可通過Photon上的30芯SAMTEC連接器接口,用于電源(輸入)、視頻(輸出)、RS-232指令、串行數字口和選擇其它功能。同時備有15芯的連接器可供選用。
FLIR Photon 320非制冷長波紅外熱像探測器提供 幀頻為8.3Hz的標準PAL制模擬視頻信號,或提供幀頻為7.5Hz的NTSC制模擬視頻信號。Photon也可提供幀頻為25Hz的PAL制或30Hz的NTSC制的產品,但要得到美國商務部批準的許可證才能出口到美國境外使用。
FLIR Photon 320非制冷長波紅外熱像探測器在使用模擬格式視頻的同時,可輸出8bit或14bit的數字視頻信號,其數字數據協議是串行LVDS。視頻處理既有多種自動動態圖像優化算法的特點,又有極性變換(白-熱/黑-熱)、圖像方向控制(反向/復原)和幀凍結能力。FLIR Photon 320非制冷長波紅外熱像探測器具有2倍數字變焦的能力。對焦平面陣列中心區160×120像元取樣得到全部320×240像元的圖像分辨率,使其在較遠的安全距離上能以特寫鏡頭成像。Photon還具有(偽彩色)調色板的功能。
用于熱像儀控制和/或采集數字數據的軟件開發包(SDK)
Photon SDK 軟件開發包可使用戶能自己開發在熱像儀控制方面的功能,如利用若干接口中的一個進行數據采集。支持的語言有VB6、VB.Net、C#和C++(MFC)。其中還包括代碼的實例,來說明如何使用這些功能。Photon的SDK也能在Linux下工作,并有Linux環境下的工作實例。實例中有用戶編寫Photon應用所需的所有控制信息。
附件包
在終端用戶利用后蓋上30芯連接器開發出更直接的界面之前,附件包提供了連接Photon核心部件的簡便方法,在接口文件中提供了連接方法。附件包包括下列部件:輸入/輸出組件、交流/直流電源、電源線、接口電纜、帶著的連接器和蓋子。
先進的圖像處理
Photon含有先進的數字圖像細節增強(DDE)視頻處理算法。這是一種銳化濾波器,有助于在夜間或白天更好地區別邊緣和其它圖像細節。
無需熱電制冷器(TEC)
Photon采用了焦平面陣列電路和非均勻性校正(NUC)相結合的新方法,而取消了使用熱電制冷器(TEC)。FLIR公司不需要使用TEC的專利技術,能夠使熱像儀工作在很寬的溫度范圍,同時又保持極好的動態范圍和圖像均勻性。取消TEC,帶來了兩大優勢:即降低了功耗、又提高了快速啟動能力。使成像的啟動時間可小于2秒,這對于某些要求的應用是很有利的。
FLIR Photon 320非制冷長波紅外熱像探測器的工作溫度超出了大多數大氣溫度的范圍,其工作溫度范圍為-40°C至+80°C。
